Robot hand
为确保气压下降时，工件不会立刻脱落，请在空气回路中使用单向阀。
本体附属气缸引导开关开关支架，可将气缸引导开关安装在本体外周的凹槽上。
如果想要使用接近开关直接检测卡爪行程，请另外购买接近开关支架。

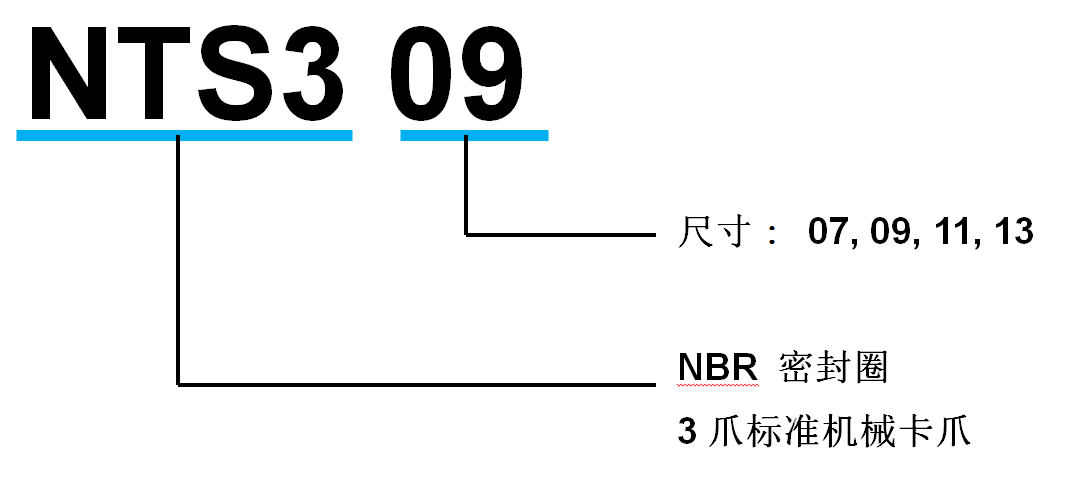

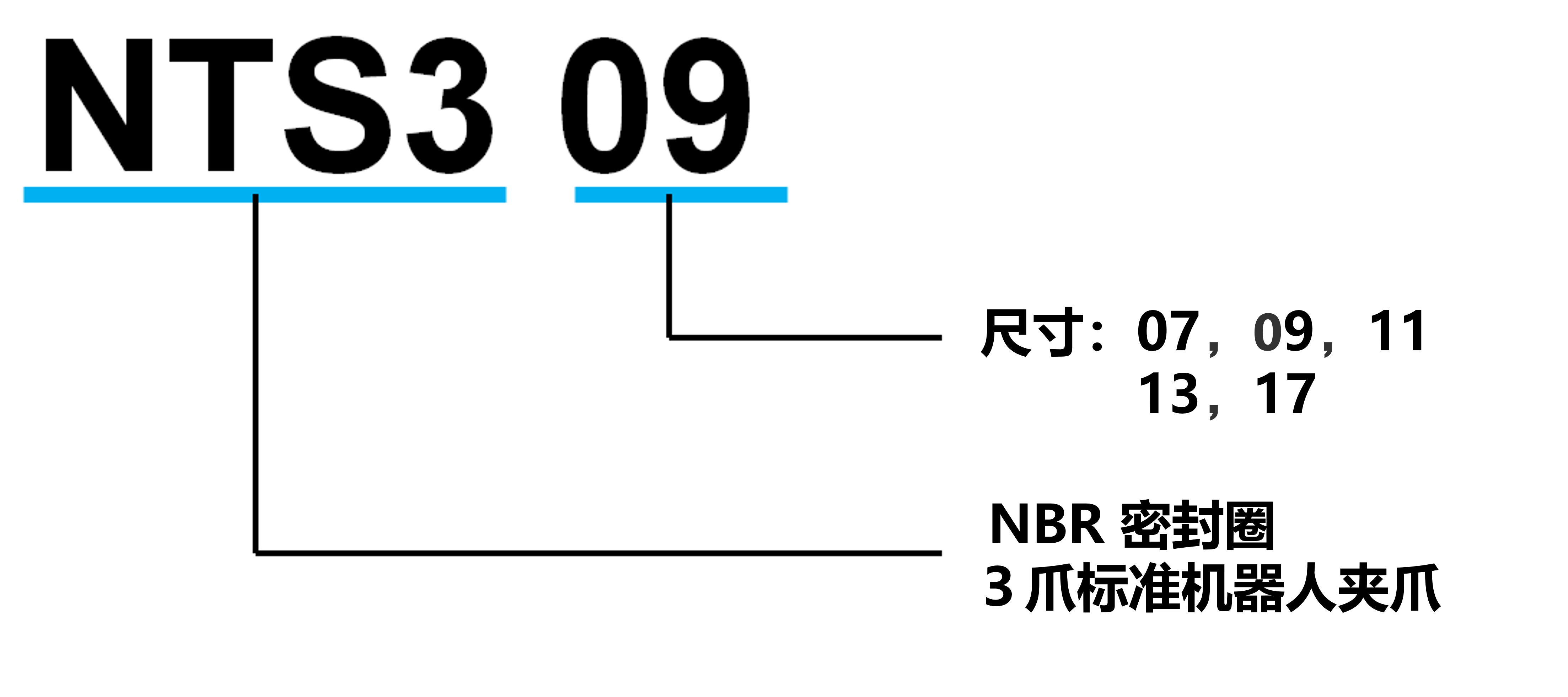

| 型号 | 夹爪行程（直径） (mm) |
夹持力F (注1) | 重复精度 (mm) |
质量 (kg) |
每个动作空气消耗量 (cm3) |
空压 (MPa) |
工作温度 (℃) |
||
|---|---|---|---|---|---|---|---|---|---|
| 测量距离L(注2) (mm) |
外径 夹持 (N) |
内径夹持 (N) |
|||||||
| NTS307 | 12 | 10 | 750 | 800 | ±0.01 | 0.40 | 24.1 | 0.2～0.8 | 5～60 |
| NTS309 | 16 | 20 | 1010 | 1120 | ±0.01 | 0.70 | 50.2 | 0.2～0.8 | 5～60 |
| NTS311 | 20 | 20 | 1810 | 1930 | ±0.01 | 1.21 | 112 | 0.2～0.8 | 5～60 |
| NTS313 | 24 | 20 | 3180 | 3400 | ±0.01 | 2.25 | 201 | 0.2～0.8 | 5～60 |
| NTS317 | 32 | 20 | 6400 | 6900 | ±0.01 | 4.53 | 505.8 | 0.2～0.8 | 5～60 |
(注1)供气气压为0.6MPa。
(注2)本测定距离是指，爪座上端平面中心点到夹持中心点的距离。
各机械夹爪的容许负荷可点击下面的链接进行确认。

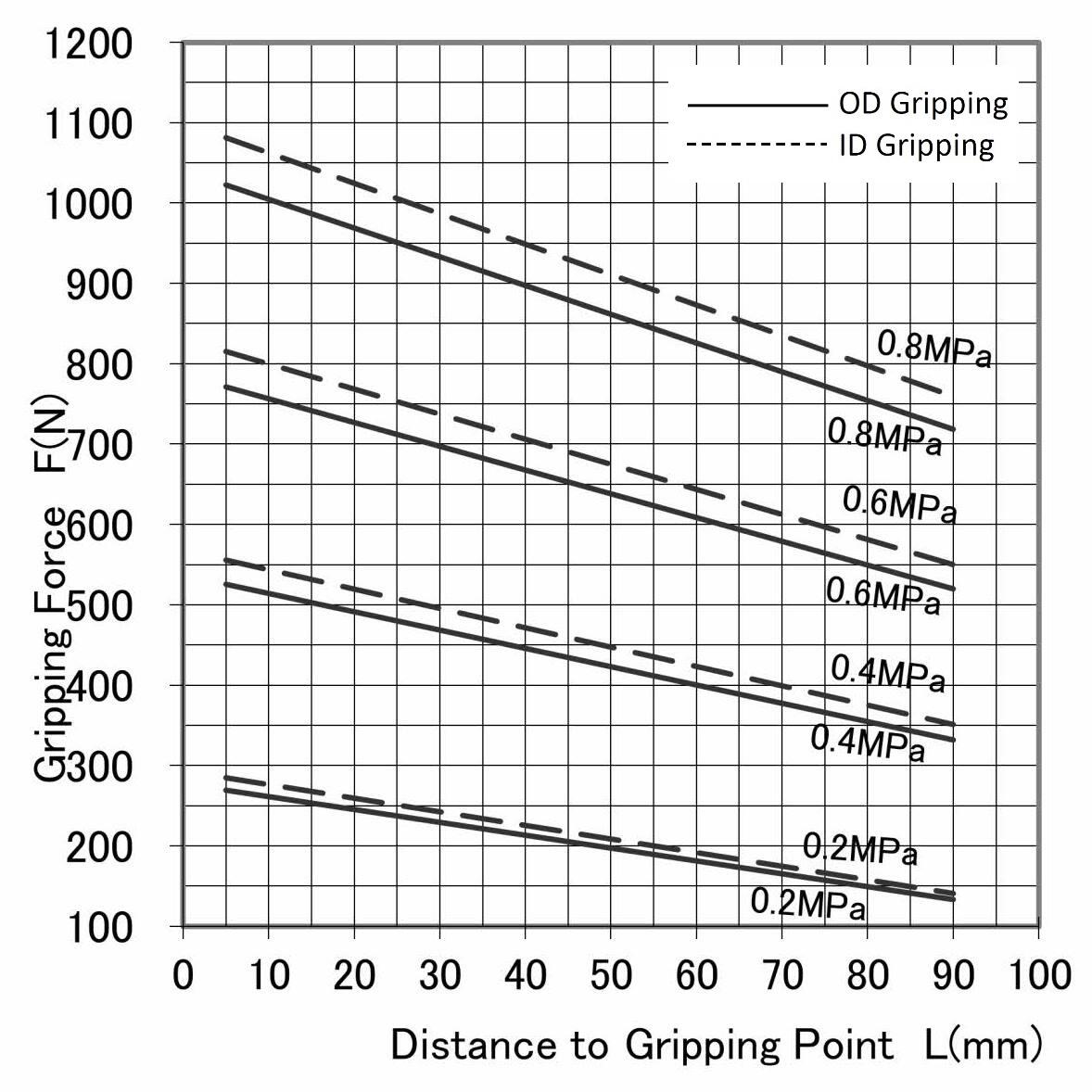

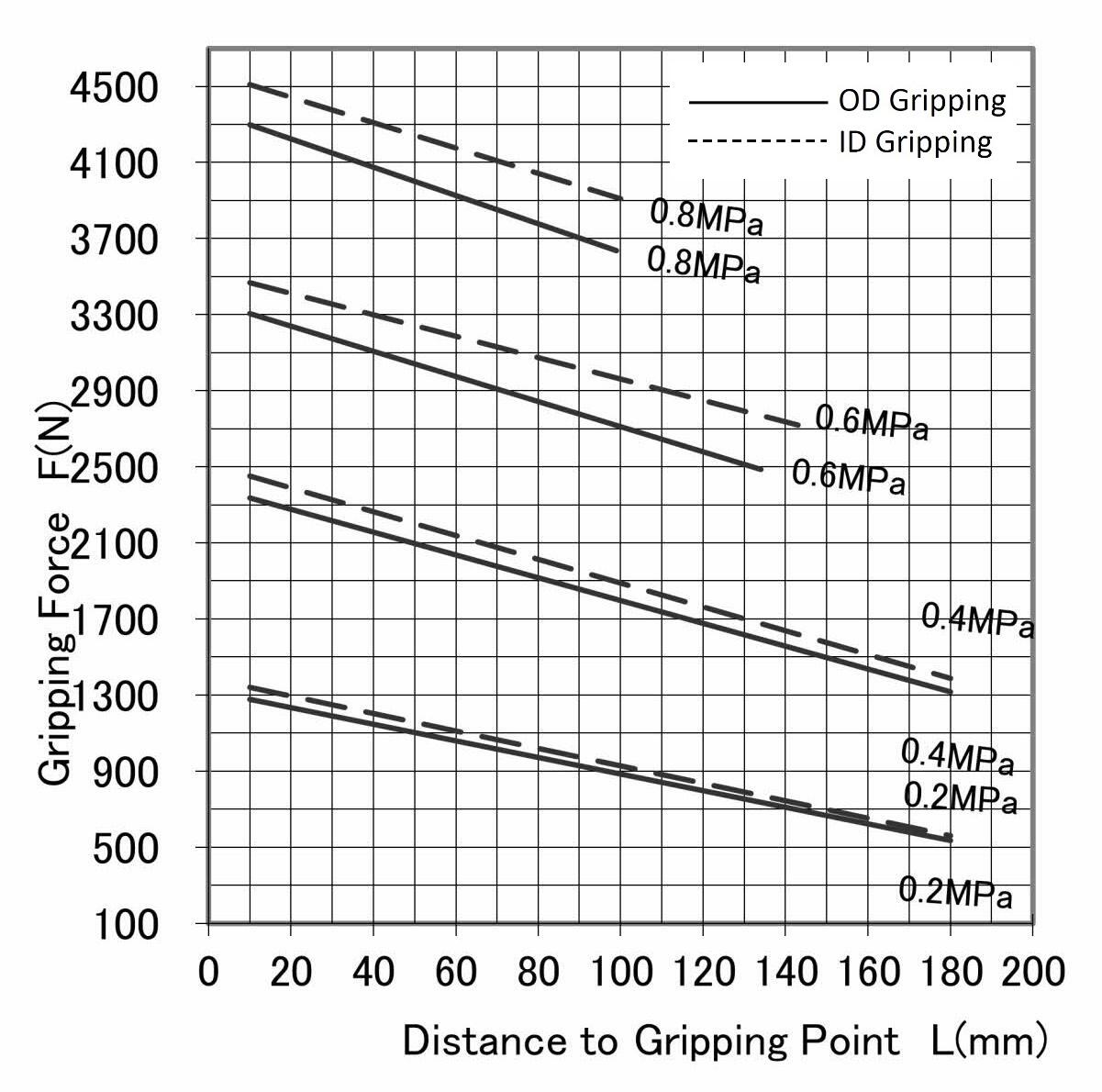

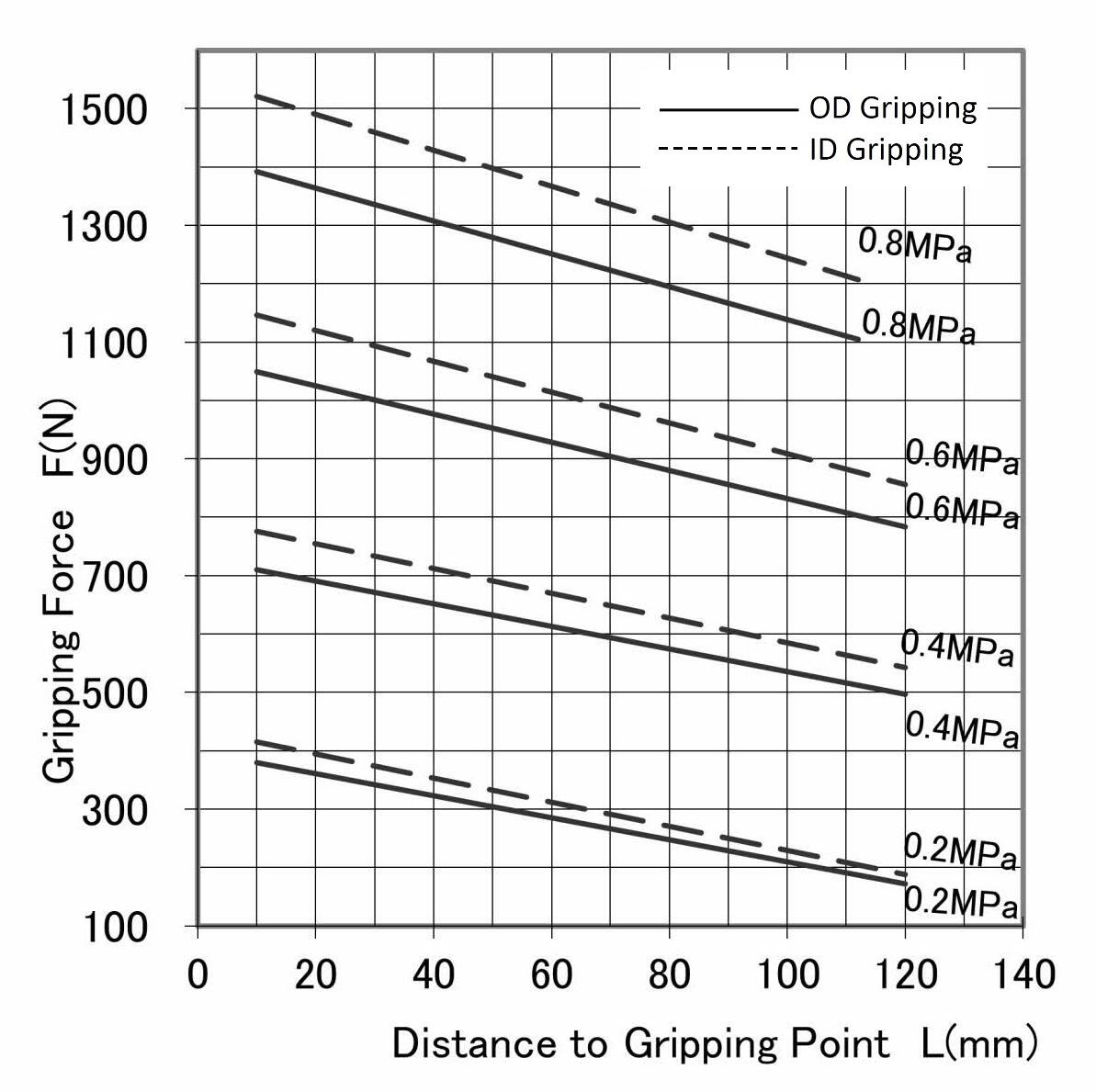

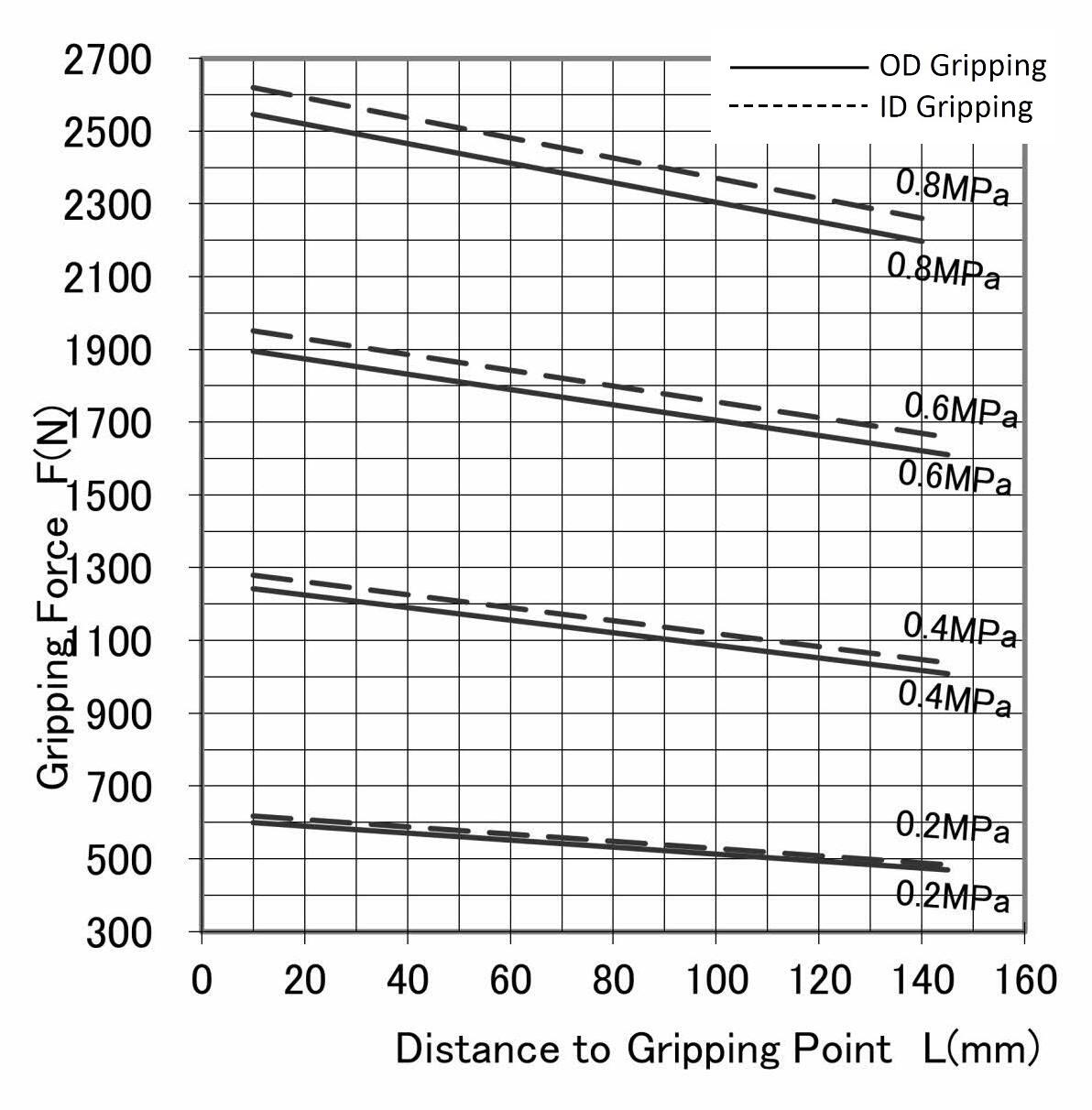

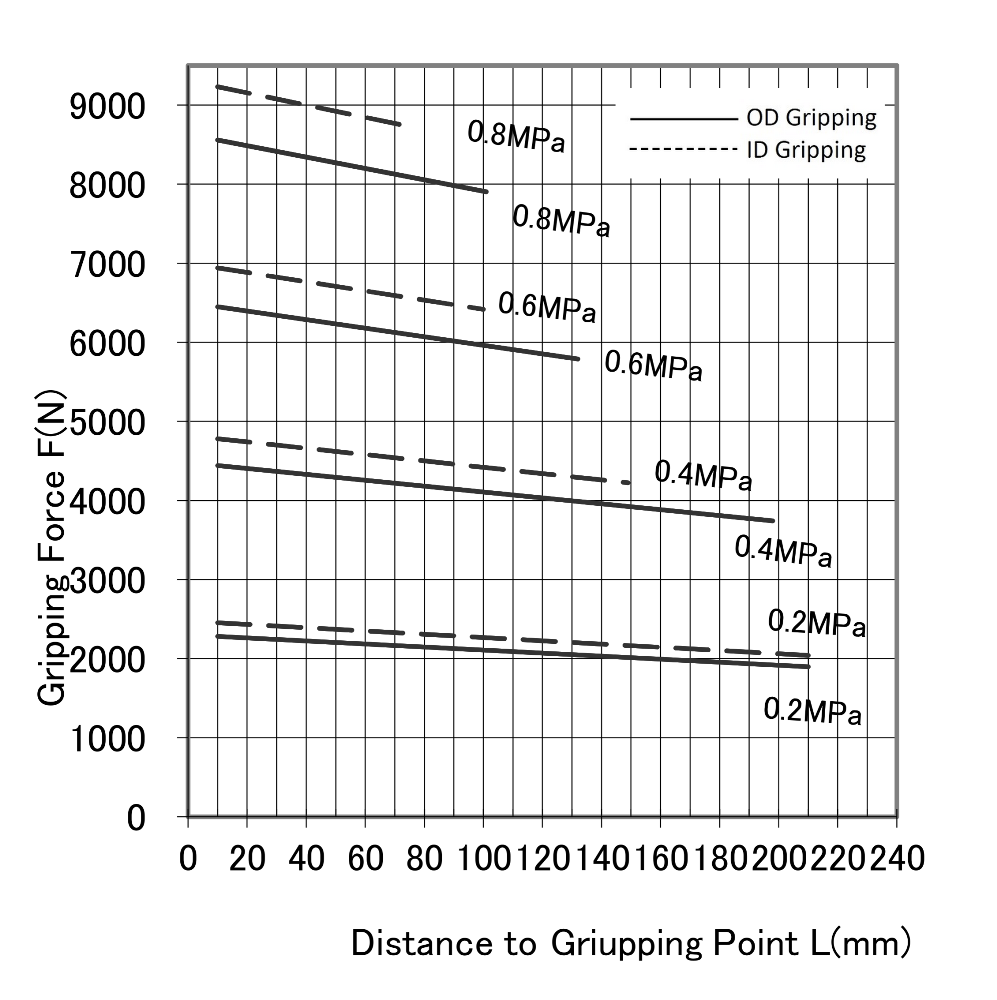

点击型号后查看夹持力表。夹持力F是每个卡爪实际夹持力F1与卡爪数量的乘积
根据机械卡爪型号、气压和其他夹持条件计算夹持力。
点击此处计算夹持力| 型号 | 图纸下载 | |||
|---|---|---|---|---|
| NTS307 | DXF | Parasolid | STEP | |
| NTS309 | DXF | Parasolid | STEP | |
| NTS311 | DXF | Parasolid | STEP | |
| NTS313 | DXF | Parasolid | STEP | |
| NTS317 | DXF | Parasolid | STEP | |
| NTS307-B (接近开关支架) | 尺寸表 | Parasolid | STEP | |
| NTS309-B (接近开关支架) | Parasolid | STEP | ||
| NTS311-B (接近开关支架) | Parasolid | STEP | ||
| NTS313-B (接近开关支架) | Parasolid | STEP | ||
| NTS317-B (接近开关支架) | Parasolid | STEP | ||
注) 本体的 3D 数据包括三个不同的母爪夹持位置：开口端 (UC)、闭口端 (OC) 和夹持中心 (HCL)。
