2爪平行夹爪 NTS2系列

高品质高耐久的标准型号

NTS2系列ズーム

NTS2系列

  • 改善切屑保护和维护
  • 高夹紧力稳定夹持重工件
  • 轻量紧凑
  • 新型安装方式，与传统型号相比，突出部分更小
  • 高刚性提高夹持精度
下载使用说明 (PDF)

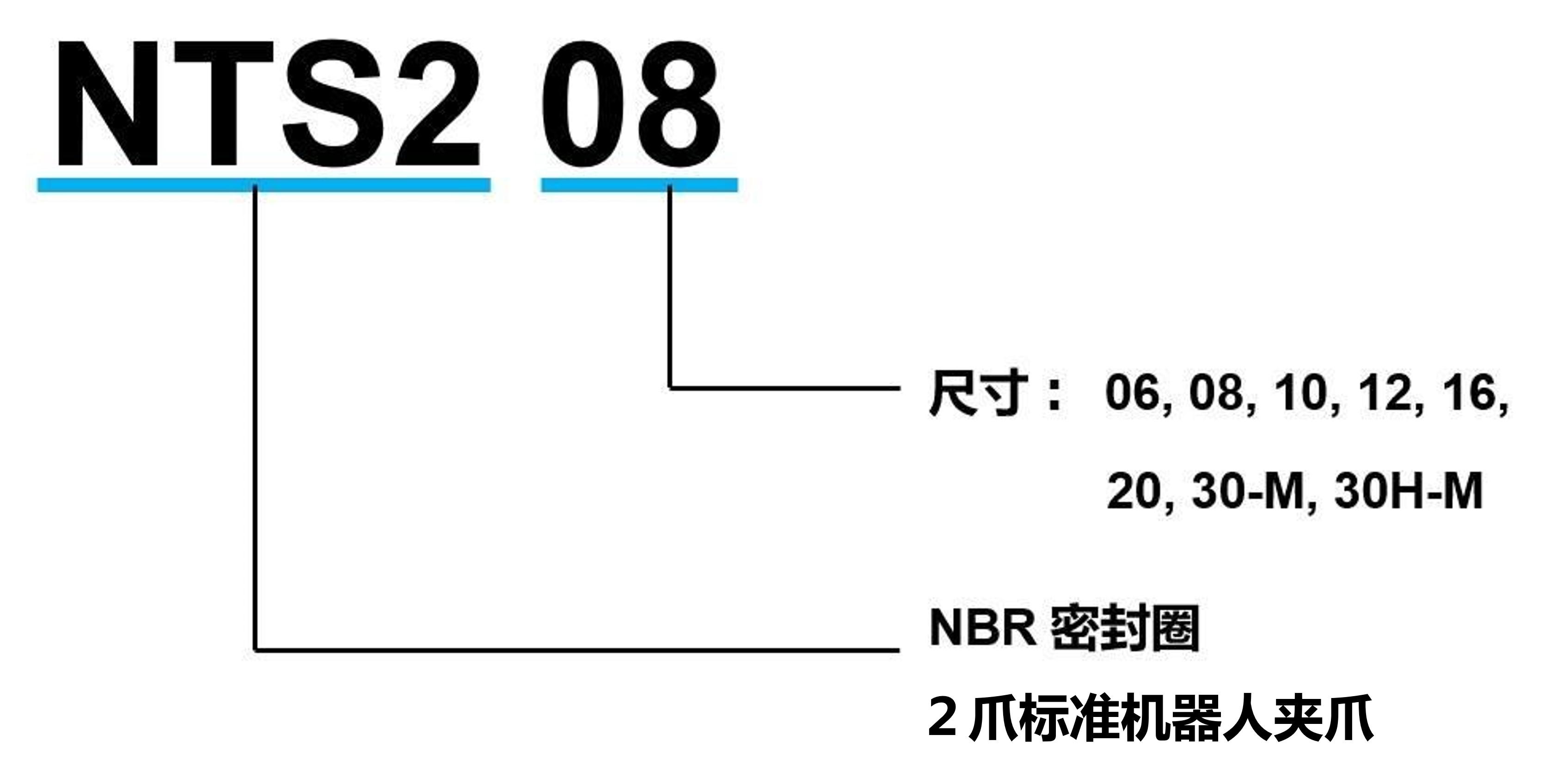

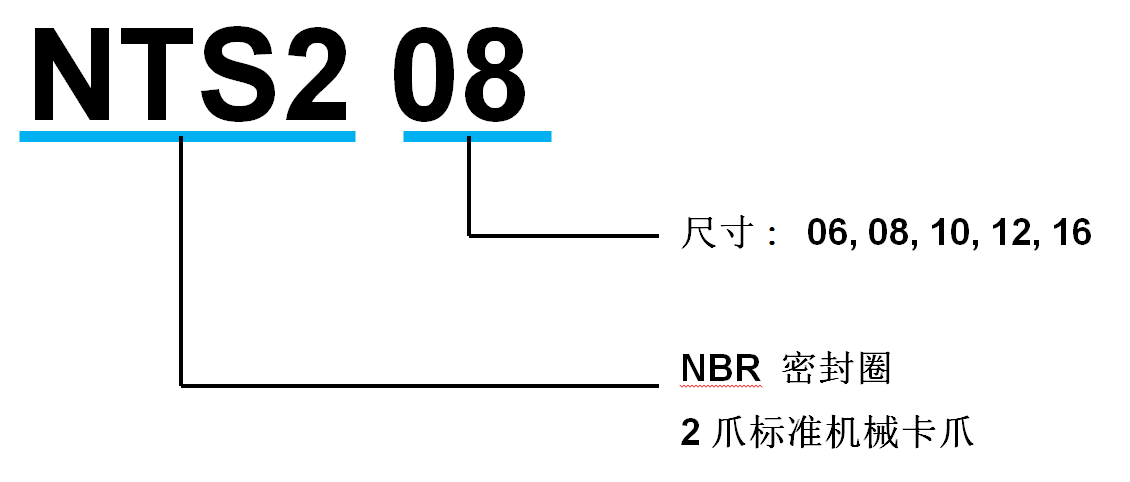

如何订购

NTS2系列

  • 为确保气压下降时，工件不会立刻脱落，请在空气回路中使用单向阀。

  • 本体附属气缸引导开关开关支架，可将气缸引导开关安装在本体外周的凹槽上。

  • 如果想要使用接近开关直接检测卡爪行程，请另外购买接近开关支架。

规格

型号

夹爪行程
（直径）
(mm)

 夹持力Ｆ (注1)

重复精度
(mm)

 质量
(kg)		 每个动作空气消耗量
(cm3)		 空压
(MPa)		 工作温度
(℃)

测量距离L (注2)
(mm)

外径夹持
(N)

内径夹持
(N)
NTS206 12 10 250 280 ±0.01 0.29 8.4 0.2～0.8 5～60
NTS208 16 10 460 490 ±0.01 0.48 18.8 0.2～0.8 5～60
NTS210 20 20 610 680 ±0.01 0.78 35.1 0.2～0.8 5～60
NTS212 24 20 850 970 ±0.01 1.34 52.4 0.2～0.8 5～60
NTS216 32 20 1520 1690 ±0.01 2.52 123.2 0.2～0.8 5～60
NTS220 40 20 2700 2870 ±0.01 5.14 272.2 0.2～0.8 5～60
NTS230-M 60 20 4750 4820 ±0.02 10.4 683.4 0.2～0.8 5～60
NTS230H-M 41 20 7500 7650 ±0.02 10.4 683.4 0.2～0.6 5～60

(注1)供气气压为0.6MPa。

(注2)本测定距离是指，爪座上端平面中心点到夹持中心点的距离。

机械夹爪的容许负荷

各机械夹爪的容许负荷可点击下面的链接进行确认。

各机械夹爪的容许负荷

选择项目

引导开关

接近开关支架

接近开关

密封套件

*NTS230-M 和NTS230H-M 不能使用接近开关。

夹持力

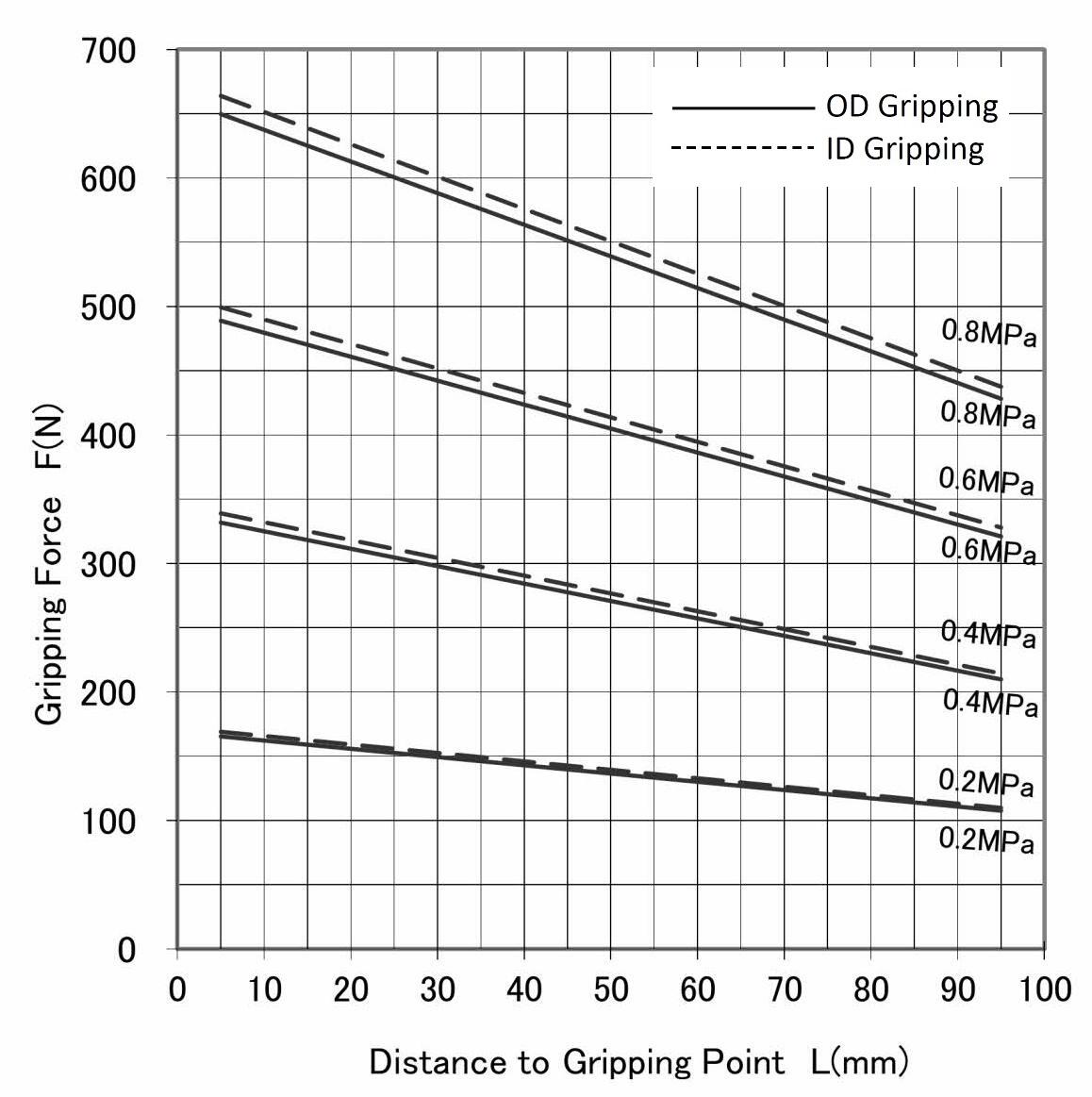

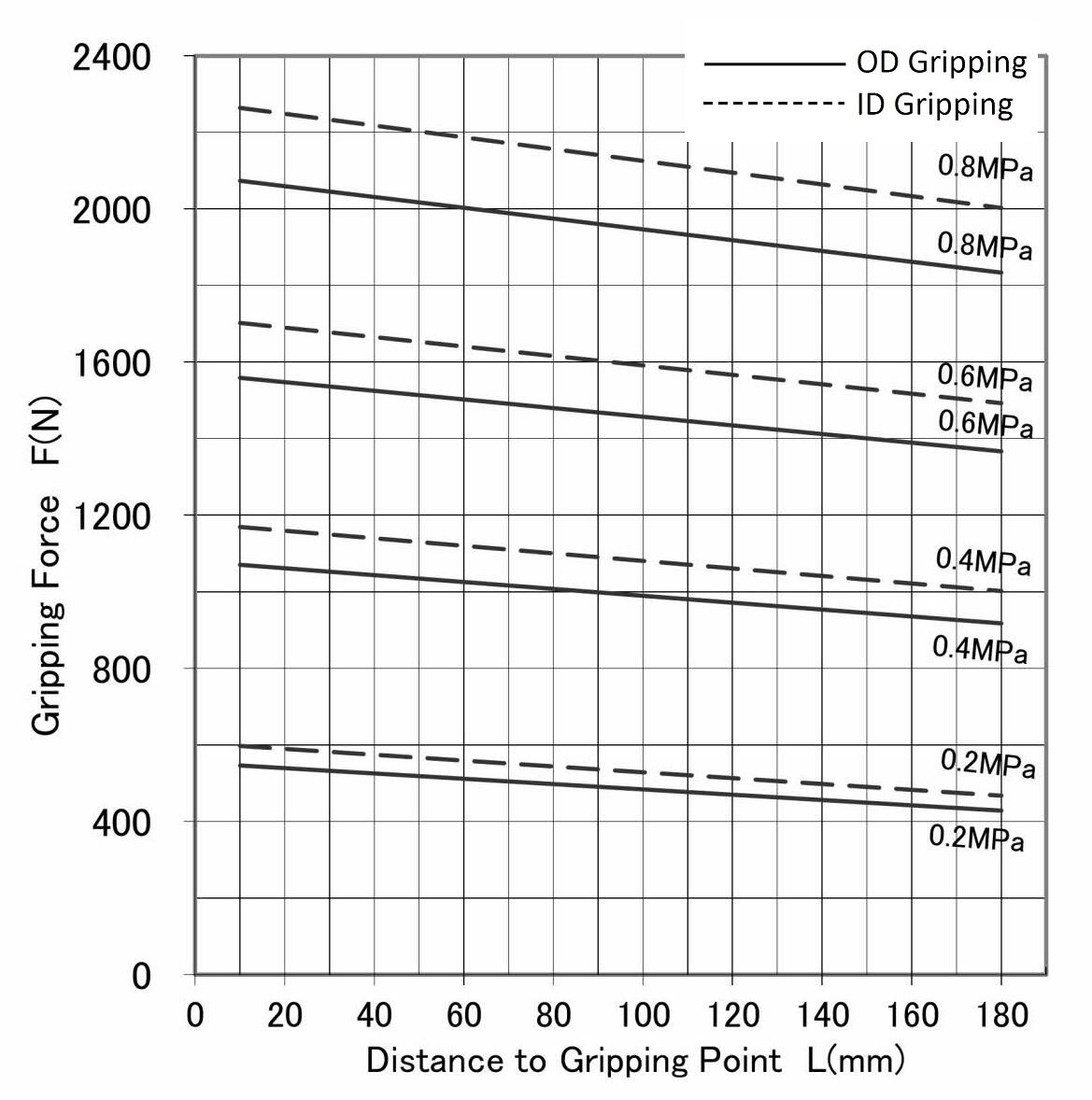

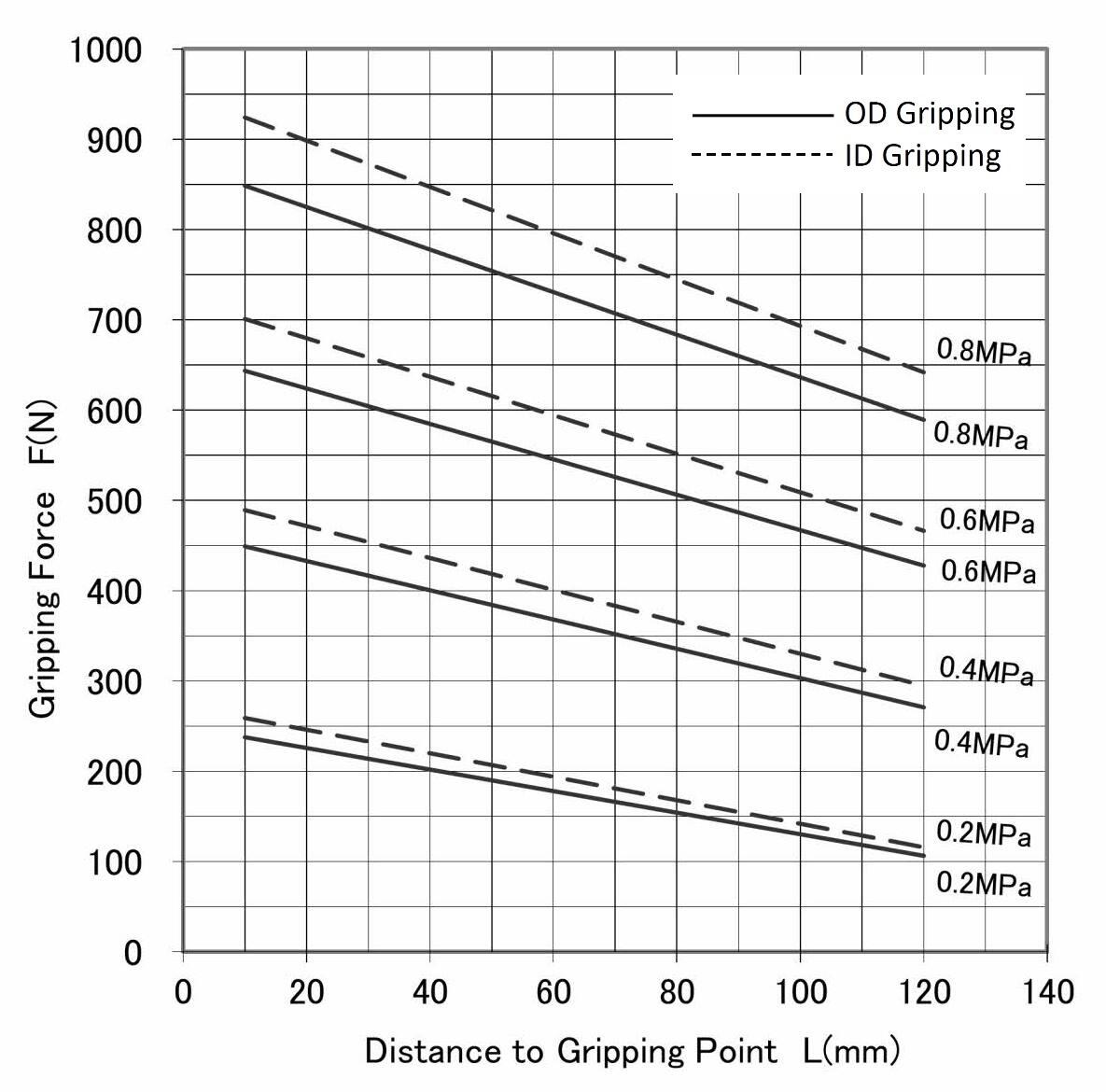

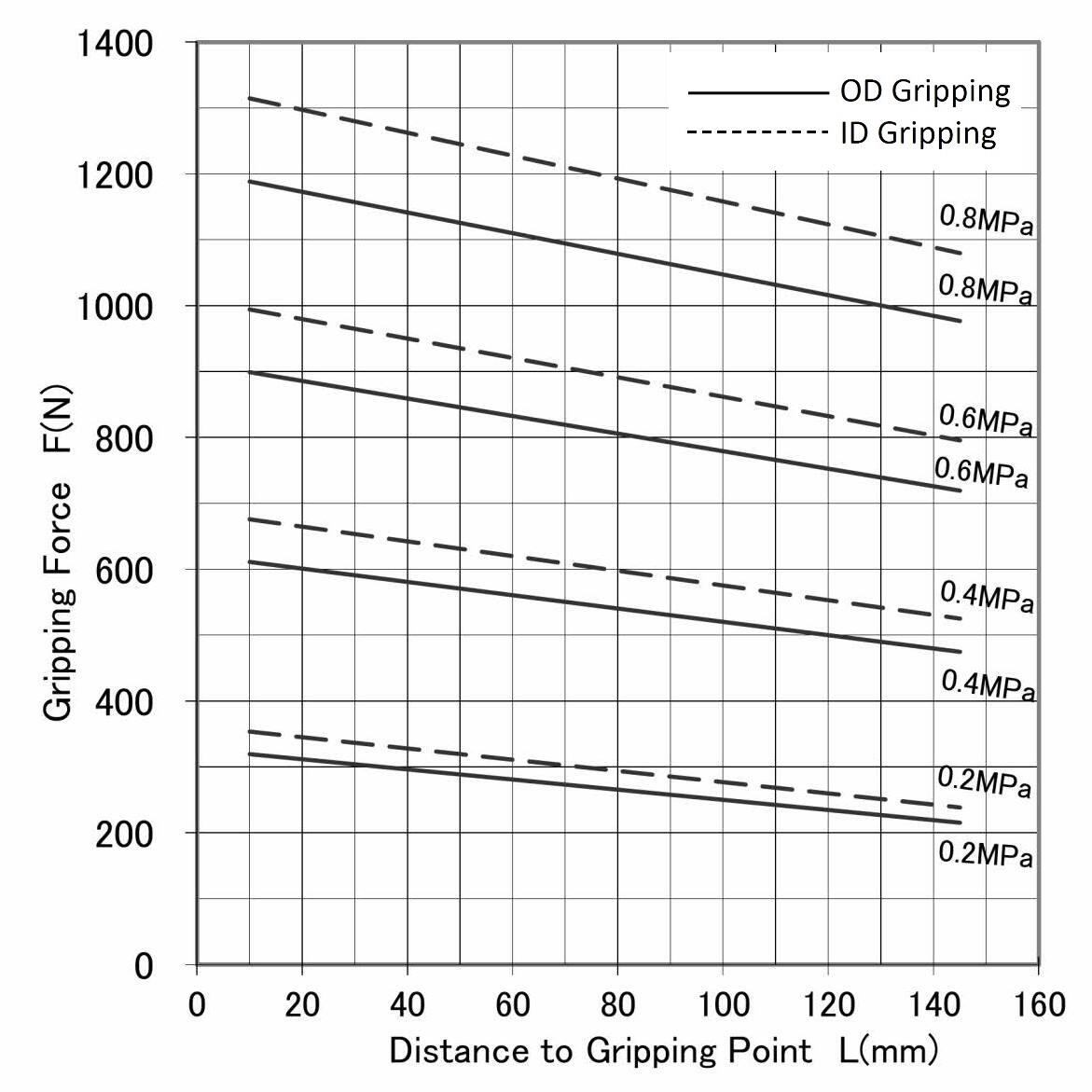

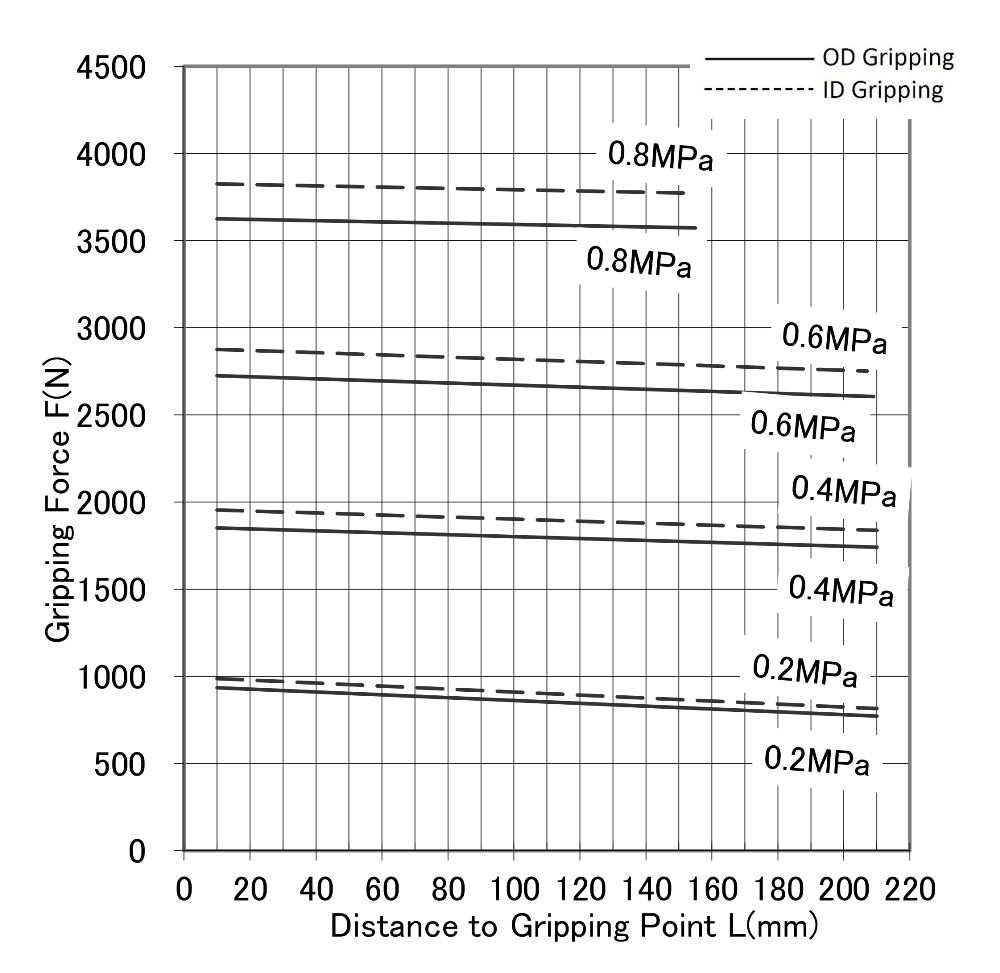

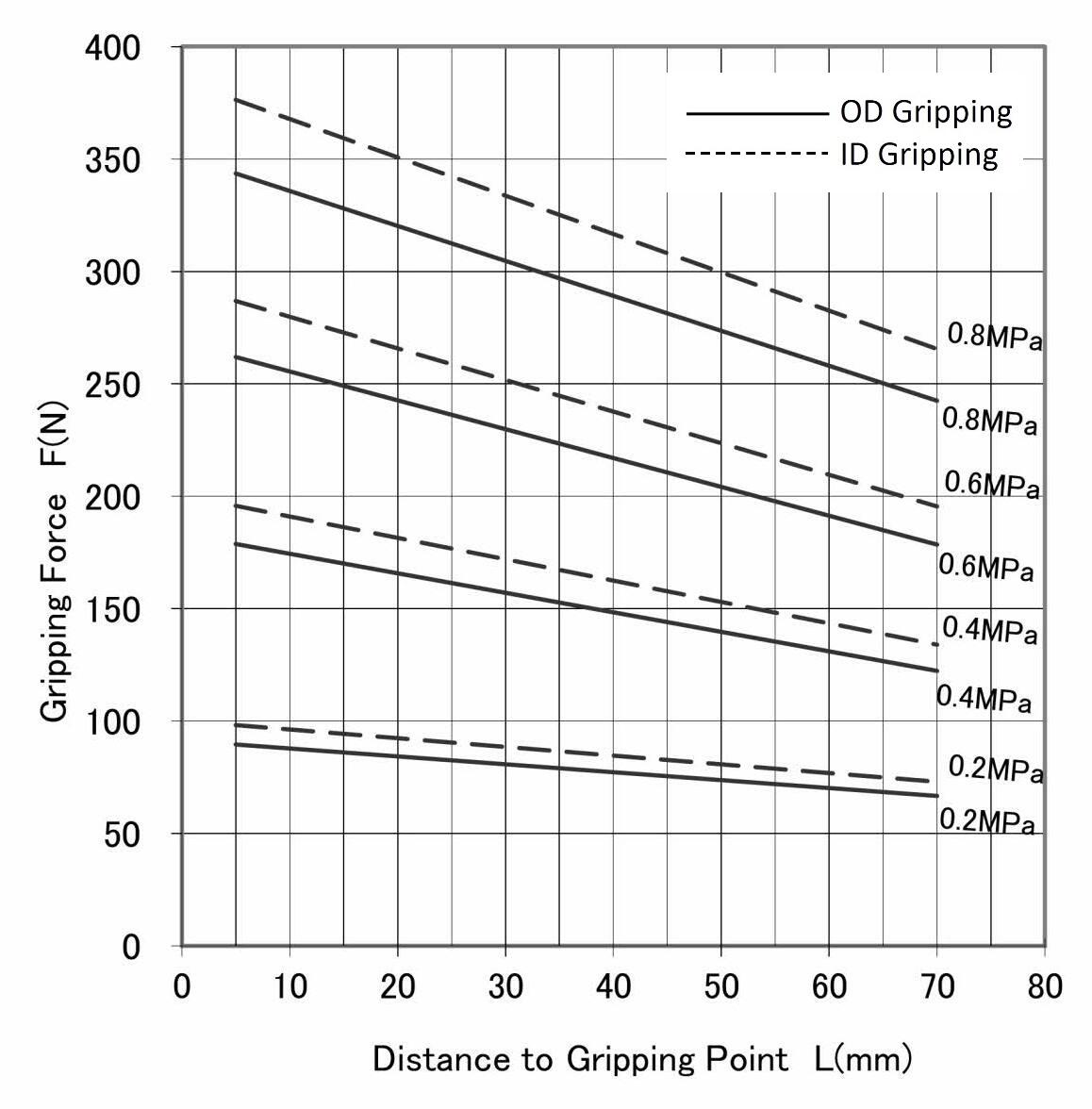

点击型号后查看夹持力表。夹持力F是每个卡爪实际夹持力F1与卡爪数量的乘积

NTS206
NTS208
NTS210
NTS212
NTS216
NTS220
NTS230-M
NTS230H-M
  • NTS206
  • NTS208
  • NTS210
  • NTS212
  • NTS216
  • NTS220
  • NTS230-M
  • NTS230H-M

根据机械卡爪型号、气压和其他夹持条件计算夹持力。

点击此处计算夹持力

图纸下载

型号 图纸下载
NTS206 PDF DXF Parasolid STEP
NTS208 PDF DXF Parasolid STEP
NTS210 PDF DXF Parasolid STEP
NTS212 PDF DXF Parasolid STEP
NTS216 PDF DXF Parasolid STEP
NTS220 PDF DXF Parasolid STEP
NTS230-M PDF DXF Parasolid STEP
NTS230H-M PDF DXF Parasolid STEP
NTS206-B (接近开关支架) 尺寸表 Parasolid STEP
NTS208-B (接近开关支架) Parasolid STEP
NTS210-B (接近开关支架) Parasolid STEP
NTS212-B (接近开关支架) Parasolid STEP
NTS216-B (接近开关支架) Parasolid STEP
NTS220-B (接近开关支架) Parasolid STEP

注1) 本体的 3D 数据包括三个不同的母爪夹持位置：开口端 (UC)、闭口端 (OC) 和夹持中心 (HCL)。

注2) NTS230-M 和 NTS230H-M 不能使用接近开关。
