Robot hand

2爪平行卡爪 NPGT_S系列
(磁栅尺规格)

薄型2爪机械卡爪

NPGT_S系列<br>(磁栅尺规格)ズーム

NPGT_S系列
(磁栅尺规格)

  • 内置磁栅尺，可以测量工件夹持部的尺寸。
  • 超薄的机体、可对应设计自由度高的系统。
  • 卡盘制造生成的技术，实现了高精度。
  • 相同的行程，比普通型号实现了高锁紧力。

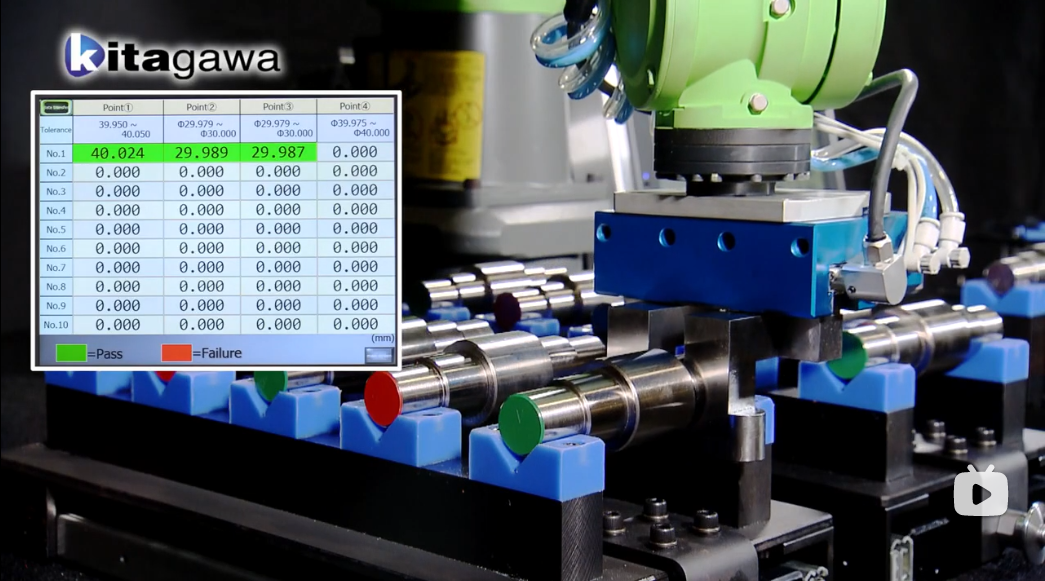

  • 单击此处查看使用的示例 NPGT_S

    -------------------------------------------

    ◆机械卡爪_NPGT_S(bilibili 哔哩哔哩)

    北川_机械卡爪_Kitagawa

下载使用说明 (PDF)

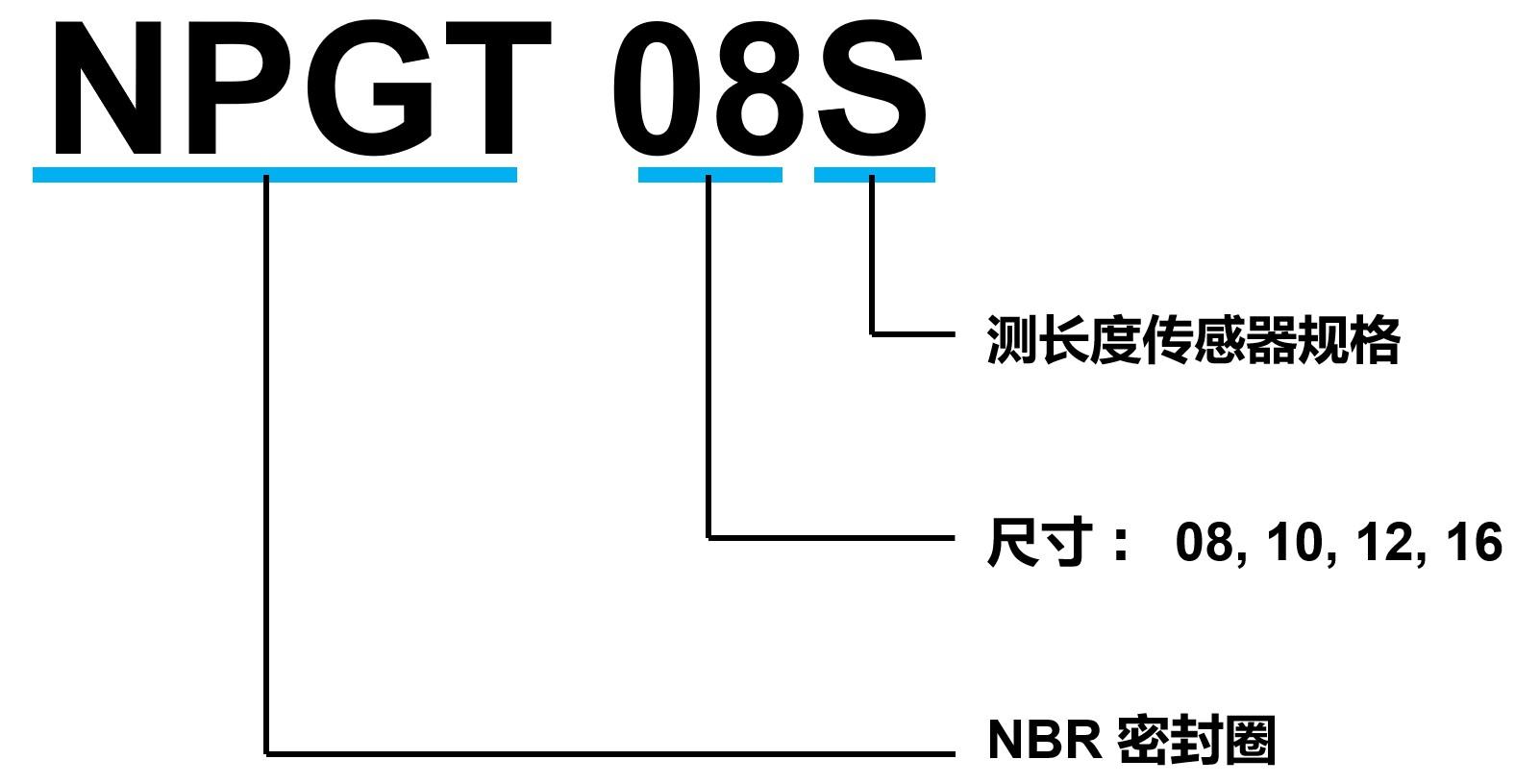

如何订购

NPGT_S系列<br>(磁栅尺规格)

  • 请在气压回路中安装止回阀，这样即使气压下降，卡爪也不会释放工件。

  • 长度测量传感器由客户选择安装。由于电缆信号输出规格不同，订购带长度测量传感器的机械卡爪时请联系北川经销商

  • 当簧片开关检测到卡爪行程时，将簧片安装在产品外周的凹槽上。

  • 如果接近开关用于直接检测卡爪行程，请另外购买接近开关支架。

规格

型号 卡爪行程
(直径)
(mm)		 夹持力 (注1) 重复精度
(mm)		 质量
(kg)		 每个动作
空气消耗量
(cm3)		 空压
(MPa)		 工作
温度
(℃)
测量
距离
L (注2) (mm)		 外径把持
(N) 		内径把持
(N)
NPGT08S 16.6 10 600 500 ±0.008 0.79 34 0.2～0.8 5～60
NPGT10S 20.8 10 1000 860 ±0.008 1.25 64 0.2～0.8 5～60
NPGT12S 26.4 10 2000 1700 ±0.008 2.45 152 0.2～0.8 5～60
NPGT16S 32.6 10 2800 2650 ±0.008 4.60 524 0.2～0.8 5～60

(注1)供气气压为0.6MPa。

(注2)本测定距离是指，爪座上端平面中心点到夹持中心点的距离。

机械夹爪的容许负荷

各机械夹爪的容许负荷可点击下面的链接进行确认。

各机械夹爪的容许负荷

选择项目

引导开关

接近开关支架

接近开关

密封套件

测量功能设备

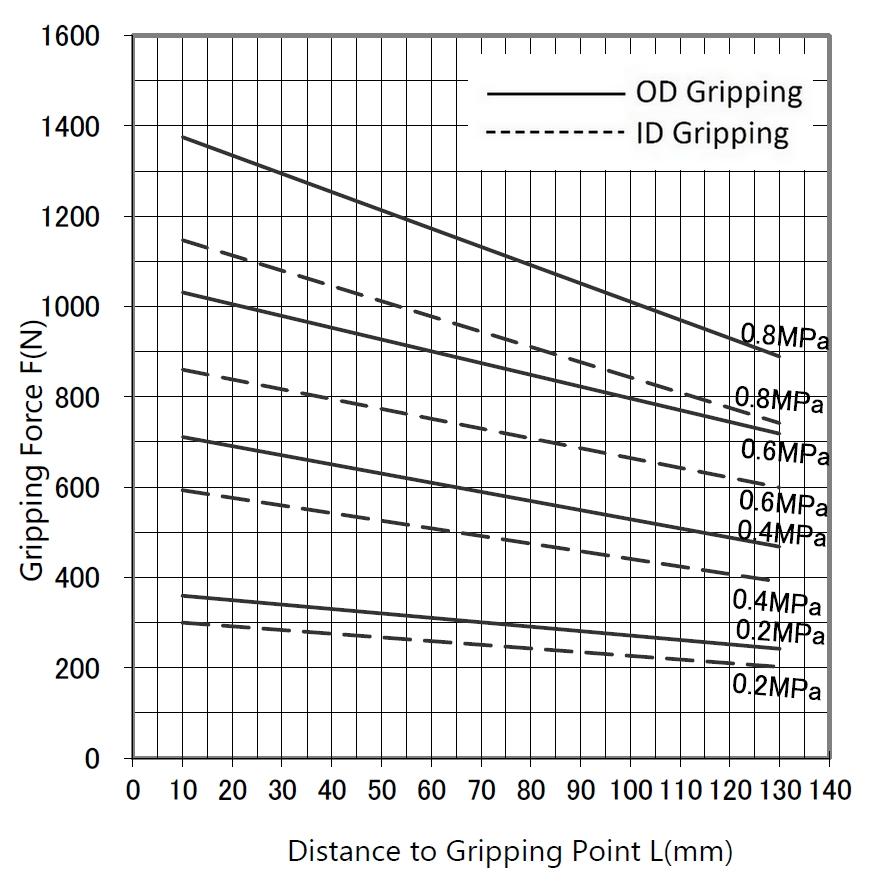

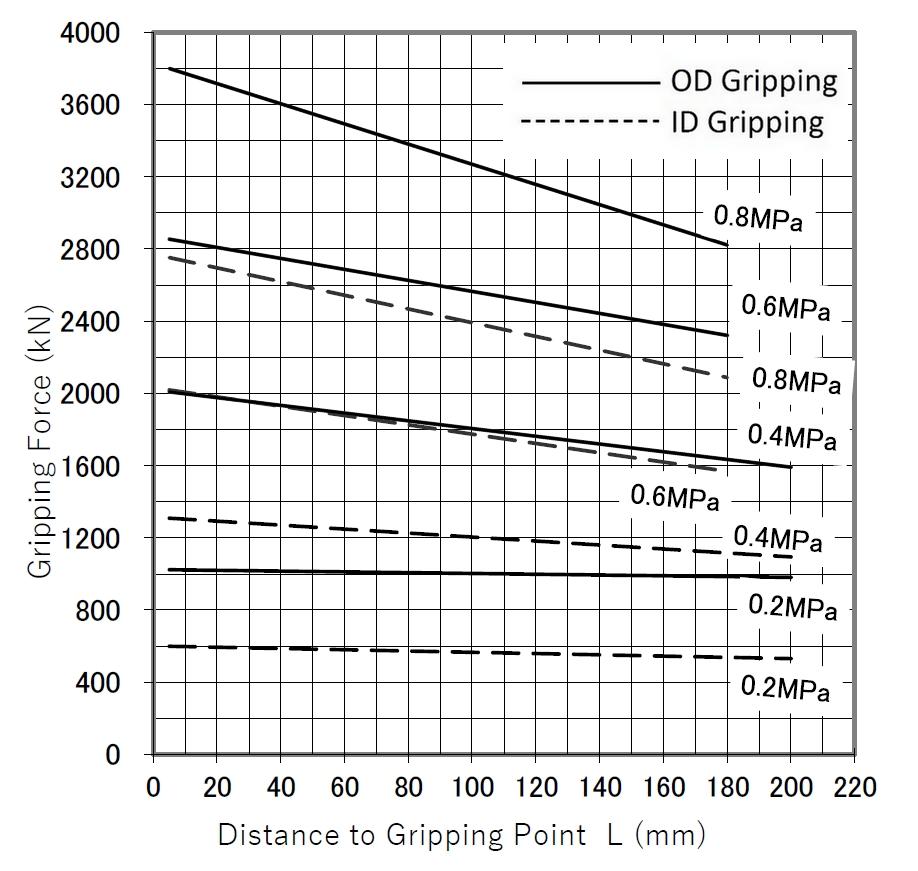

夹持力

点击型号后查看夹持力表。夹持力F是每个卡爪实际夹持力F1与卡爪数量的乘积

NPGT08S
NPGT10S
NPGT12S
NPGT16S
  • NPGT08S
  • NPGT10S
  • NPGT12S
  • NPGT16S

根据机械卡爪型号、气压和其他夹持条件计算夹持力。

点击此处计算夹持力

图纸下载

型号 外形图下载
NPGT08S PDF DXF 3D
NPGT10S PDF DXF 3D
NPGT12S PDF DXF 3D
NPGT16S PDF DXF 3D
