Robot hand

2爪平行夹爪 NPL2系列

薄型2爪密闭机械夹爪
《密封构造的防尘.防水规格》

NPL2系列ズーム

NPL2系列

  • 可在充满切削水和粉尘等恶劣环境中使用 (IP67)
  • 内径夹持力大,可搬运重量型工件
  • 无需连接内部吹气,便可以达到IP67等级
  • 可以选配尺寸测量传感器内藏规格

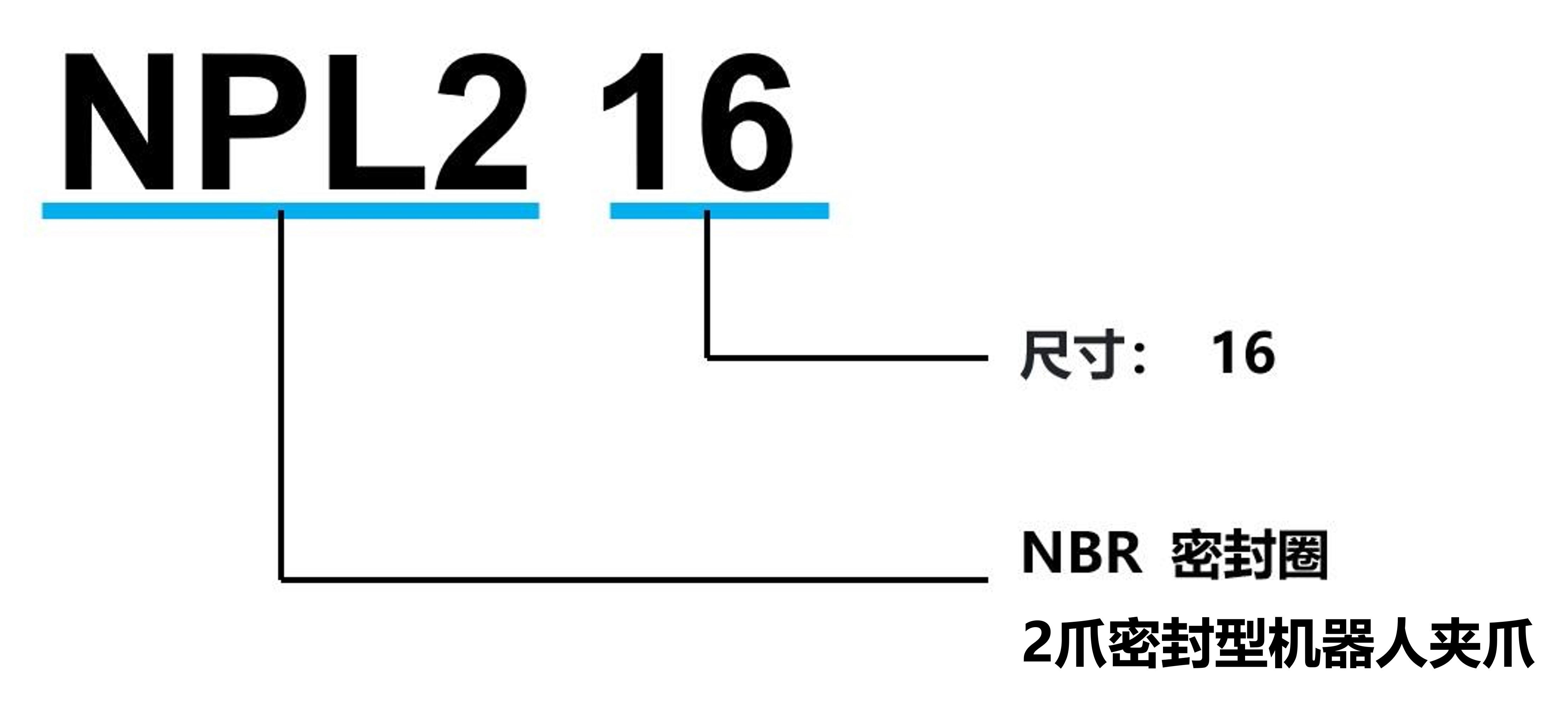

如何订购

NPL2系列
  • 为确保气压下降时,工件不会立刻脱落,请在空气回路中使用单向阀。

  • 本体附属气缸引导开关开关支架,可将气缸引导开关安装在本体外周的凹槽上。

规格

型 号 夹爪行程
(直径)
(mm)
夹持力F (注1) 重复精度
(mm)
质量
(kg)
流体消耗量
(cm3/往復)
使用气压
(MPa)
周围温度
(℃)
保护等级
测量距离
L (注2)(mm)
外径夹持
(N)
内径夹持
(N)

NPL216

37 60

1080

2080

±0.008 2.5 163.8 0.2~0.6 5~60 IP67

(注1)供气气压为0.6MPa。

(注2)本测定距离是指,爪座上端平面中心点到夹持中心点的距离。

机械夹爪的容许负荷

各机械夹爪的容许负荷可点击下面的链接进行确认。

选择项目

夹持力

点击型号后查看夹持力表。夹持力F是每个卡爪实际夹持力F1与卡爪数量的乘积

NPL216
  • NPL216

图纸下载

型号 外形图下载
NPL216 PDF DXF 3D
