Robot hand

2爪平行夹爪 NPL2_S系列
(磁栅尺规格)

薄型2爪密闭机械卡爪
密封构造的防尘.防水规格

NPL2_S系列<br>(磁栅尺规格)ズーム

NPL2_S系列
(磁栅尺规格)

  • 磁栅尺内藏型,可以进行工件夹持部的尺寸测量
  • 可在切粉.防尘.清洗等复杂环境下的使用(IP67) (注4)
  • 高内径夹持力,可以搬送重量工件
  • 不需吹气清洁,实现防尘.防水
  • 单击此处查看使用的示例 NPGT_S

    -------------------------------------------

    ◆尺寸测量传感器内置夹爪_使用示例(bilibili 哔哩哔哩)

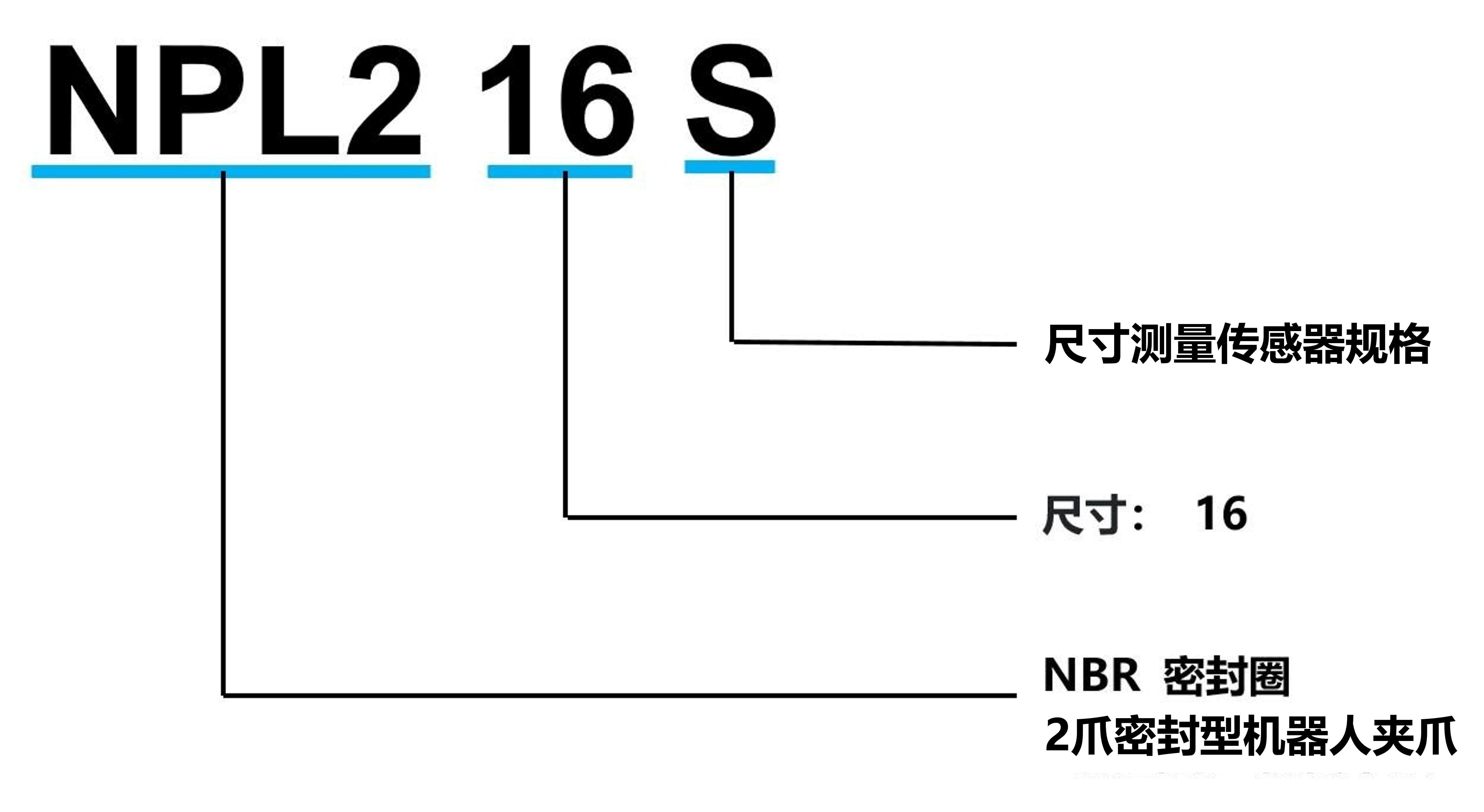

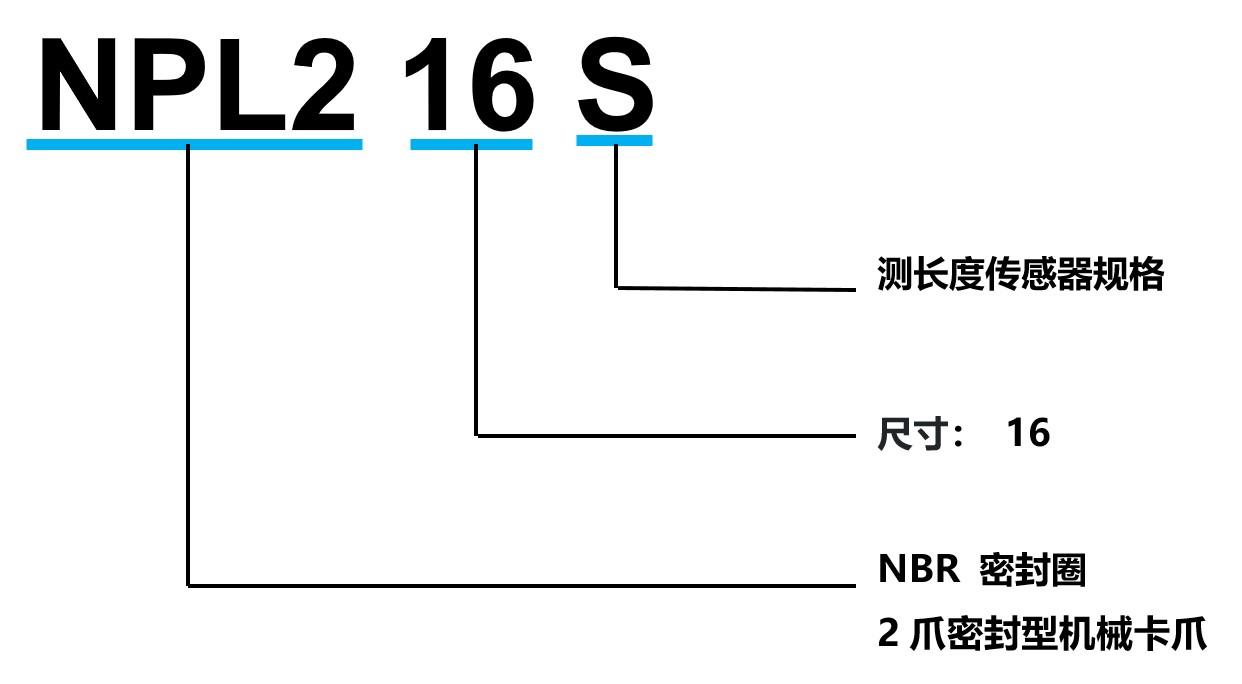

如何订购

NPL2_S系列<br>(磁栅尺规格)
  • 为确保气压下降时,工件不会立刻脱落,请在空气回路中使用单向阀。

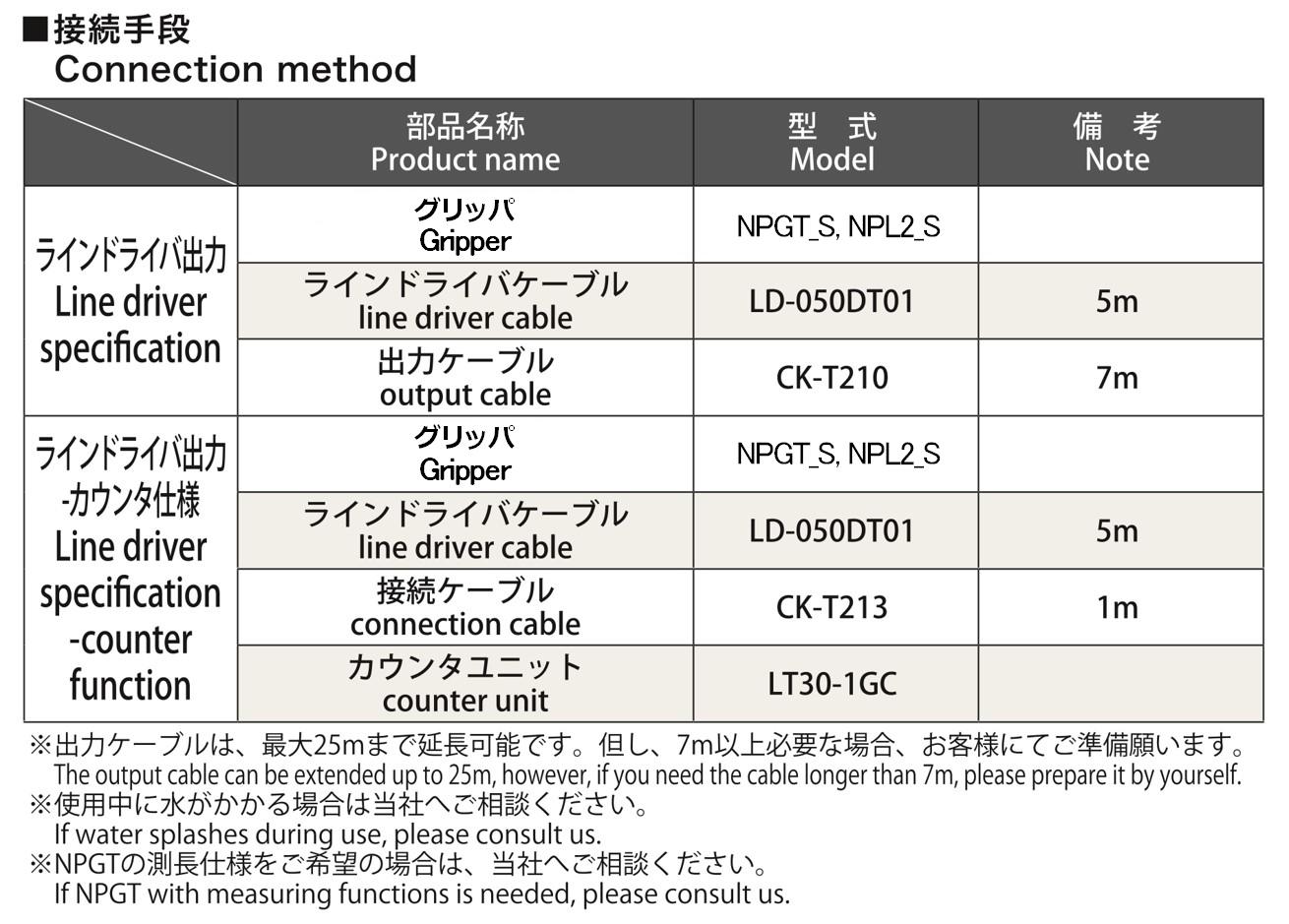

  • 根据信号输出方式需要不同的连接线,详细信息请 联系我们

  • 本体附属气缸引导开关开关支架,可将气缸引导开关安装在本体外周的凹槽上。

  • 防护等级IP67使用时,请在机械卡爪上加装换气用气管。不加装的场合,防护等级下降至IP54。

规格

型 号 夹爪行程
(直径)
(mm)
夹持力F (注1) 重复精度
(mm)
质量
(kg)
流体消耗量
(cm3/往復)
使用气压
(MPa)
周围温度
(℃)
保护等级
测量距离
L (注2)(mm)
外径夹持
(N)
内径夹持
(N)

NPL216S

37 60

1080

2080

±0.008 2.9 163.8 0.2~0.6 5~60 IP67

(注1)供气气压为0.6MPa。

(注2)本测定距离是指,爪座上端平面中心点到夹持中心点的距离。

(注3) 上表的规格与无磁栅尺规格(NPL)相同。

机械夹爪的容许负荷

各机械夹爪的容许负荷可点击下面的链接进行确认。

选择项目

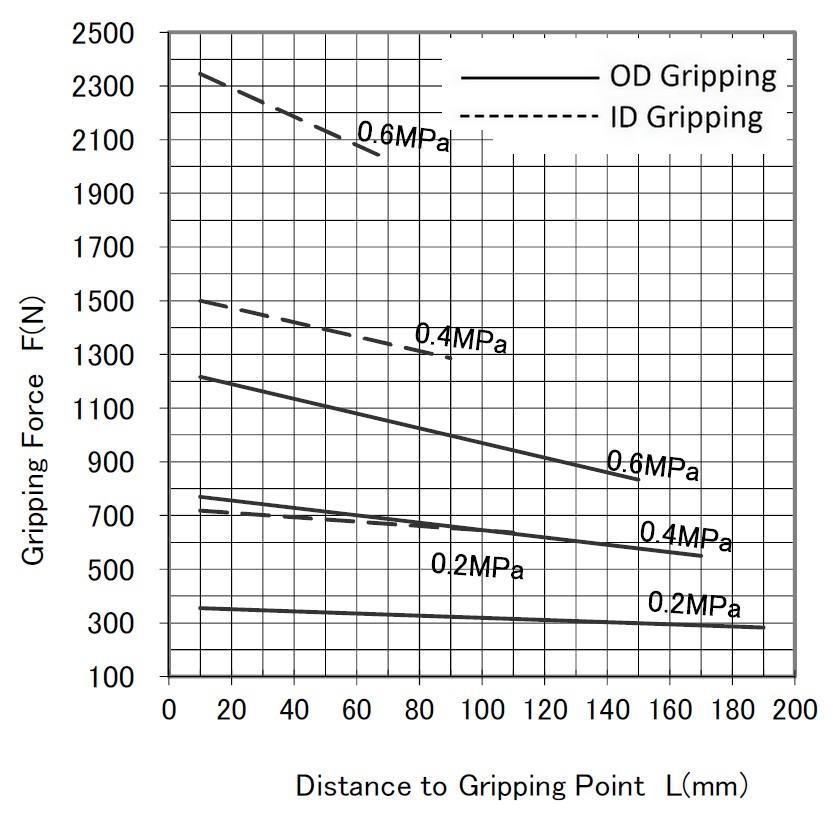

夹持力

点击型号后查看夹持力表。夹持力F是每个卡爪实际夹持力F1与卡爪数量的乘积

NPL216S
  • NPL216S

图纸下载

型号 外形图下载
NPL216 PDF DXF 3D
