Robot hand

2爪平行卡爪 NPGT系列

薄型2爪机械卡爪

NPGT系列ズーム

NPGT系列

  • 超薄的机体、可对应设计自由度高的系统。
  • 卡盘制造生成的技术，实现了高精度。
  • 相同的行程，比普通型号实现了高锁紧力。
  • 可选择的确认方式和带有贯通孔的型号（NPGT10, NPGT12, NPGT16）等多种多样的选择
下载使用说明 (PDF)

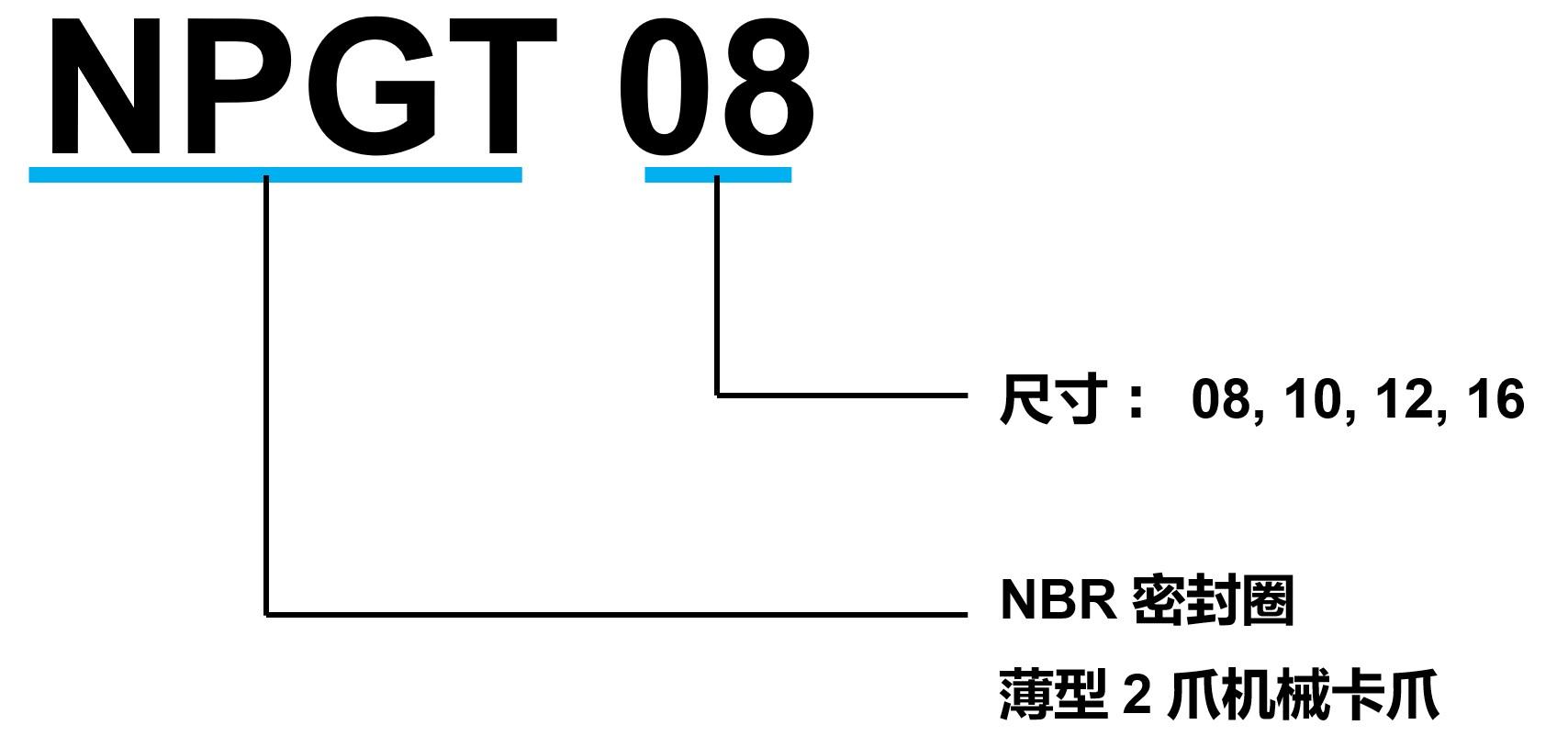

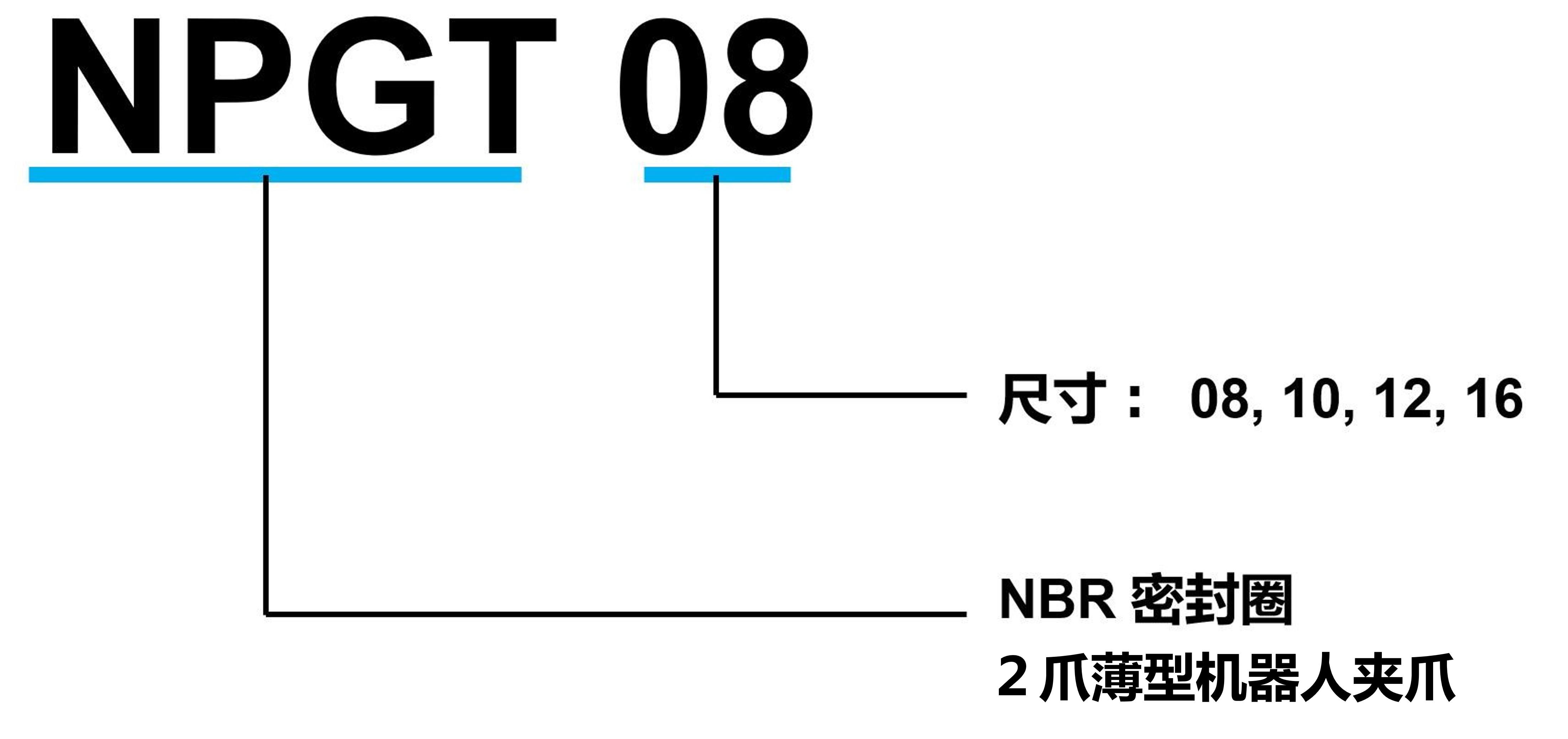

如何订购

NPGT系列

  • 请在气压回路中安装止回阀，这样即使气压下降，卡爪也不会释放工件。

  • 长度测量传感器由客户选择安装。由于电缆信号输出规格不同，订购带长度测量传感器的机械卡爪时请联系北川经销商

  • 当簧片开关检测到卡爪行程时，将簧片安装在产品外周的凹槽上。

  • 如果接近开关用于直接检测卡爪行程，请另外购买接近开关支架。

  • 密封材料为丁腈橡胶。
    如果需要氟化密封圈，请咨询北川经销商。

规格

型号 卡爪行程
(直径)
(mm)		 夹持力 F (Note 1) 重复精度
(mm)		 质量
(kg)		 每个动作
空气消耗量
(cm3)		 空压
(MPa)		 工作
温度
(℃)
测量
距离
L (mm)		 外径把持
(N) 		内径把持
(N)
NPGT08 16.6 10 600 500 ±0.008 0.79 34 0.2～0.8 5～60
NPGT10 20.8 10 1000 860 ±0.008 1.25 64 0.2～0.8 5～60
NPGT12 26.4 10 2000 1700 ±0.008 2.45 152 0.2～0.8 5～60
NPGT16 32.6 10 2800 2650 ±0.008 4.60 524 0.2～0.8 5～60

Note 1: 供气气压为0.6 MPa.

选择项目

引导开关

接近开关支架

接近开关

密封套件

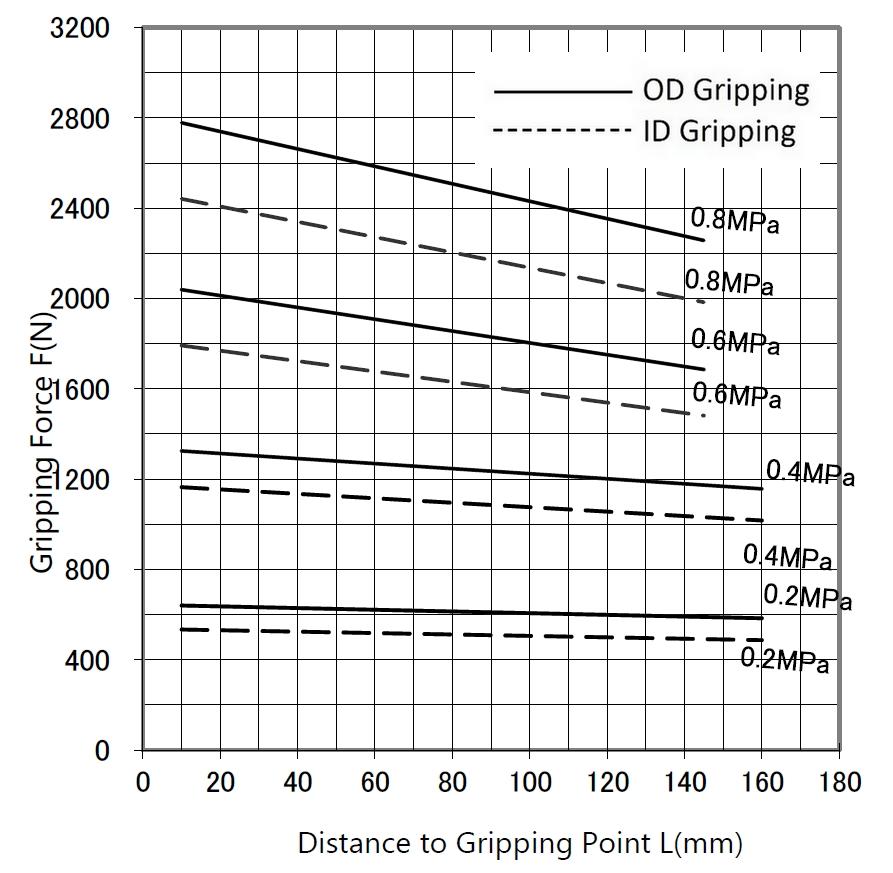

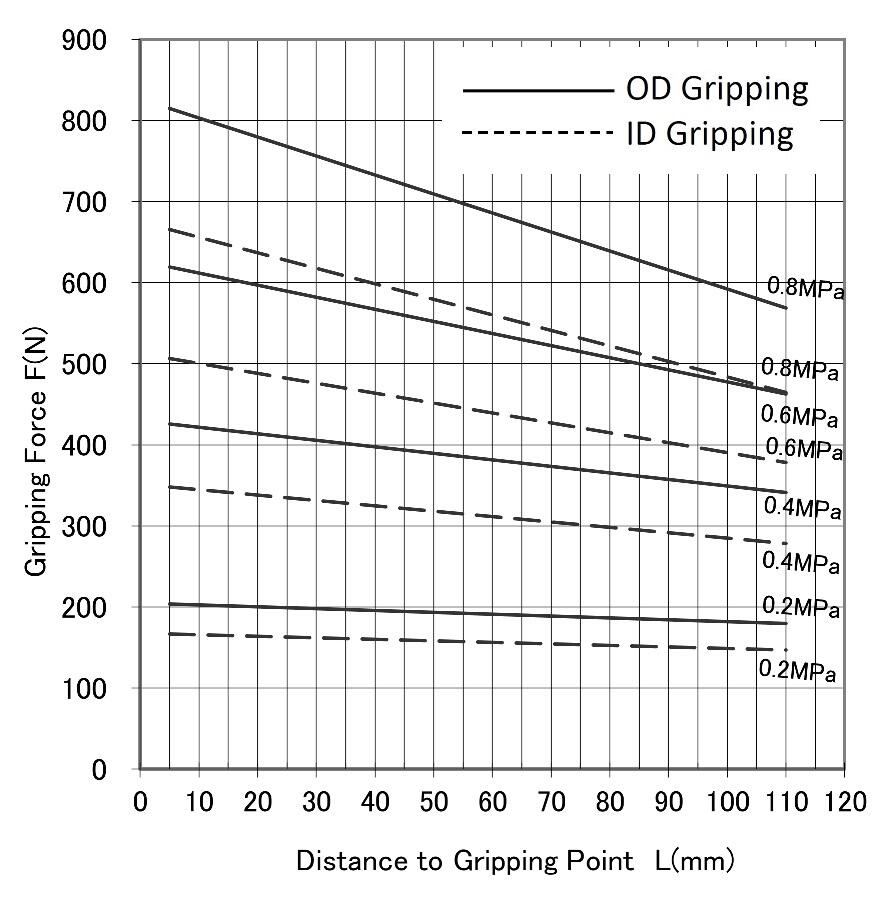

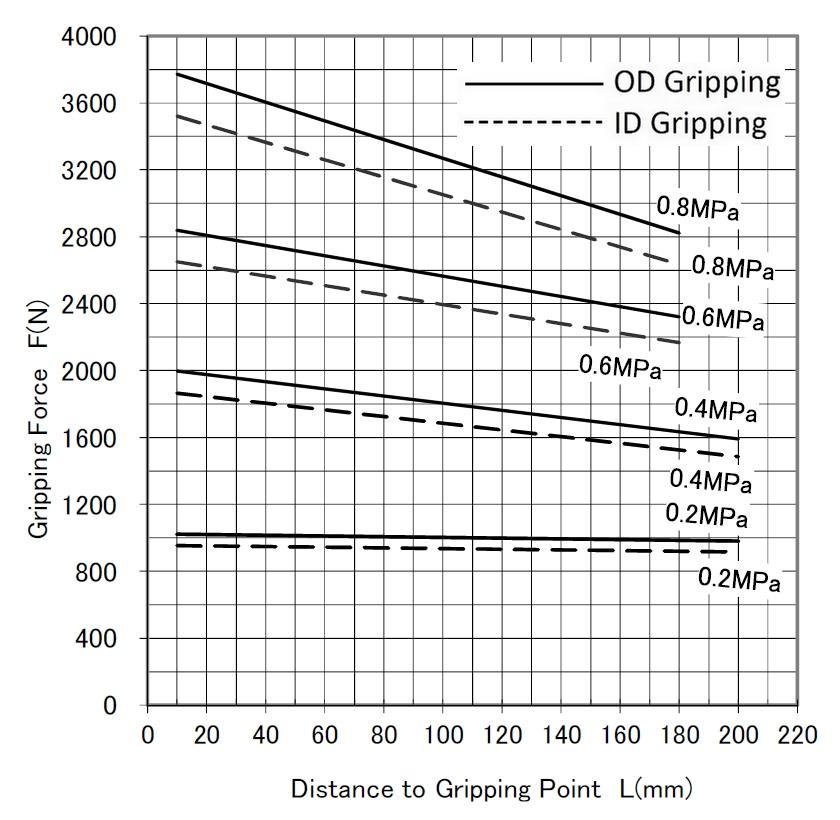

夹持力

点击型号后查看夹持力表。夹持力F是每个卡爪实际夹持力F1与卡爪数量的乘积

NPGT08
NPGT10
NPGT12
NPGT16
  • NPGT08
  • NPGT10
  • NPGT12
  • NPGT16

根据机械卡爪型号、气压和其他夹持条件计算夹持力。

点击此处计算夹持力

图纸下载

型号 外形图下载
NPGT08 PDF DXF 3D
NPGT10 PDF DXF 3D
NPGT12 PDF DXF 3D
NPGT16 PDF DXF 3D
