Robot hand

开关适用表

  • 开关用于确认卡爪夹紧和松开。
  • 接近开关支架将需要配套接近开关。请订购具有接近开关的机械卡爪。
  • 开关安装在本体的安装槽上时,在这种情况下,不需要接近开关支架。

接近开关

规格
型号 azbil (Yamatake) B&PLUS Balluff
FL7M-P8J6 FL7M-2J6HD-C BR3-0801D-PU03 BES M08MG-GSC20B-BV02
运行方式 N.O. 类型 N.O. 类型 N.O. 类型
传感器头部形状 M5X0.5 M8X1 M8X1 M8X1
可用感应距离 0.8mm 2.0mm 1.5mm 2.0mm
工作电压 DC10~30V DC10~30V DC10~30V
连接电缆长度 2m 3m 2m
连接电缆尺寸 2X0.18mm2 2X0.12mm2 2X0.14mm2 2X0.14mm2
工作稳定 -25℃~+70℃ -25℃~+70℃ -25℃~+70℃
入口保护代码 IP67 IP67 IP67
外形尺寸 outline_fl7m-p8j6.jpg outline_fl7m-2j6hd-c.jpg outline_br3-0801d-pu03.jpg outline_bes_m08mg-gsc02b-bv02.jpg
电路图 diagram_fl7m-p8j6.jpg diagram_fl7m-2j6hd-c.jpg diagram_bandplus.jpg diagram_bandplus.jpg

兼容模型
型号 azbil (Yamatake) B&PLUS
Balluff
FL7M-P8J6 FL7M-2J6HD-C BR3-0801D-PU03
BES M08MG-GSC20B-BV02
2爪型 NTS2 -
NPGT -
KTS2 205 206, 208, 216 210, 212
KPG2 205 206, 208, 210, 216 212, 220, 230
KPGT2 - 208, 210, 212 216, 220, 230
KPH2 - -
3爪型 NTS3 -
NTB3 -
KTS3 306 317~317 -
KPG3 306 307~330 -
KPGB3 - -
KPH-3 - -
快速换爪型 NTS-QM+NTS (Note 1) - - -
快换型 QGB(L) (Note 2) - - -
拨动开关型 KOG5-2 510~570 - 575
KOG_A - -
KOG5-3 - -

注1:接近开关不能安装到NTS与NTS- QM。

注2:接近开关不能安装到QGB(L)。

引导开关

规格
商品 CKD SMC
非接触/2线制 非接触/2线制
型号 F2H F2V F2S T2H T2V D-M9B D-M9BV
引线输出形状 直线型 L型 L短型 直线型 L型 直线型 L型
负载电压 DC10~30V DC10~28V
负载电流 5~20mA 2.5~40mA
引线长度

导程线是根据型号的末尾记号,长度会有变化。

请参考感应器生产厂家的样本进行选型。

工作温度 -10℃~+60℃ -10℃~+60℃
防护等级 IP67 IP67

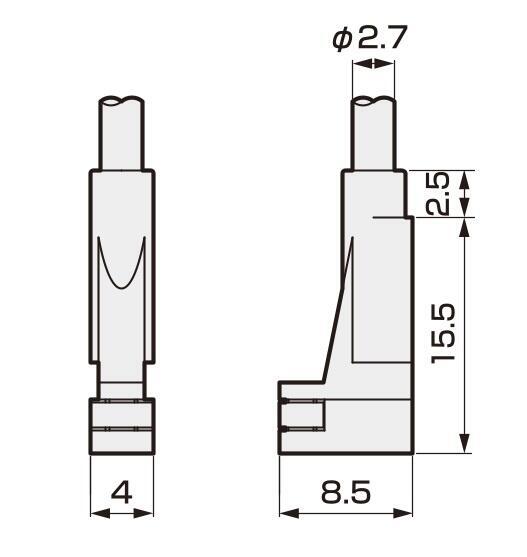

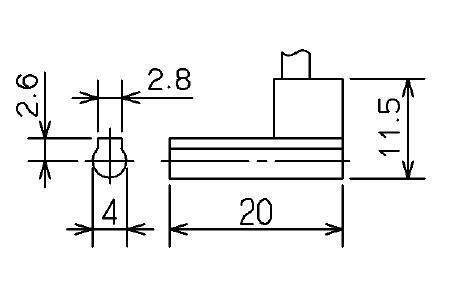

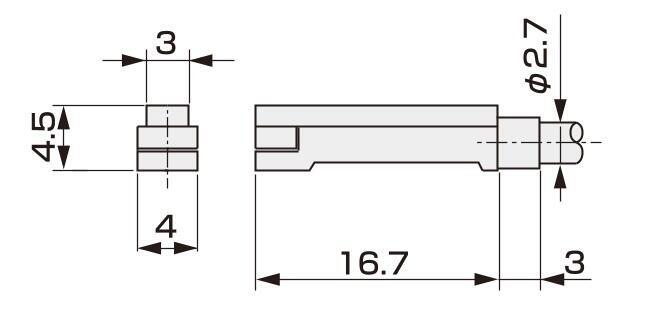

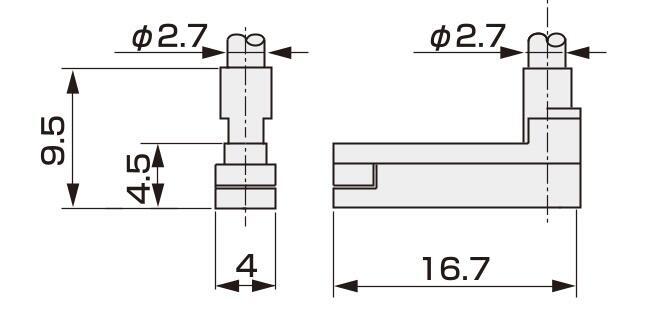

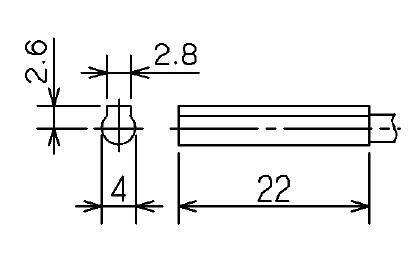

外形图
电路图 diagram_ckd.jpg diagram_D-M9B(V).jpg

注1:没有记载的导程开关使用时,反应灵敏度可能会发生不安定的情况。

兼容模型
型号 CKD SMC
F2H F2V F2S T2H T2V D-M9B D-M9BV
2爪型 NTS2 -
NPGT -
KTS2(注 2) 208~216 - -
KPG2 - -
KPGT2 - -
KPH2 - -
3爪型 NTS3 -
NTB3 -
KTS3(注 2) 309~317 - -
KPG3 306 307~330 -
KPGB3 - -
KPH-3 - -
快速换爪型 NTS-QM+NTS -
快换型 QGB06
QGBL06
-
QGB08 - -
拨动开关型 KOG5-2(注 1) - - -
KOG_A - -
KOG5-3(注 1) - - -

注1:引导开关不能连接到KOG5系列。

注2:引导开关不能用于KTS205、KTS206、KTS306或KTS307,因为它们检测到卡爪开闭位置不稳定。建议使用接 近开关来检测这些位置。
