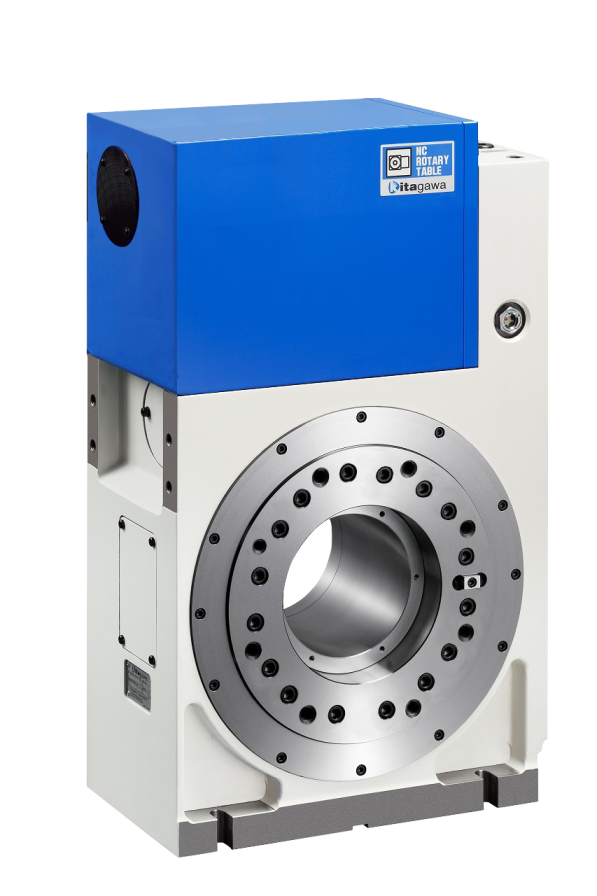

高性能数控回转分度盘 上部马达
TUX･TUS 系列

适合横式加工中心5轴复合加工的高性能型号，高性能

TUX･TUS 系列ズーム

TUX･TUS 系列

  • 高钢性可进行强力切削
  • 高精度
  • 上部马达扩大加工区域，适合横式加工中心5轴复合加工
  • 内藏气动液压辅助装置，虽用空压却可达到与油压锁紧相匹敌的高锁紧力矩（TUX时）
  • 可搭载传动螺杆/回转联轴
  • 可选择空油压锁紧方式或油压锁紧规格
  • 可搭载传动螺杆/回转联轴
  • 附加轴规格可实现有规模标准的高精度

*CE对应产品

下载目录页 (PDF)

产品规格

型　号 TUX200 TUX250 TUX320
分度盘直径(mm) ø 200 ø 250 ø 320
分度盘标准孔径(mm) ø 75H7 ø 105H7 ø 130H7
分度盘贯通孔径(mm) ø 52 ø 78 ø 110
中心高度(mm) 140 180 225
锁紧方式 空油压/ 油压 空油压/ 油压 空油压/ 油压
锁紧力矩(N·m)
(空压0.45MPa /油压3.5MPa时)		 600 1100 2600
马达轴换算惯性矩(kg·m2) 0.00055 0.00068 0.001
減速比 1/90 1/90 1/120
最高旋转速度 (min-1) 33.3
(马达 3000min-1时)		 33.3
(马达 3000min-1时)		 25
(马达 3000min-1时)
容许工作惯性矩(kg·m2) 0.50 0.98 2.24
分割精度(sec) 20 20 20
重复精度(sec) 4 4 4
产品重量(kg) 80 142 200
許容積載質量 纵向放置(kg) 100 125 180
尾部中心顶（选择项目） TS200RN TS250RN TS320RN
回转尾座/尾架套筒（选择项目） MSR142A/TSR142A
TSR142H		 MSR181A/TSR181A
TSR181H		 TSR181A45
TSR181H45
传动螺杆/回转联轴（选择项目） RJ40H20V02
油压/ 空压4ポート		 RJ70H25V01
油压/ 空压6ポート		 RJ70H32V01
油压/ 空压6ポート
外形图 北川专用控制器附属 2D -
-
-
-
3D
附加軸
(Fanuc规格)		 3D
选择项目部分　外形图 尾座 回转尾座
型　号 TUS400
分度盘直径(mm) ø320
分度盘(选择项目) ø400 键槽规格
分度盘标准孔径(mm) ø190H7
分度盘贯通孔径(mm) ø154
中心高度(mm) 255
锁紧方式 油压
锁紧力矩(N·m)
(油压3.5MPa时)		 7000
马达轴换算惯性矩(kg·m2) 0.0065
伺服马达 (Fanuc规格) αiF 12/4000-B
αiF 22/3000-B
減速比 1/90
最高旋转速度 (min-1) 22.2
(马达2000min-1时)
容许工作惯性矩(kg·m2) 5.00
分割精度(sec) 20
重复精度(sec) 4
产品重量(kg) 300
容许
负载重量		 纵向放置(kg) 250
尾部中心顶（选择项目） TS400RN
回转尾座/尾架套筒（选择项目） 订单式生产
传动螺杆/回转联轴（选择项目） 7MPa 6孔
7MPa 6+1孔
7MPa 8孔
25MPa 10+1孔
7MPa 12+1ポート		 和MP光栅尺并用
7MPa 6孔
7MPa 8孔
和旋转编码器并用
7MPa 6ポート
外形图 北川专用
控制器附属		 2D
3D
附加軸
(Fanuc规格)		 电缆线上部出线 电缆线测定方向出线
2D
3D
选择项目部分 外形图 尾部

注：传动螺杆的+1孔是多用途孔，请将其用作空压或油压孔、冷却液、用于工件着座检测传感器等 。请在询价时告知多功能孔的用途。
