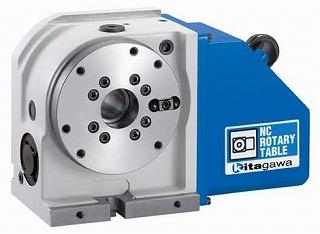

| 型 号 | MR162RAS71 | MR160LAFA6 | |||
|---|---|---|---|---|---|
| 分度盘直径(mm) | φ200 | φ165 | |||
| 分度盘标准孔径(mm) | φ50H7 | φ50H7 | |||
| 分度盘贯通孔径(mm) | φ40 | φ40 | |||
| 中心高度(mm) | 140 | 140 | |||
| 锁紧方式 | 空压 | 空压 | |||
| 锁紧力矩(N·m) (空圧0.5MPa) |
310 | 310 | |||
| 马达轴换算惯性矩(kg·m2) | 0.00008 | 0.00008 | |||
| 减速比 | 1/72 | 1/72 | |||
| 最高旋转速度(min-1) | 41.6 (马达3000min-1时) |
41.6 |
|||
| 容许工作惯性矩(kg·m2) | 0.51 | 0.51 | |||
| 分割精度(sec) | 20 | 20 | |||
| 重复精度(sec) | 4 | 4 | |||
| 产品重量(kg) | 41 | 41 | |||
| 容许负载重量 | 横向放置(kg) | 160 | 160 | ||
| 纵向放置(kg) | 80 | 80 | |||
| 尾部中心顶（选择项目） | MR160RN | MR160RN | |||
| 回转尾座/尾架套筒（选择项目） | MSR142A/TSR142A | MSR142A/TSR142A | |||
| 传动螺杆/回转联轴（选择项目） | RJ40H16Q 油压/空压4孔 |
RJ40H16Q 油压/空压4孔 |
|||
| 外形图 | 2D |  |
|
||
| TIF |  |
|
|||
| DXF |  |
|
|||
| DWG |  |
|
|||
| 3D | Parasolid |  |
|
||
| STEP |  |
|
|||
| 选择项目部分 外形图 |
尾座 回转尾座 | ||||
| 型 号 | MR200RAE22 | MR200LAE06 | |||
|---|---|---|---|---|---|
| 分度盘直径(mm) | φ202 | φ202 | |||
| 分度盘标准孔径(mm) | φ65H7 | φ65H7 | |||
| 分度盘贯通孔径(mm) | φ45 | φ45 | |||
| 中心高度(mm) | 140 | 140 | |||
| 锁紧方式 | 空压 | 空压 | |||
| 锁紧力矩(N·m) (空圧0.5MPa) |
350 | 350 | |||
| 马达轴换算惯性矩(kg·m2) | 0.00017 | 0.00017 | |||
| 减速比 | 1/90 | 1/90 | |||
| 最高旋转速度(min-1) |
MITSUBISHI 33.3 (马达3000min-1时) FANUC 22.2 (马达2000min-1时) |
MITSUBISHI 33.3 FANUC 22.2 |
|||
| 容许工作惯性矩(kg·m2) | 1.00 | 1.00 | |||
| 分割精度(sec) | 20 | 20 | |||
| 重复精度(sec) | 4 | 4 | |||
| 产品重量(kg) | 61 | 61 | |||
| 容许负载重量 | 横向放置(kg) | 200 | 200 | ||
| 纵向放置(kg) | 100 | 100 | |||
| 尾部中心顶（选择项目） | MR200RN | MR200RN | |||
| 回转尾座/尾架套筒（选择项目） | MSR142A/TSR142A | MSR142A/TSR142A | |||
| 传动螺杆/回转联轴（选择项目） | RJ40H20Q02 油压/空压4孔 |
RJ40H20Q02 油压/空压4孔 |
|||
| 外形图 | 2D | |
|
||
| TIF | |
|
|||
| DXF | |
|
|||
| DWG | |
|
|||
| 3D | Parasolid | |
|
||
| STEP | |
|
|||
| 选择项目部分 外形图 |
尾座 回转尾座 | ||||
| 型 号 | MR250RAE17 | MR250LAE06 | |||
|---|---|---|---|---|---|
| 分度盘直径(mm) | φ250 | φ250 | |||
| 分度盘标准孔径(mm) | φ100H7 | φ100H7 | |||
| 分度盘贯通孔径(mm) | φ70 | φ70 | |||
| 中心高度(mm) | 180 | 180 | |||
| 锁紧方式 | 空压 | 空压 | |||
| 锁紧力矩(N·m) (空圧0.5MPa) |
600 | 600 | |||
| 马达轴换算惯性矩(kg·m2) | 0.00031 | 0.00031 | |||
| 减速比 | 1/90 | 1/90 | |||
| 最高旋转速度(min-1) |
MITSUBISHI 33.3 (马达3000min-1时) FANUC 22.2 (马达2000min-1时) |
MITSUBISHI 33.3 FANUC 22.2 |
|||
| 容许工作惯性矩(kg·m2) | 1.95 | 1.95 | |||
| 分割精度(sec) | 20 | 20 | |||
| 重复精度(sec) | 4 | 4 | |||
| 产品重量(kg) | 85 | 85 | |||
| 容许负载重量 | 横向放置(kg) | 250 | 250 | ||
| 纵向放置(kg) | 125 | 125 | |||
| 尾部中心顶（选择项目） | MR250RN | MR250RN | |||
| 回转尾座/尾架套筒（选择项目） | MSR181A/TSR181A | MSR181A/TSR181A | |||
| 传动螺杆/回转联轴（选择项目） | RJ70H25Q02 油压/空压6孔 |
RJ70H25Q02 油压/空压6孔 |
|||
| 外形图 | 2D | |
|
||
| TIF | |
|
|||
| DXF | |
|
|||
| DWG | |
|
|||
| 3D | Parasolid | |
|
||
| STEP | |
|
|||
| 选择项目部分 外形图 |
尾座 回转尾座 | ||||
