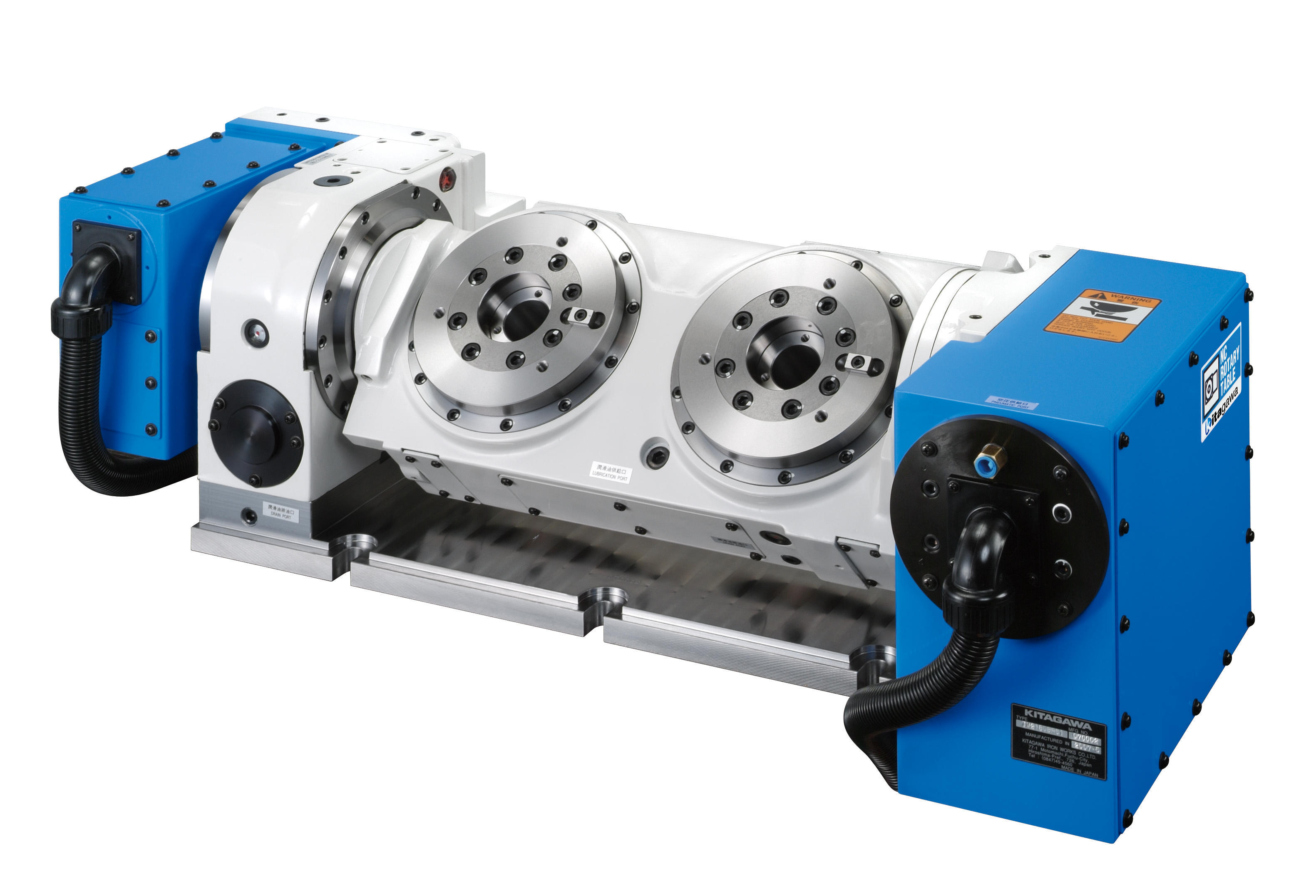

2轴倾斜型数控回转分度盘
TW2180

高生产性2轴倾斜型

TW2180ズーム

TW2180

  • 可装配小型加工中心
  • 同类产品中最小的横向长 999 mm
  • 传动螺杆/回转联轴完全内藏(选择安装) 简单可靠的治具配管
  • 高锁紧力矩

*CE对应产品

*2轴都是附加轴控制时,根据输出贸易管理令规定该当分度盘属于规制商品,在向海外输出时,需要日本经济产业省的许可。

产品规格

型 号TW2180
倾斜角度 -110°~+110°
分度盘直径(mm) ø180
分度盘标准孔径(mm) ø65H7
分度盘贯通孔径(mm) ø40
轴间距离(mm) 250
分度盘上面垂直时的中心距离 (mm) 200
锁紧方式旋转轴 空压
倾斜轴 空油压
锁紧力矩(N·m)
(空压0.5MPa)
旋转轴 400
倾斜轴 800
马达轴换算惯性矩 (kg·m2)旋转轴 0.000383
倾斜轴 0.00035
伺服马达 (FANUC spec.) αiF 2/5000-B
减速比旋转轴 1/90
倾斜轴 1/180
最高旋转速度回転軸(马达 3000min-1时) 33.3
倾斜轴(马达 3000min-1时) 16.6
容许工作惯性矩 (kgm2) 0.12
分割精度 (sec)旋转轴 30
倾斜轴 60
重复精度 (sec) 4
产品重量 (kg) 247
容许负载重量横向放置 (kg) 每一回转轴 30
纵向放置 (kg) 每一回转轴 30
传动螺杆/回转联轴(选择项目) RJ40TW2180
每一回转轴 油压/空压2孔 + 空压专用3孔
