Machine Tool

坚固紧凑设计回转分度盘

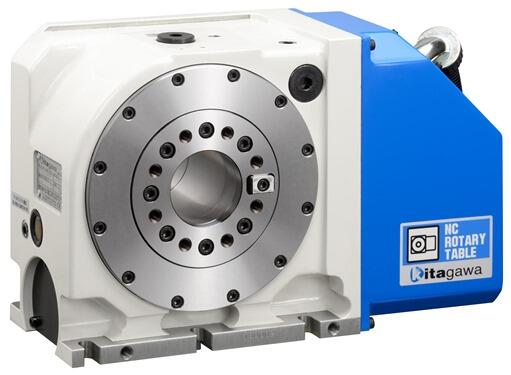

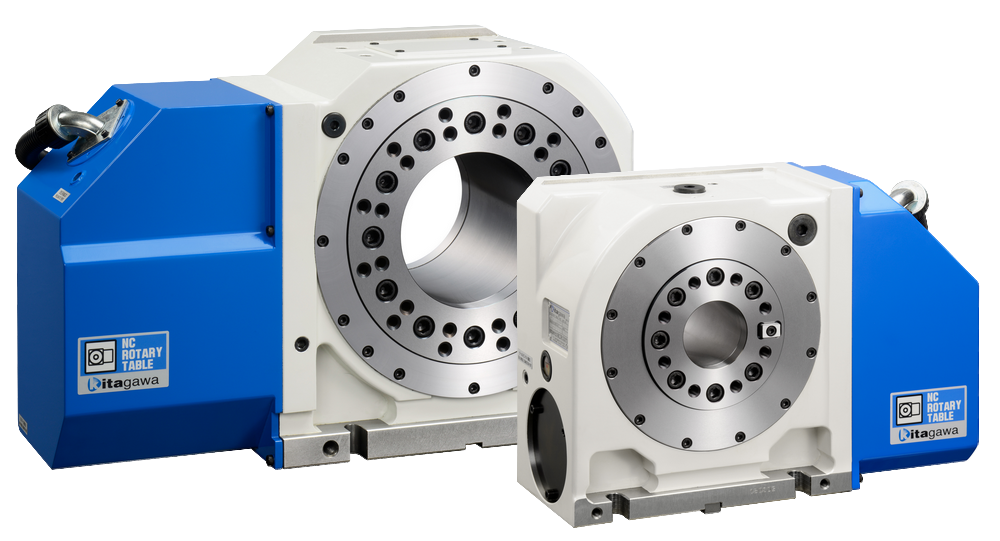

MK系列

高性能易用型

MK系列

性能向上、强有力的锁紧力矩
安装性向上、实效厚度的紧凑机体、有效改善切削末的清扫
根据用途可选择传动螺杯(油路分配器)

*CE对应产品

------------------------------------------------------------------------------

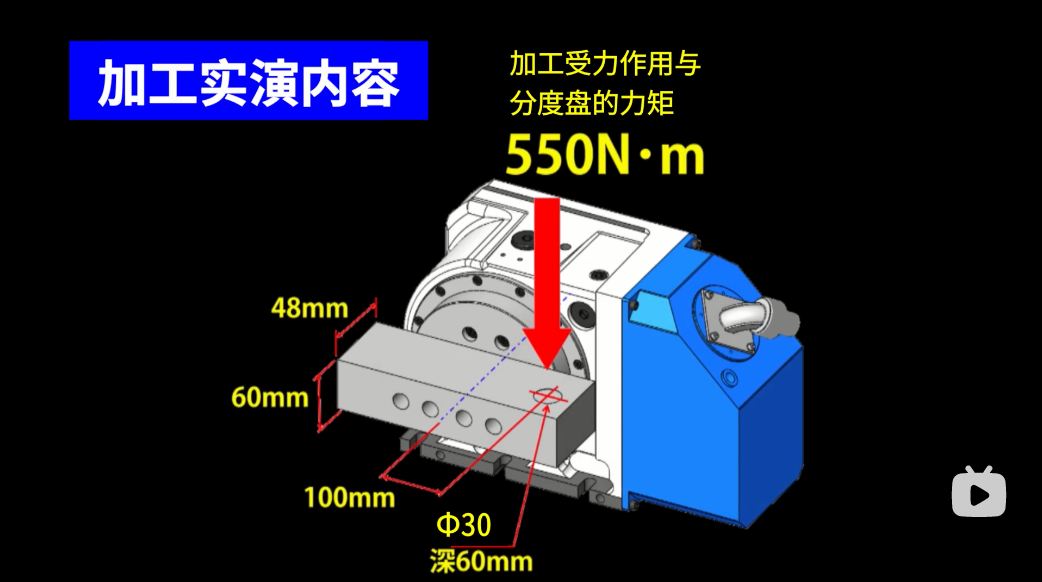

◆MK200数控回转分度盘的特长

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

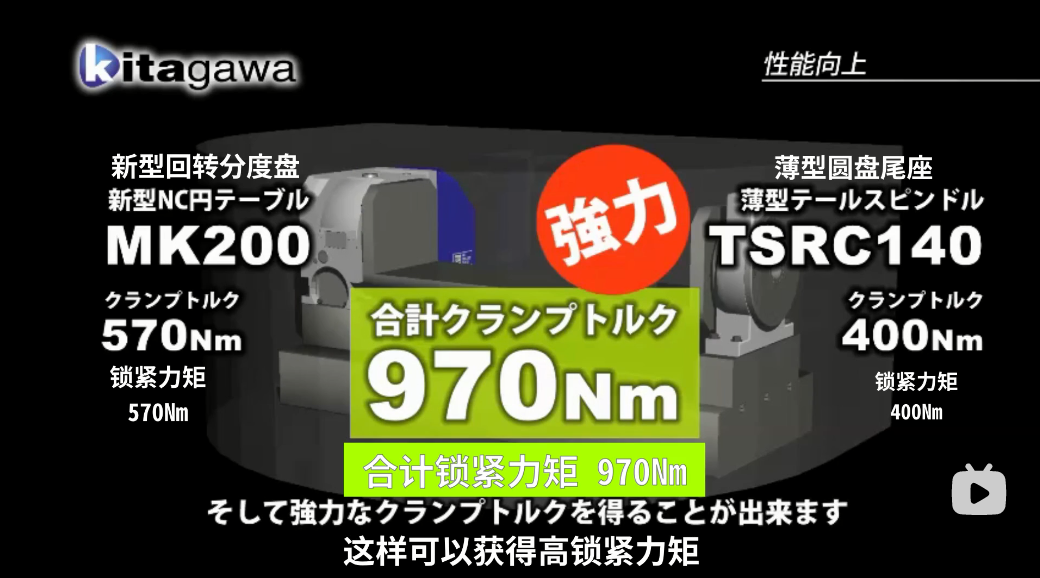

◆高刚性&紧凑型 MK200数控回转分度盘

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

◆ MR系列精度不良改善方法的视频（齿隙调整）

其余联轴器结构系列的型号也可以参考此视频进行齿隙调整（GT,CK,MK系列）

------------------------------------------------------------------------------------

下载目录页(PDF)

产品规格

型　号				MK200		MK250
马达右置				MK200RA	MK200RH	MK250RA	MK250RH
马达左置				MK200LA	MK200LH	MK250LA	MK250LH
分度盘直径 (mm)				ø 135		ø 155
分度盘标准孔径 (mm)				ø 65H7		ø 70H7
分度盘贯通孔径 (mm)				ø 70		ø 70
中心高度 (mm)				140		180
锁紧方式 (mm)				空压	油压 / 空油压	空压	油压 / 空油压
锁紧力矩(N·m)				570 (空压 0.5MPa)	1100 (油压 3.5MPa)	1000 (空压 0.5MPa)	2000 (油压 3.5MPa)
马达轴换算惯性矩 (FANUC规格) (kg·m²)				0.000095		0.00041
减速比				1/90		1/90
伺服马达 (Fanuc式样的场合)				αiF4/5000-D		αiF4/5000-D
最高旋转速度 (min^-1) (马达 3000min^-1)				33.3		33.3
容许工作惯性矩 (kg·m²)				1.00		1.95
分割精度(sec)				20		20
重复精度 (sec)				4		4
产品重量(kg)				60	61	95	97
容许负载重量		横向放置 (kg)		200		250
容许负载重量		纵向放置(kg)		100 (200)^注2)		125 (250)^注2)
允许载荷 (转台夹紧时)		允许轴向载荷 (推力) (kN)		17		21
		允许倾覆力矩 (N･m)		1100		1600
		允许扭矩 (N･m)		570	1100	1000	2000
允许切削扭矩 (kN)				270		480

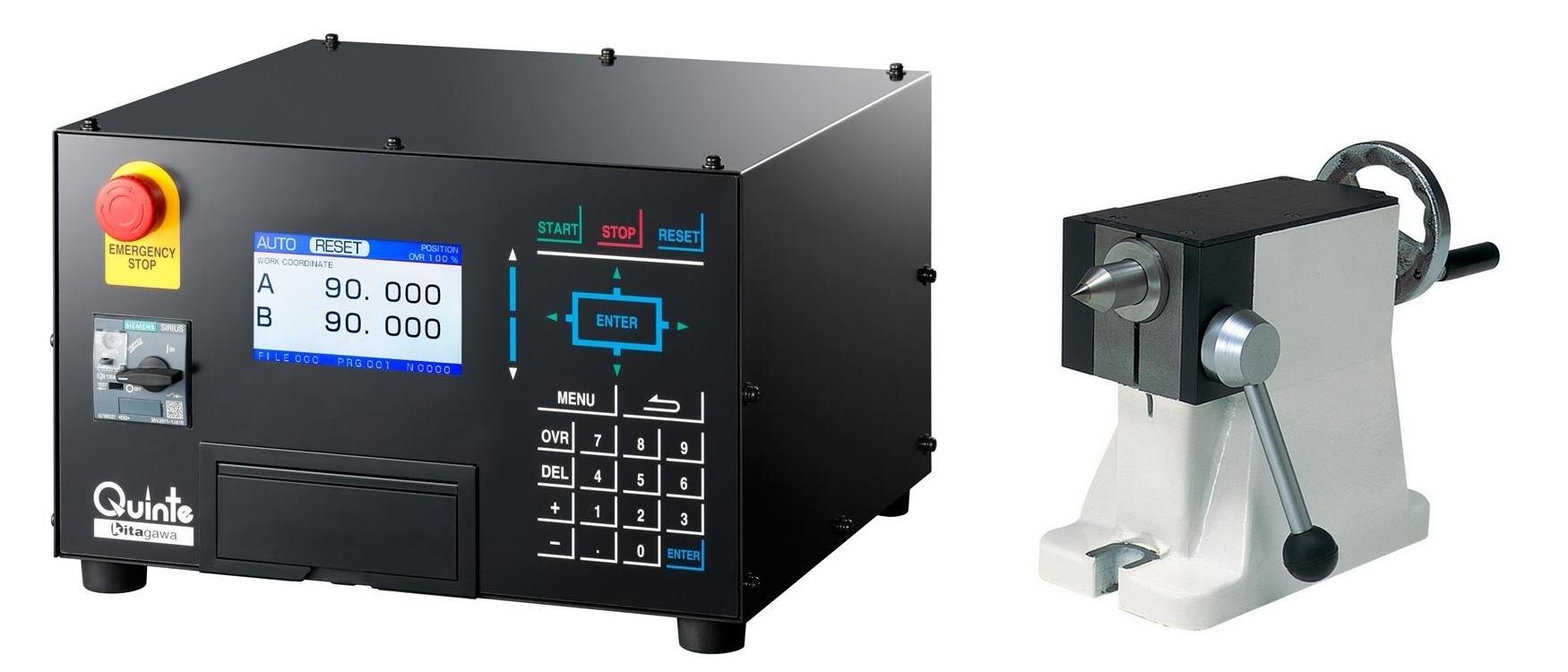

尾部中心顶（选择项目）				MR200RN		MR250RN
回转尾座/尾架套筒（选择项目）				MSRC140/MSR142A		MSR181A
动螺杆/回转联轴（选择项目）				7MPa 4-孔 25MPa 4-孔 7MPa 5-孔 (油压/空压 4 + 空压 1) 25MPa 6-孔 7MPa 7-孔 (油压/ 空压 6 + 1^注1))		7MPa 4-孔 25MPa 4-孔 7MPa 5-孔 (油压/空压 4 + 空压 1) 25MPa 6-孔 7MPa 7-孔 (油压/ 空压 6 + 1^注1))
外形图	北川专用控制器附属	2D



		3D	马达右置
			马达右置
			马达左置
			马达左置
	附加軸 (FANUC 规格)	3D	马达右置
			马达右置
			马达左置
			马达左置
7孔传动螺杆（油路分配器）外观图（选项）		2D



		3D
		3D
选择项目部分外形图				尾部尾座

注1) 7孔传动螺杆的+1孔是多用途孔，请将其用作空压或油压孔、冷却液、用于工件着座检测传感器等。请在询价时告知多功能孔的用途。

注2) 括号内为使用 TS、TSR 时的数值。

型　号				MK350
马达右置				MK350M (订单式生产)		MK350R (订单式生产)
马达左置				MK350H (订单式生产)		MK350L (订单式生产)
分度盘直径(mm)				ø275
选项分度盘				ø350锥孔规格, ø350 T形槽规格, ø400 T形槽规格
分度盘标准孔径(mm)				ø160H7
分度盘贯通孔径(mm)				ø160
中心高度(mm)				225
锁紧方式(mm)				油压 / 空油压
锁紧力矩(N·m)				6000 (油压3.5MPa)
				北川专用控制器规格
減速比				1/90		1/120
马达轴换算惯性矩 (kg·m²)				0.0018		0.00082
最高旋转速度(min^-1)				22.2 (马达 2000min^-1时)		16.6 (马达 2000min^-1时)
产品重量(kg)				200		185
				附加軸规格
減速比				1/90		1/120
马达轴换算 (kg·m²)				0.0017	0.0018	0.00081	0.0014
伺服马达附加軸(FANUC 规格)				αiF 8/4000-D	αiF 12/4000-D	αiF 8/4000-D	αiF 12/4000-D
最高旋转速度(min^-1)				33.3 (马达 3000min^-1时)		25.0 (马达 3000min^-1时)
产品重量(kg)				185	200	185	220
				共通规格
容许工作惯性矩(kg·m²)				7.66
分割精度(sec)				20
重复精度(sec)				4
容许负载重量		横向放置(kg)		500
容许负载重量		纵向放置 (kg)		250 (500)^注2)
允许载荷 (转台夹紧时)		允许轴向载荷 (推力) (kN)		38
		允许倾覆力矩 (N･m)		2700
		允许扭矩 (N･m)		6000
允许切削扭矩 (N･m)				1400
尾部中心顶（选择项目）				MR320RN
回转尾座/尾架套筒 (选择项目）				油压 TSR181H45 空压 TSR181A45
动螺杆/回转联轴（选择项目）				7MPa 6孔 7MPa 7孔(油空压6+1^注1)) 7MPa 8孔 25MPa 11孔(油空压10+1^注1)) 7MPa 13孔(油空压12+1^注1)) 7MPa 17孔(油空压16+1^注1))
外形图	北川专用控制器附属	2D	PDF
			TIF
			DXF
			DWG
		3D	马达右置
			马达右置
			马达左置
			马达左置
	附加軸 (FANUC规格)	減速比		1/90		1/120
		伺服马达		αiF 8/4000-D	αiF 12/4000-D	αiF 8/4000-D	αiF 12/4000-D
		2D	PDF
			TIF
			DXF
			DWG
		3D	马达右置
			马达右置
			马达左置
			马达左置
7孔传动螺杆（油路分配器）外观图（选项）		2D



		3D
		3D
选择项目部分外形图				尾部尾座

注1) 传动螺杆的+1孔是多用途孔，请将其用作空压或油压孔、冷却液、用于工件着座检测传感器等。请在询价时告知多功能孔的用途。

注2) 括号内为使用 TS、TSR 时的数值。

型　号			MK400
马达右置			MK400R
马达左置			MK400H
分度盘直径 (mm)			ø 400
分度盘标准孔径 (mm)			ø 180H7
分度盘贯通孔径 (mm)			ø 150
中心高度 (mm)			255
锁紧方式 (mm)			油压 / 空油压
锁紧力矩(N·m) (油压 3.5MPa)			6000
马达轴换算惯性矩（FANUC规格） (kg·m²)			0.0028
伺服马达附加軸 (FANUC 规格)			αiF 12/4000-D
减速比			1/180
最高旋转速度 (min^-1) (马达 2000min^-1)			11.1
容许工作惯性矩 (kg·m²)			14.0
分割精度(sec)			20
重复精度 (sec)			4
产品重量(kg)			350
容许负载重量		横向放置 (kg)	700
容许负载重量		纵向放置(kg)	350 (700)^注)
允许载荷 (转台夹紧时)		允许轴向载荷 (推力) (kN)	56
		允许倾覆力矩 (N･m)	6150
		允许扭矩 (N･m)	6000
允许切削扭矩 (N･m)			1700
尾部中心顶 (选择项目）			TS400RN
回转尾座/尾架套筒 (选择项目）			订单式生产
外形图	北川专用控制器附属	2D
	北川专用控制器附属	2D
	附加軸 (FANUC规格)	2D
	附加軸 (FANUC规格)	2D
