*CE对应产品
------------------------------------------------------------------------------------
点击下面视频(bilibili 哔哩哔哩)
其余联轴器结构系列的型号也可以参考此视频进行齿隙调整（GT,CK,MK系列）
------------------------------------------------------------------------------------

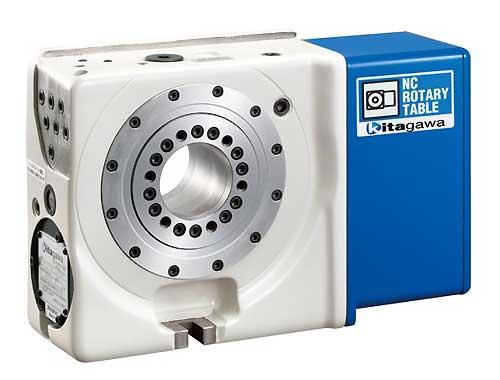

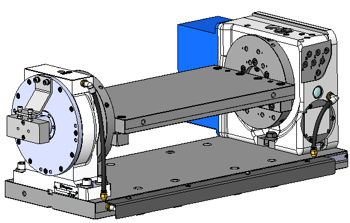

| 型 号 | CK160 | CKR160 | |||
|---|---|---|---|---|---|
| 分度盘直径 (mm) | 114 | 114 | |||
| 分度盘标准孔径 (mm) | 65H7 | 65H7 | |||
| 分度盘贯通孔径 (mm) | 65 | - | |||
| 中心高度 (mm) | 140 | 140 | |||
| 锁紧方式 | 空压 | 空压 | |||
| 锁紧力矩(N·m) (空圧0.5MPa) |
340 | 340 | |||
| 马达轴换算惯性矩 (kg･m2) | 0.00009 | 0.00009 | |||
| 减速比 | 1/72 | 1/72 | |||
| 最高旋转速度 (min-1) | 41.6 （马达 3000min-1时） |
41.6 （马达 3000min-1时） |
|||
| 容许工作惯性矩 (kg･m2) | 0.51 | 0.51 | |||
| 分割精度 (sec) | 20 | 20 | |||
| 重复精度 (sec) | 4 | 4 | |||
| 产品重量 (kg) | 40 | 41 | |||
| 容许负载重量 | 横向放置 (kg) | 160 | 160 | ||
| 纵向放置 (kg) | 80 | 80 | |||
| 回转尾座/尾架套筒（选择项目） | MSRC140/TSRC140 MSR142A/TSR142A |
MSRC140/TSRC140 MSR142A/TSR142A |
|||
| 传动螺杆/回转联轴（选择项目） | - | 油压/空压 7孔 注1 | |||
| 外形图 | 北川专用控制器附属 | 2D |   |
|
|
| TIF | |
|
|||
| DXF | |
|
|||
| DWG | |
|
|||
| 3D | Parasolid | |
|
||
| STEP | |
|
|||
| 附加軸(FANUC spec.) | 3D | Parasolid | |
|
|
| STEP | |
|
|||
| 选择项目部分 外形图 |
回转尾座 | ||||
| 型 号 | CK200 | CKR200 | |||
|---|---|---|---|---|---|
| 分度盘直径(mm) | 130 | 130 | |||
| 分度盘标准孔径(mm) | 65H7 | 65H7 | |||
| 分度盘贯通孔径(mm) | 65 | - | |||
| 中心高度(mm) | 150 | 150 | |||
| 锁紧方式 | 空压 | 空压 | |||
| 锁紧力矩(N·m) (空圧0.5MPa) |
400 | 400 | |||
| 马达轴换算惯性矩(kg·m2) | 0.00017 | 0.00017 | |||
| 减速比 | 1/120 | 1/120 | |||
| 最高旋转速度(min-1) | 25 (马达3000min-1时) |
25 (马达3000min-1时) |
|||
| 容许工作惯性矩(kg·m2) | 1.00 | 1.00 | |||
| 分割精度(sec) | 20 | 20 | |||
| 重复精度(sec) | 4 | 4 | |||
| 产品重量(kg) | 47 | 49 | |||
| 容许负载重量 | 横向放置(kg) | 160 | 160 | ||
| 纵向放置(kg) | 80 | 80 | |||
| 回转尾座/尾架套筒（选择项目） | MSRC150/TSRC150 | MSRC150/TSRC150 | |||
| 传动螺杆/回转联轴（选择项目） | - | 油压/空压 8孔 注1 |
|||
| 外形图 | 北川专用控制器附属 | 2D |  |
|
|
| TIF |  |
|
|||
| DXF |  |
|
|||
| DWG |  |
|
|||
| 3D | Parasolid | |
|
||
| STEP | |
|
|||
| 附加軸(FANUC spec.) | 3D | Parasolid | |
|
|
| STEP | |
|
|||
| 选择项目部分 外形图 |
回转尾座 | ||||
注 1) 所有端口都可用于气压和油压，不可用于冷却液
注 2) 请向北川咨询尾座。
