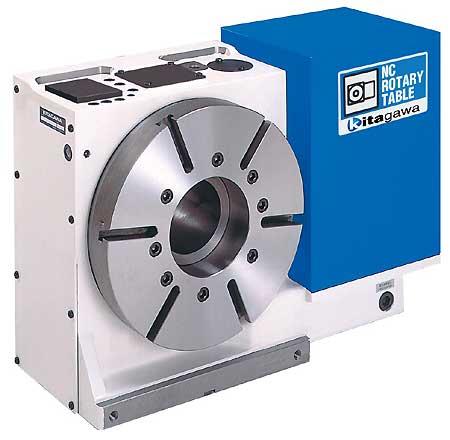

高性能数控回转分度盘-伺服马达 立式横卧式兼用
TR(X) 系列

适合大型工件加工的高性能型号

TR(X) 系列ズーム

TR(X) 系列

  • 高钢性可进行强力切削
  • 油压锁紧规格
  • 高精度
  • 可搭载传动螺杆/回转联轴
  • 可立式或卧式放置
  • 大贯通孔
  • 附加轴规格时可实现有规模标准的高精度

*CE对应产品

----------------------------------------------------------------

点击下面

产品规格

型　号 TLX250 TLX320 TRX321
分度盘直径(mm) ø 250 ø 320 ø 320
分度盘标准孔径(mm) ø 105H7 ø 135H7 ø 135H7
分度盘贯通孔径(mm) ø 78 ø 110 ø 110
中心高度(mm) 180 225 225
锁紧方式 油压 油压 油压
锁紧力矩(N·m)
(油压3.5MPa时)		 1100 2600 2600
马达轴换算惯性矩
(kg·m2)		 0.00073 0.00085 0.00085
减速比 附加轴规格(Fanuc 规格) 1/90 1/120 1/120
M信号规格 1/90 1/180 1/180
最高旋转速度
(min-1)		 附加轴规格(Fanuc 规格) 33.3
(马达3000min-1時)		 25
(马达3000min-1時)		 25
(马达3000min-1時)
M信号规格 33.3
(马达3000min-1時)		 16.6
(马达3000min-1時)		 16.6
(马达3000min-1時)
容许工作惯性矩
(kg·m2)		 1.95 4.48 4.48
分割精度(sec) 20 20 20
重复精度(sec) 4 4 4
产品重量(kg) 142 196 196
容许负载重量 横向放置(kg) 250 350 350
纵向放置(kg) 125 180 180
尾部中心顶
（选择项目）		 TS250RN TS320RN TS320RN
回转尾座/尾架套筒
（选择项目）		 TSR181A/TSR181A
TSR181H		 TSR181A45
TSR181H45		 TSR181A45
TSR181H45
传动螺杆/回转联轴
（选择项目）		 RJ70H25D05
油压/空压6孔		 RJ70H32K02
油压/空压6孔		 RJ70H32K02
油压/空压6孔
外形图 北川专用控制器附属 2D - -
- -
- -
3D -
-
附加軸
(Fanuc 规格)		 2D - -
- -
- -
3D -
-
选择项目部分外形图 尾座 回转尾座
型　号 TR400(TL) TR500(TL) TR630
分度盘直径(mm) ø 400 ø 500 ø 630
分度盘标准孔径(mm) ø 180H7 ø 200H7 ø 280H7
分度盘贯通孔径(mm) ø 150 ø 170 ø 250
中心高度(mm) 255 310 400
锁紧方式 油压 油压 油压
锁紧力矩(N·m)
(油压3.5MPa时)		 2500 3200 4000
马达轴换算惯性矩
(kg·m2)		 0.0028 0.0028 0.0064
减速比 附加轴规格(Fanuc 规格) 1/180 1/180 1/180
M信号规格 1/180 1/180 1/180
最高旋转速度
(min-1)		 附加轴规格(Fanuc 规格) 11.1
(马达2000min-1時)		 11.1
(马达2000min-1時)		 11.1
(马达2000min-1時)
M信号规格 11.1
(马达2000min-1時)		 11.1
(马达2000min-1時)		 8.3
(马达1500min-1時)
容许工作惯性矩
(kg·m2)		 10.00 18.73 49.62
分割精度(sec) 20 20 20
重复精度(sec) 4 4 4
产品重量(kg) 350 550 900
容许负载重量 横向放置(kg) 500 600 1000
纵向放置(kg) 250 300 400
尾部中心顶
（选择项目）		 TS400RN TS500RN TS630RN
回转尾座/尾架套筒
（选择项目）		 订单式生产 订单式生产 订单式生产
传动螺杆/回转联轴
（选择项目）		 订单式生产 订单式生产 订单式生产
外形图 北川专用控制器附属 3D -
-
附加軸
(Fanuc 规格)		 3D
