*CE对应产品

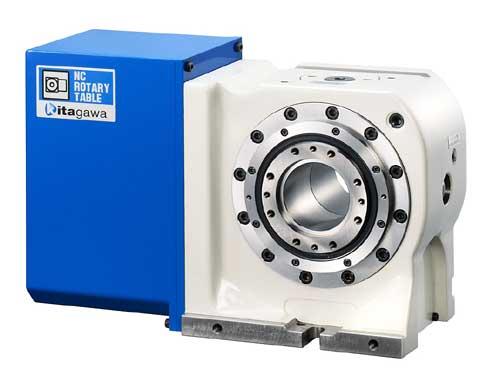

| 型 号 | RK201 | |
|---|---|---|
| 马达右置 | 订单式生产 | |
| 马达左置 | 订单式生产 | |
| 分度盘直径(mm) | ø134 | |
| 分度盘标准孔径(mm) | ø80 +0.06/+0.02 | |
| 分度盘贯通孔径(mm) | ø70 | |
| 中心高度(mm) | 150 | |
| 锁紧方式 | 空压 | |
| 锁紧力矩(N·m) (空压0.5MPa) |
340 | |
| 最大瞬时保持力矩 | (240) 注1) | |
| 最大连续保持力矩 | (108) 注1) | |
| 马达轴换算惯性矩(kg·m2) | 0.000486 | |
| 伺服马达 (Fanuc式样的场合) | ||
| 减速比 | 1/20 | |
| 最高旋转速度(min-1) | 100 | |
| 容许工作惯性矩(kg·m2) | 0.6 | |
| 分割精度(sec) | 20 | |
| 重复精度(sec) | 4 | |
| 产品重量(kg) | 68 | |
| 容许负载重量 | 横向放置(kg) | 120 |
| 纵向放置(kg) | 60 (120) 注6) | |
| 尾部中心顶（选择项目） | TS160RN** | |
| 回转尾座/尾架套筒（选择项目） | TSRC/MSRC150 | |
| 传动螺杆/回转联轴（选择项目） | RJ70Y20Z03 油压/空压 8孔 |
|
| 外形图 北川专用控制器附属 | 2D |  |
 |
||
 |
||
 |
||
| 外形图 附加軸 (FANUC spec.) | 2D | |
|
||
|
||
|
||
注1）最大瞬时保持力矩和最大连续保持力矩为使用本公司M信号控制器时的数值。对于附加轴，各电机的数值有所不同。
注2）使用RK201缩短节拍时间时，不使用机械式制动器、通过电机力矩保持是有效的。此时，锁紧力矩为连续保持力矩。
注3）不使用RK201的机械式制动器时，请在停止期间通过电机力矩进行保持。
注4）不使用RK201的机械式制动器时，电源关闭或发生伺服报警时将无法保持停止位置。启动及重新启动时，工作台可能会旋转。
注5）搭载发那科株式会社ROBODRILL时，电机将变更为αiF8/3000-D，规格也将随之变更。
注6）括号内为使用TS、TSR时的数值。
