Machine Tool

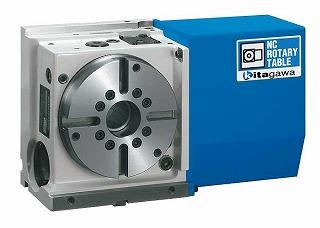

| 型 号 | TMX250HM09 | ||||
|---|---|---|---|---|---|
| 分度盘直径(mm) | φ 250 | ||||
| 分度盘标准孔径(mm) | φ105H7 | ||||
| 分度盘贯通孔径(mm) | ø 78 | ||||
| 中心高度(mm) | 180 | ||||
| 锁紧方式 | 油压 | ||||
| 锁紧力矩(N·m) (油压3.5MPa) |
1100 | ||||
| 马达轴换算惯性矩(kg·m2) | 0.00056 | ||||
| 减速比 | 1/90 | ||||
| 最高旋转速度(min-1) | 33.3 (马达3000min-1时) |
||||
| 容许工作惯性矩(kg·m2) | 1.95 | ||||
| 分割精度(sec) | 20 | ||||
| 重复精度(sec) | 4 | ||||
| 产品重量(kg) | 101 | ||||
| 容许负载重量 | 横向放置(kg) | 250 | |||
| 纵向放置(kg) | 125 | ||||
| 尾部中心顶（选择项目） | TS250RN | ||||
| 回转尾座/尾架套筒（选择项目） | MSR181A/TSR181A | ||||
| 传动螺杆/回转联轴（选择项目） | RJ70H25D05 油压 / 空压6孔 |
||||
| 外形图 | 2D |  |
|||
| TIF |  |
||||
| DXF |  |
||||
| DWG |  |
||||
| 3D | Parasolid |  |
|||
| STEP |  |
||||
| 选择项目部分 外形图 |
尾座 回转尾座 | ||||
