滚齿凸轮构造的数控回转分度盘
RKT500/RKT600

可搭载于BT30小型加工中心上的紧凑型设计

RKT500/RKT600ズーム

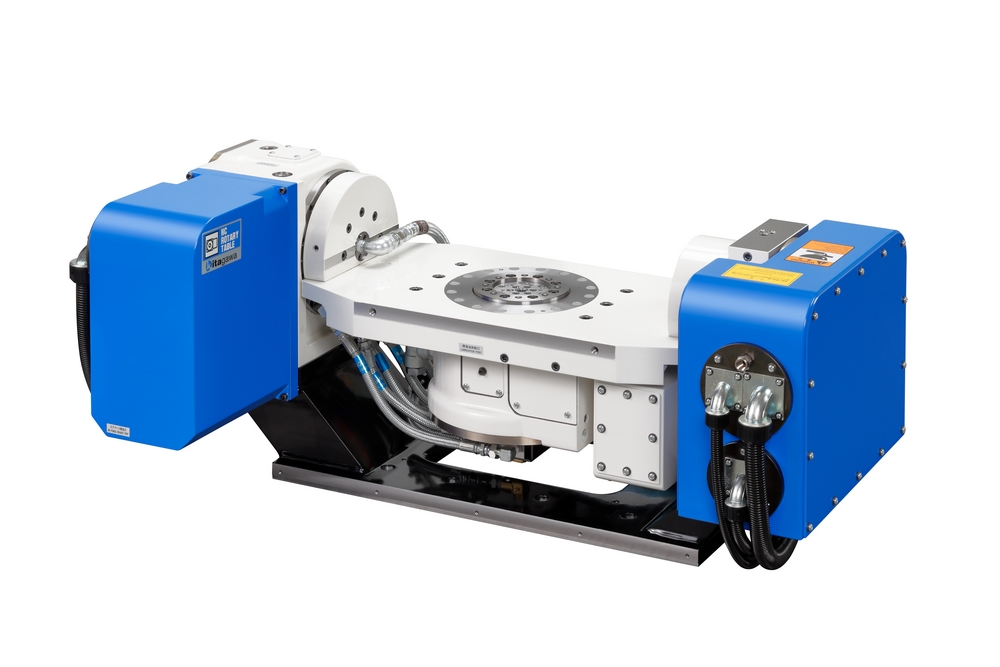

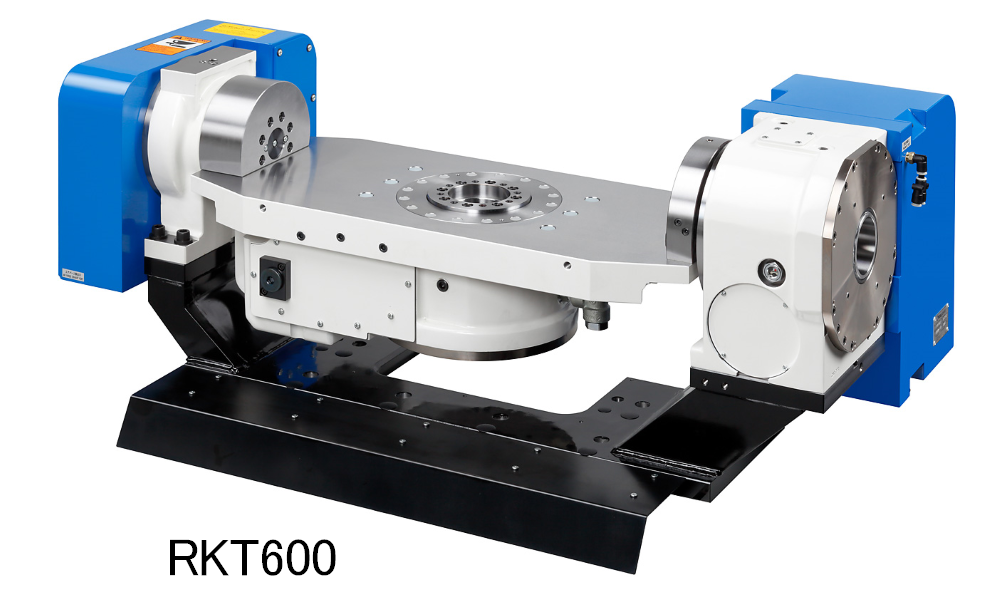

RKT500/RKT600

  • 2023年日本【超モノづくり部品大賞「機械・ロボット部品賞」】得奖
  • 小型轻量化设计，可搭载于BT30加工中心使用
  • 采用滚齿凸轮结构，实现了长期安定的精度保持及高速旋转的可能
  • 可选配油路分配器：
    RKT500：7端口（6个液压/气压端口+1个中心通用端口）或
    11端口（10个液压/气压端口+1个中心通用端口）
    RKT600：11端口（10个液压/气压端口+1个中心通用端口）。

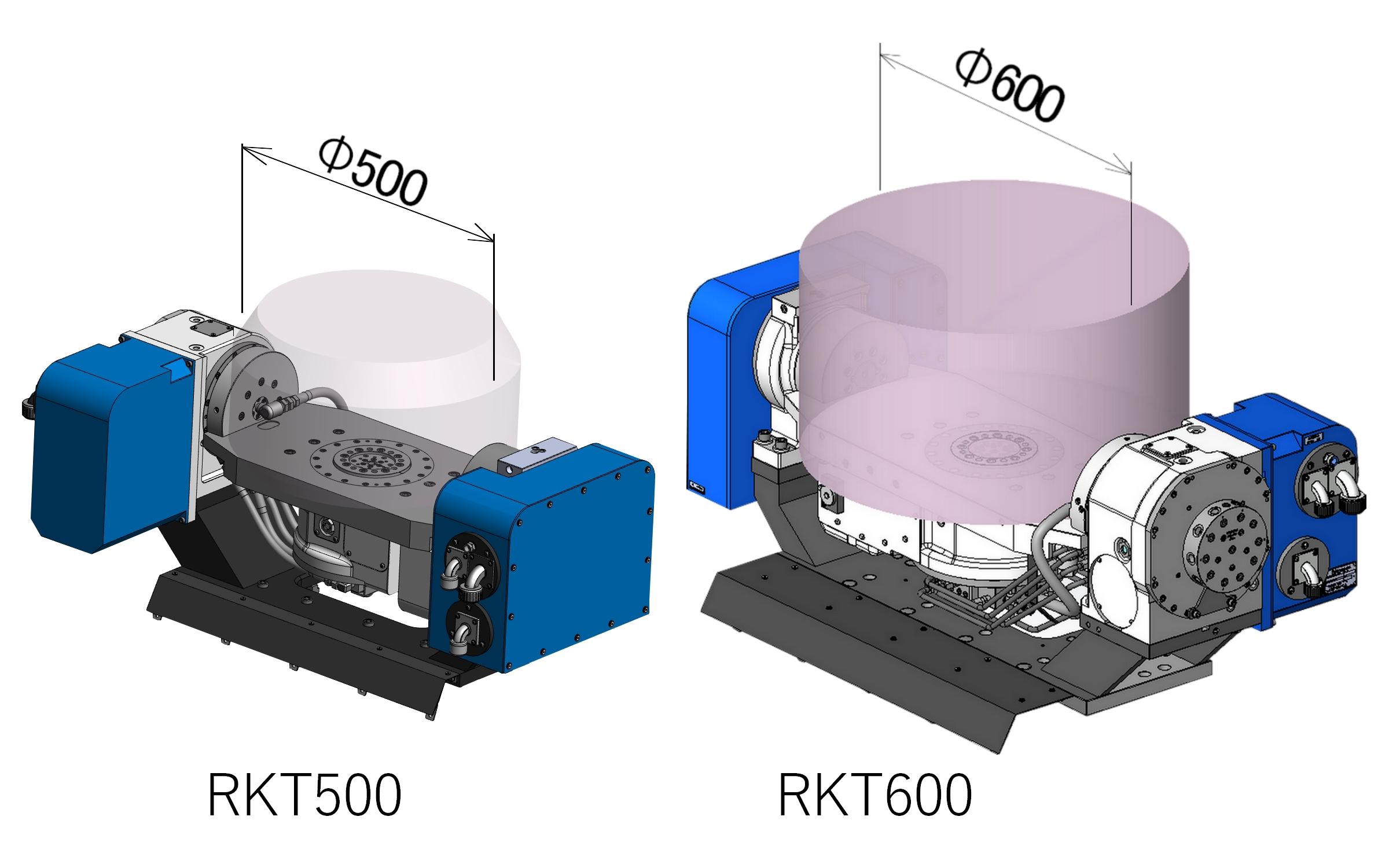

  • 最大工件加工范围
    RKT500：Φ500
    RKT600：Φ600

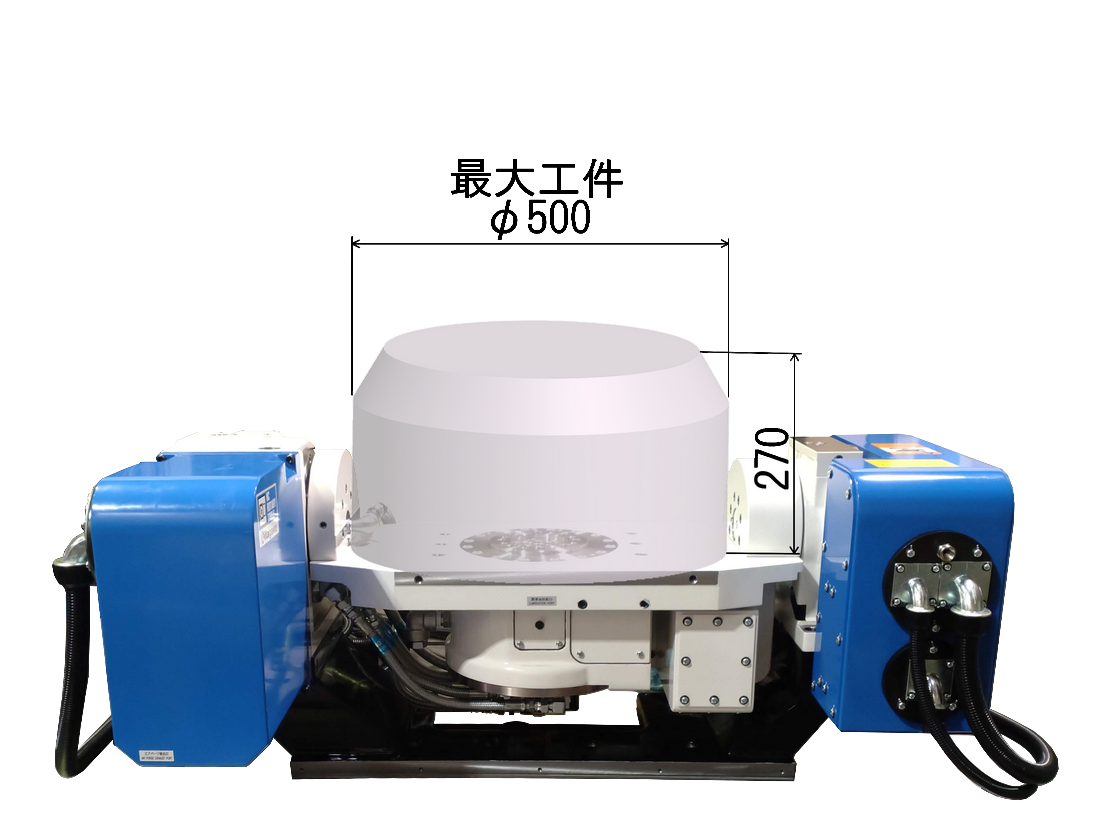

    ”最大工件"

*CE对应产品

注意1） 2轴附加轴规格的场合，是受日本出口管理令附表第1的6项中（8）内容的限制商品，海外出口需要经济产业部的许可申请。
注意2） 想要在BT40，BT50加工中心上使用时，请根据实际的加工条件选定型号使用。

-----------------------------------------------------------------------

另外有防尘防水式样可供选择，请参考下方连接

下载目录页 (PDF)

产品规格

型　号 RKT500
2轴附加信号		 RKT500
倾斜轴M信号		 RKT600
2轴附加信号		 RKT600
倾斜轴M信号
倾斜角度 -30°～+120° -120°～+120°
分度盘直径(mm) ø134
分度盘基准孔径(mm) ø80+0.06/+0.02
分度盘贯通孔经(mm)
(油路分配器不使用时)		 ø70
垂直时中心高(mm) 310
锁紧方式 空压
锁紧力矩(N·m)
(空压0.5MPa時)		 旋转轴 600
倾斜轴 740
马达轴惯性力矩
イナーシャ
(kg·m2)		 旋转轴 0.0004
倾斜轴 0.00511 0.0065 0.0028 0.0065
伺服马达
(Fanuc式样的场合)		 旋转轴 αiS4/5000-B
倾斜轴 βiS12/3000-B Quinte
专用马达		 βiS8/3000-B Quinte
专用马达
减速比 旋转轴 1/50
倾斜轴 1/20 1/30
最高旋转速度
(min-1)		 旋转轴 80 (75) *1 80 (60) *1
倾斜轴 70 (50) *1 50 (33.3) *1
容许工件惯性矩(kg·m2) 1.8
分度精度(sec) 旋转轴 30
倾斜轴 30
重复精度(sec) 旋转轴 4
倾斜轴 4
产品质量(kg) 285 296
容许负载重量 水平时(kg) 100
倾斜时(kg) 100
油路分配器
(选择项)		 6个液压/气压端口+
1个中心通用端口*3		 10个液压/气压端口+
1个中心通用端口*3
10个液压/气压端口+
1个中心通用端口*3
外
形
图		 Fanuc规格 2D
3D

*1 工件的偏心力矩在50Nm以上的场合，旋转轴的最高旋转速度参照（）内的数值
*2 工件的重量在50Kg以上的场合，倾斜轴的最高旋转速度参照（）内的数值

*3 中心通用孔可供连接切削液，或最大1.5MPa的空压或油压等使用
