Machine Tool
*CE对应产品

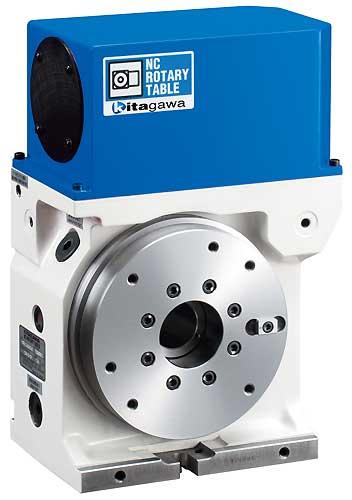

| 型 号 | MRT200 | ||
|---|---|---|---|
| 分度盘直径(mm) | φ202 | ||
| 分度盘标准孔径(mm) | φ65H7 | ||
| 分度盘贯通孔径(mm) | φ45 | ||
| 中心高度(mm) | 140 | ||
| 锁紧方式 | 空压 | ||
| 锁紧力矩(N·m) (空圧0.5MPa) |
350 | ||
| 马达轴换算惯性矩(kg·m2) | 0.00017 | ||
| 减速比 | 1/90 | ||
| 最高旋转速度(min-1) | 33.3 (马达3000min-1时) |
||
| 容许工作惯性矩(kg·m2) | 1.00 | ||
| 分割精度(sec) | 20 | ||
| 重复精度(sec) | 4 | ||
| 产品重量(kg) | 70 | ||
| 容许负载重量 | 横向放置(kg) | - | |
| 纵向放置(kg) | 100 | ||
| 尾部中心顶（选择项目） | MR200RN | ||
| 回转尾座/尾架套筒（选择项目） | MSR142A/TSR142A | ||
| 传动螺杆/回转联轴（选择项目） | RJ40H20Q02 油压/空压 4孔 |
||
| 外形图 | 北川专用控制器附属 | 2D |  |
 |
|||
 |
|||
 |
|||
| 3D |  |
||
 |
|||
| 附加軸 (FANUC spec.) |
3D | |
|
|
|||
| 选择项目部分 外形图 |
尾座 回转尾座 | ||
