大通孔卡盘
B系列

大工件也能安定加工，大型标准卡盘

B系列ズーム

B系列

  • 贯通孔径 15英寸 φ117.5, 18英寸 φ117.5 21英寸 φ140.0, 24英寸 φ165.0

*CE对应产品

下载使用说明（PDF）

产品规格

【重要】以下规格表中记载的容许最大拉力、容许最大静止夹持力为外径夹持时的数值。

在内径夹持中使用时，请在允许最大拉力的1/2以下使用

型　号 B-15 B-18 B-21 B-24 B-28
贯通孔径 (mm) 117.5 117.5 140 165 195
夹持范围 (mm) 最大 381 450 530 610 700
最小 30 30 87 109 140
爪行程 (直径) (mm) 10.6 10.6 10.6 10.6 10.6
活塞行程 (mm) 23 23 23 23 23
容许最大拉力 (kN) 71 71 90 90 90
最大静止夹持力 (kN) 180 180 234 234 234
容许最高回转速度 (min-1) 2500 2000 1700 1400 1100
转动惯量 (kg･m2) 2.273 4.451 8.95 16.6 29.14
质量 (kg) (含有标准软爪) 120 164 235 293 348
适配油缸 F2511H F2511H F2511H F2511H F2511H
适配软爪
注意) 没有附带爪的安装螺栓		 标准爪･高爪 标准爪･高爪 标准爪･高爪 标准爪･高爪 标准爪･高爪
适配硬爪
注意) 没有附带爪的安装螺栓		 HB15A1 HB15A1 HB18B2 HB18B2 HB18B2
硬爪-夹持范围 请点击查看
外形图 2D
ー
3D

注）3D数据包括两种爪位置：开口端（UC）和闭合端（OC）。
仅 B-28 包含以下五种类型：开口端 (UC)、闭合端 (OC)、行程中心 (HCL)、正常行程闭合端 (HOL) 和正常行程开口端 (HUL)。

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

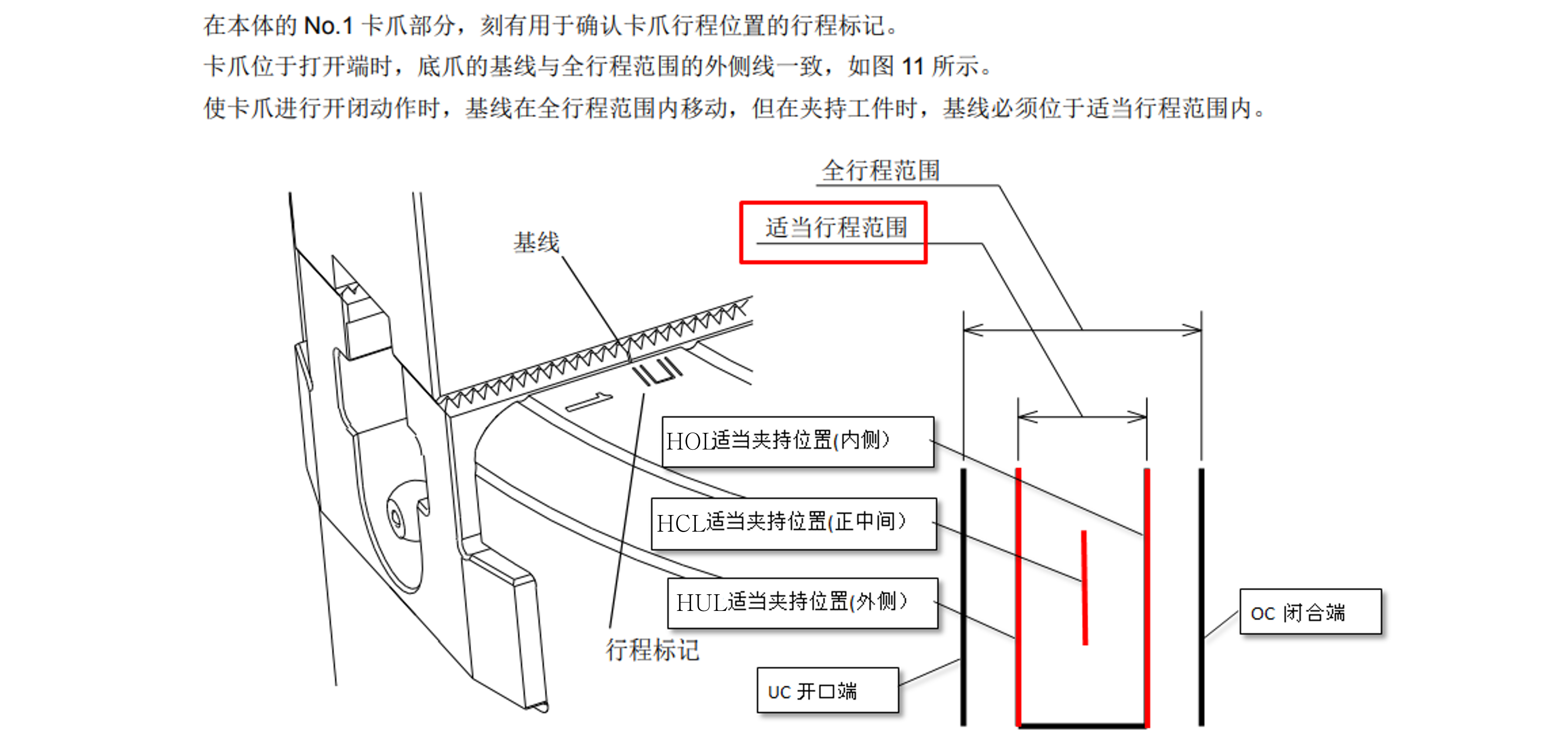

3种方式的卡爪的适当夹持位置

HCL 适当夹持位置(正中间）・HOL 适当夹持位置（内侧）・

HUL 适当夹持位置（外侧）


★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
