Machine Tool

3爪大孔径强力卡盘
B-200系列

标准强力卡盘

B-200系列ズーム

B-200系列

  • 楔形构造的大通孔中空卡盘
  • 强力的夹持能力
  • 可以对应高速旋转

*CE对应产品

------------------------------------------------------------------------------

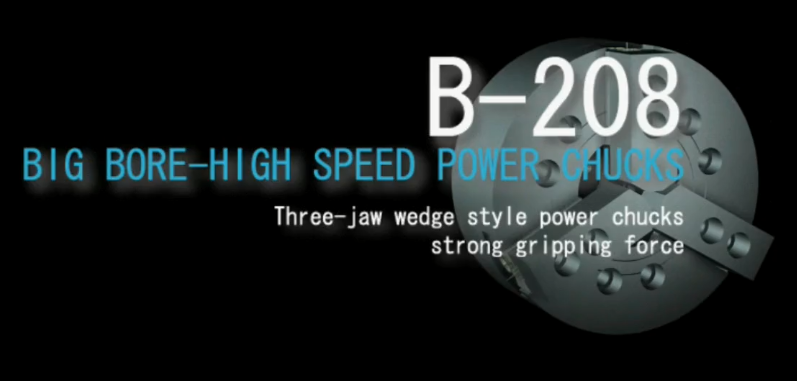

B200卡盘的构造(bilibili 哔哩哔哩)

B200卡盘的构造

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

下载使用说明（PDF）

产品规格

【重要】以下规格表中记载的容许最大拉力、容许最大静止夹持力为外径夹持时的数值。

在内径夹持中使用时，请在允许最大拉力的1/2以下使用

型　号 B-204 B-205 B-206 B-208
贯通孔径 (mm) 26 33 45 52
夹持范围 (mm) 最大 110 135 169 210
最小 7 12 16 13
爪行程（直径） (mm) 5.4 5.4 5.5 7.4
活塞行程 (mm) 10 10 12 16
容许最大拉力 (kN) 14 17.5 22 34.8
最大静止夹持力 (kN) 28.5 36 57 86
容许最高回转速度 (min-1) 8000 7000 6000 5000
转动惯量 (kg･m2) 0.007 0.018 0.058 0.17
质量(kg) (含有标准软爪) 4 6.7 11.9 22.3
适配油缸 F0933H F0933H S1246 S1552
适配软爪
注意) 没有附带爪的安装螺栓		 标准爪･高爪 标准爪･高爪 标准爪･高爪 标准爪･高爪
适配硬爪
注意) 没有附带爪的安装螺栓		 HB04N1 HB04N1 HB06A1
HB06B1		 HB08A1
硬爪-夹持范围 请点击查看
※海外销售中止（2021年7月以后）

继续销售

 继续销售 BR06切换替代 BR08切换替代
外形图 2D PDF
DXF
DWG
3D Parasolid
STEP
型　号 B-210 B-212 B-215
贯通孔径 (mm) 75 91 100
夹持范围 (mm) 最大 254 304 381
最小 31 34 50
爪行程 (直径) (mm) 8.8 10.6 10.6
活塞行程 (mm) 19 23 23
容许最大拉力 (kN) 43 55 98
最大静止夹持力 (kN) 111 144 249
容许最高回转速度 (min-1) 4200 3300 2800
转动惯量 (kg･m2) 0.315 0.738 2.2
质量 (kg) (含有标准软爪) 34.5 55.3 116
适配油缸 S1875 S2091 F2511H
适配软爪
注意) 没有附带爪的安装螺栓		 标准爪 ･高爪 标准爪･高爪 标准爪･高爪
适配硬爪
注意) 没有附带爪的安装螺栓		 HB10A1 HB12N1 HB15N1
硬爪-夹持范围 请点击查看
※海外销售中止（2021年7月以后）
 BR10切换替代 继续销售 继续销售
外形图 2D PDF
DXF
DWG
3D Parasolid
STEP

注）3D数据包括两种类型的卡爪位置：开口端（UC）和闭合端（OC）。
