Machine Tool

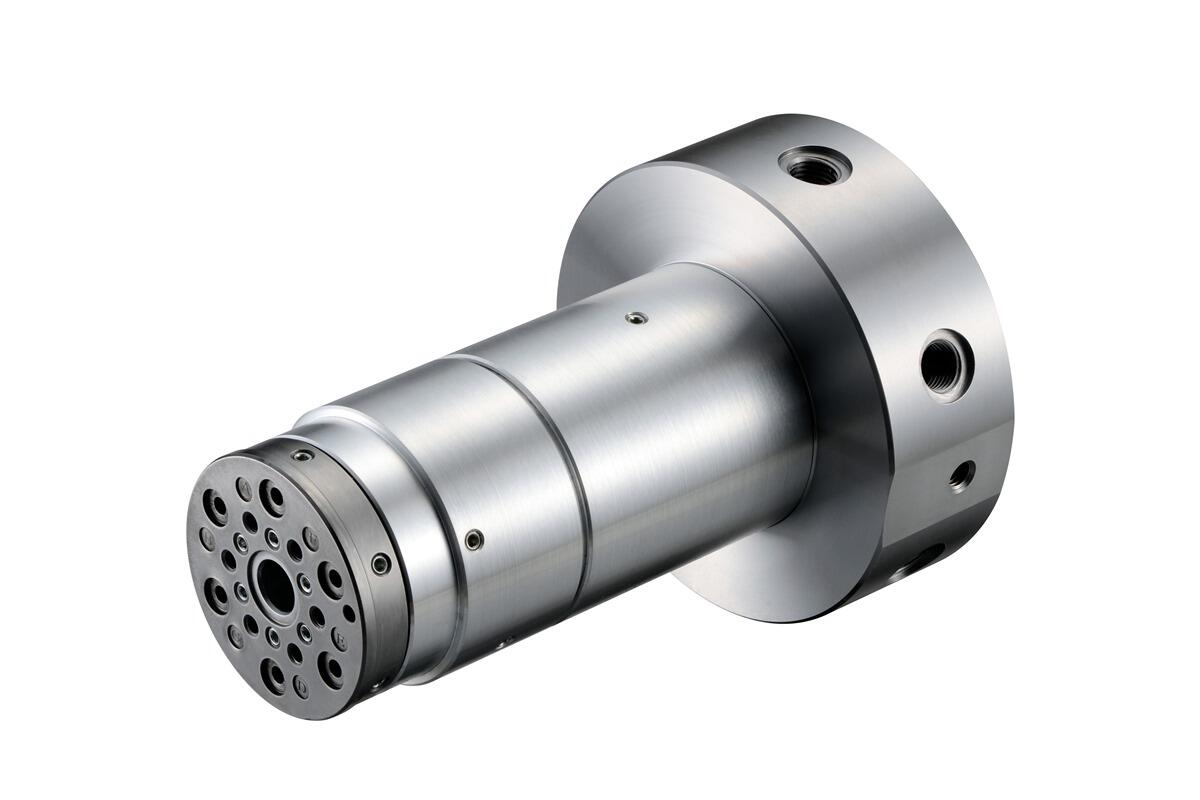

传动螺杆/回转联轴

从回转分度盘后面向治具提供空压或油压。

传动螺杆/回转联轴ズーム

传动螺杆/回转联轴

  • 内藏型传动螺杆/回转联轴 可抑制组合各个部分的飞散
  • 外装式传动螺杆/回转联轴空压油压孔数可比内藏型更多设置
  • 分度盘上装载的治具空压·油压的供给
下载目录页 (PDF)

产品规格

传动螺杆/回转联轴

适用机型和规格
型号 尺寸 最多孔数量 设计限度投入压力(MPa)
内藏型 外装式
油压 空压 油压 空压
MK 200 4 7 0.7 25 1.0
4+1(空压专用) 7 0.7 - -
6 25 1.0 25 1.0
6+1(多用途孔) 7 0.7 - -
250 4 7 0.7 25 1.0
4+1(空压专用) 7 0.7 - -
6 25 1.0 25 1.0
6+1(多用途孔) 7 0.7 - -
350 6 7 0.7 - -
6+1(多用途孔) 7 0.7 - -
8 7 0.7 - -
10+1(多用途孔) 25 1.0 - -
12+1(多用途孔) 7 1.0 - -
16+1(多用途孔) 7 0.7 - -
MR 120 3 3 0.7 - -
160 4+1(空压专用) 7 0.7 - -
4 7 0.7 - -
6 - - 7 0.7
200 4+1(空压专用) 7 0.7 - -
4 7 0.7 - -
6 - - 7 0.7
250 6 7 0.7 - -
8 7 0.7 7 0.7
320 6 7 0.7 - -
8 7 0.7 - -
MRT 200 4 7 0.7 - -
CKR 160 7 7 0.7 - -
200 8 7 0.7 - -
GT 200 4+1(空压专用) 7 0.7 - -
4 7 0.7 - -
6 - - 7 0.7
250 6 7 0.7 - -
8 7 0.7 - -
320 6 7 0.7 - -
8 7 0.7 - -
TMX 160 4+1(空压专用) 7 0.7 - -
4 7 0.7 - -
6 - - 7 0.7
200 4+1(空压专用) 7 0.7 - -
4 7 0.7 - -
6 - - 7 0.7
250 6 7 0.7 - -
TUX 200 4+1(空压专用) 7 0.7 - -
4 7 0.7 - -
250 6 7 0.7 - -
320 6 7 0.7 - -
8 7 0.7 - -
TUS 400 6 7 0.7 - -
6+1(多用途孔) 7 0.7 - -
8 7 0.7 - -
10+1(多用途孔) 25 1.0 - -
12+1(多用途孔) 7 1.0 - -
TRX 320 6 7 0.7 - -
10 7 0.7 - -
TT/TW 101 3 3 0.7 - -
120 3 3 0.7 - -
140 4 7 0.7 - -
150 4+1(空压专用) 7 0.7 - -
182 4+1(空压专用) 7 0.7 - -
200 4+1(空压专用) 7 0.7 - -
251 6 7 0.7 - -
321 6 7 0.7 - -
2180 2+3(空压专用)
1軸		 7 0.7 - -
RK 201 8 7 0.7 - -
RKT 180 5+1(空压专用) 7 0.7 - -
501 6+1(辅助接口） 7 0.7 - -
10+1(辅助接口） 7 0.7 - -
600 10+1(辅助接口） 7 0.7 - -

注1) φ12.5的多用途孔。 请将其用作空压或油压孔、冷却液、用于工件着座检测传感器等。请在询价时告知多功能孔的用途。

注2) 辅助接口为Ø7，可用于1.5MPa以下的冷却液、气压和液压。
