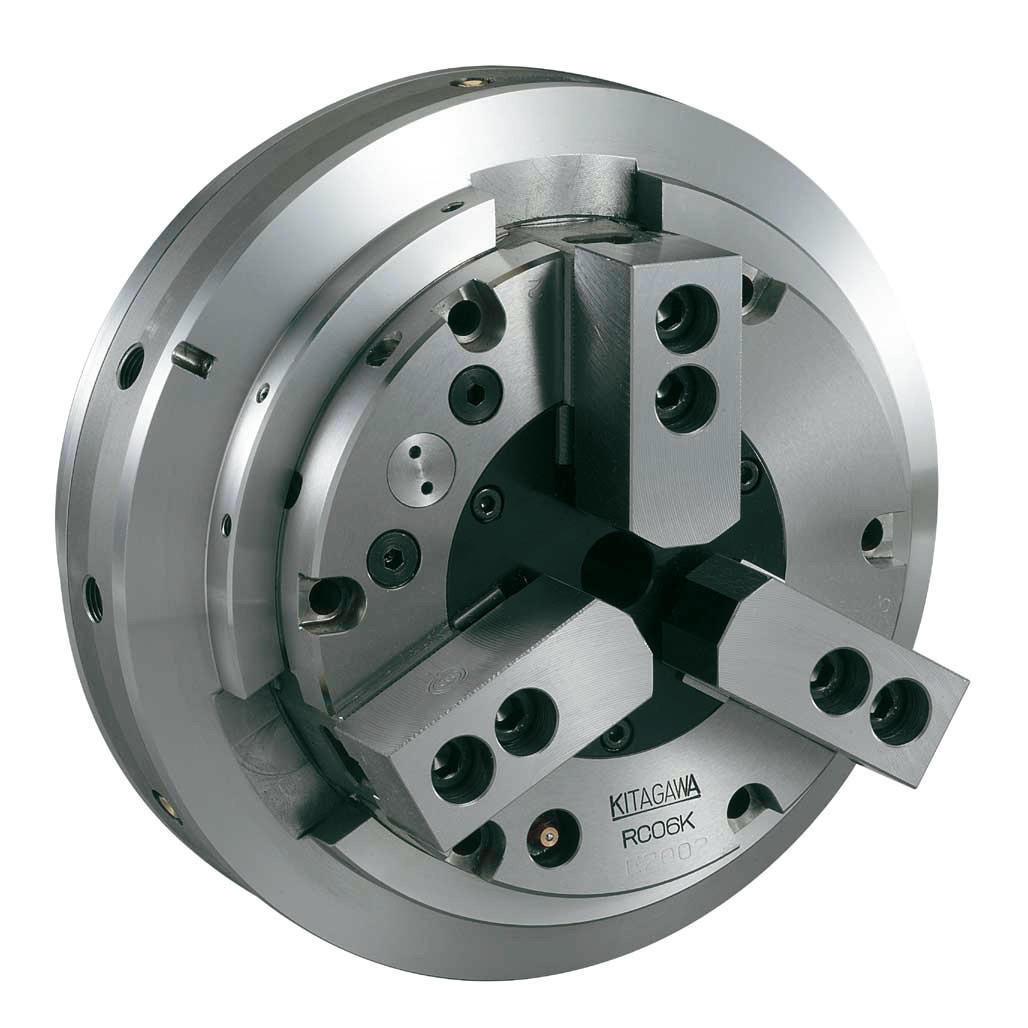

旋转卡盘 NRC 系列

夹持工件请选用北川旋转卡盘

旋转卡盘 NRC 系列ズーム

旋转卡盘 NRC 系列

  • 专用气动式卡盘
  • 油缸内藏式背部马达型分度盘上也可以装载

注:安装横卧式规格时请与我公司个别商谈解决。

产品规格

型号 NRC04 NRC06 NRC08 NRC10
活塞杆行程 (mm) 15 15 15 15
爪行程 (直径) (mm) 5.2 5.2 6.3 6.3
个爪的把握力
(空压 0.6Mpa)(kN)
2.5 7 10.8 16
最高使用空压 (MPa) 0.7 0.7 0.7 0.7
把握范围 (mm) 最大 110 165 210 254
最小 10 23 30 50
容许最高旋转速度 (min-1) 100 72 60 53
旋转力矩 (N・m) 9.8 9.8 9.8 9.8
产品重量 (kg)
(标准软爪附属)
10 22 27.7 42.5
外形图 2D
3D

注)此3D数据包含夹爪的五个位置:开端(UC)、适当行程开端(HUL)、行程中心(HCL)、适当行程闭端(HOL)和闭端(OC)。

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

3种方式的卡爪的适当夹持位置

HCL 适当夹持位置(正中间)・HOL 适当夹持位置(内侧)・

HUL 适当夹持位置(外侧)


★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
