产品规格

分度盘控制装置

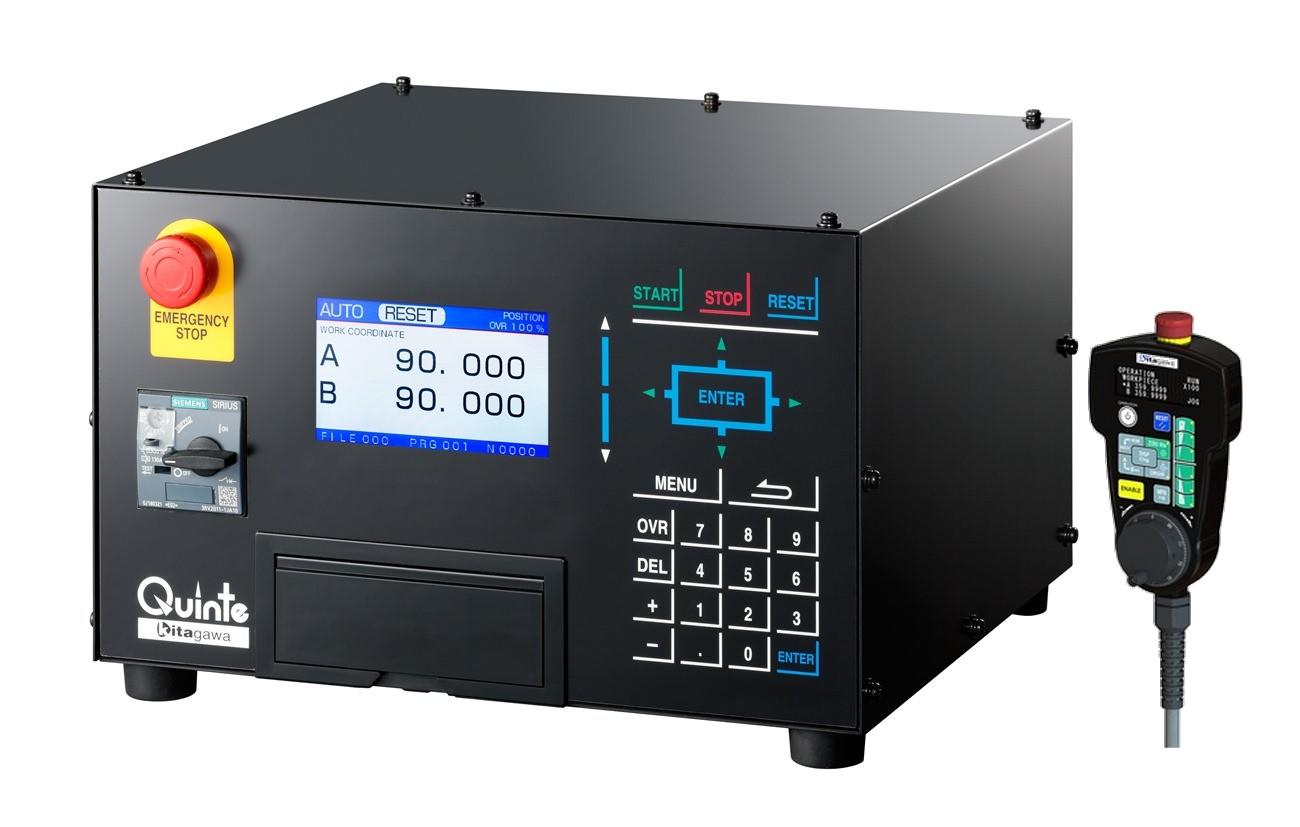

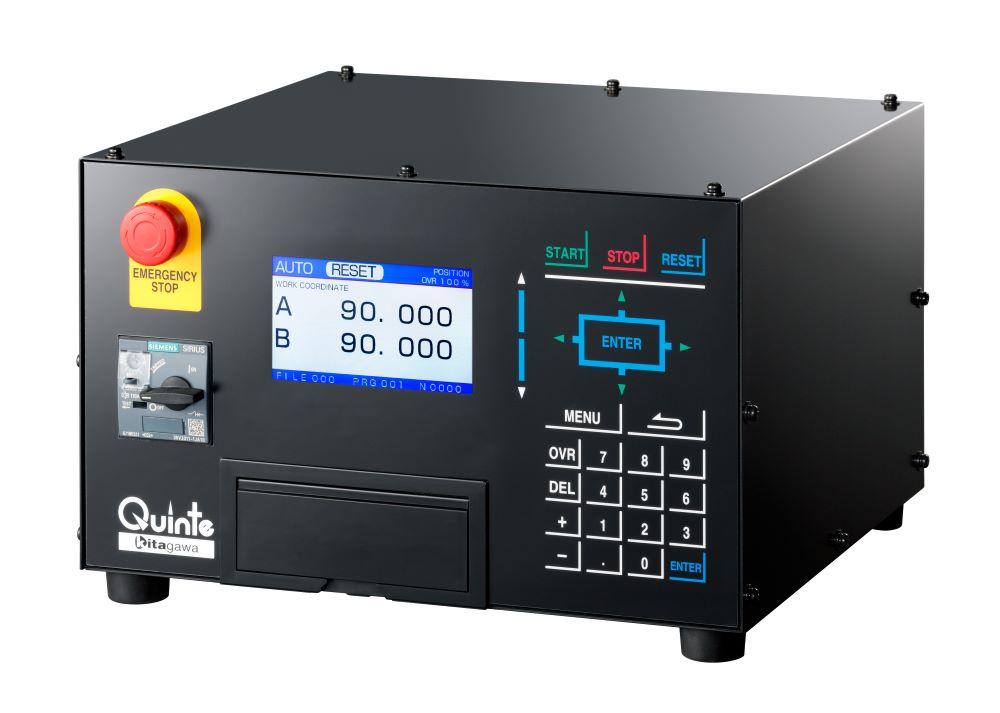

Quinte系列　　QTC101CS・QTC201CS・QTC301

■

搭载彩色液晶屏，信息显示丰富直观

高分辨率彩色液晶显示屏除可实时显示当前轴位置外，还能展示运行程序、伺服电机参数等各类设备信息。

■

程序录入简单便捷

交互式程序编辑界面，可有效规避程序输入错误。

■

缩短分度旋转耗时

搭载EtherCAT工业实时以太网，实现高速通讯，有效缩短转台分度定位节拍时间。

■

支持MMC存储卡，程序管理更简易

可通过市面通用MMC多媒体存储卡，快速完成设备参数、加工程序的导入导出与统一管理。

■

两款操作面板，操作手感差异化可选

触摸屏款操作顺滑轻快；CS凸起按键款按压反馈清晰，操作稳定、安全感更强。

■

可依据使用工况、加工环境选配适配电机

提供多种功率规格伺服电机，可适配各类工件加工场景需求。

【可选配电机清单】

Quinte系列		单轴机型	双轴机型	重载大功率机型
型号		QTC101CS	QTC201CS	QTC301
适配电机	200W	〇	〇	－
	400W	〇	〇	－
	750W	〇	〇	－
	1000W	〇	〇	－
	1200W	〇	〇	－
	1800W	－	－	〇
	2000W	－	－	〇
	3500W	－	－	〇

■

选配扩展输入输出模块，拓展丰富应用功能

加装扩展I/O选件后，可实现外部程序调用、机床原点回归位置信号（WZRN）与M功能辅助信号输出，满足多样化加工需求。

■

全机型支持选配电子手轮

所有型号均可选配手持脉冲发生器（电子手轮），用于手动微调转台角度。

■

支持远程通讯控制功能

可选配串口通讯远程控制功能，实现与机床数控系统联动。
已完成主流数控厂商、机床设备厂商的适配验证。
发那科、三菱电机、大隈、山崎马扎克、兄弟工业。

■

符合CE、KC国际安规标准

全系列产品满足欧盟EMC电磁兼容指令，同时取得韩国KC安全认证。

■

可适配无电池绝对值编码器【支持定制】

采用无电池式绝对值编码器，无需内置电池供电※。转台与控制器线缆拆装后重新接线，坐标位置不会发生偏移。

※控制器本体配备系统备用电池，但功耗极低，整机使用周期内无需更换电池。

Quinte控制器专用手柄

■	简便单手操作模式
■	可以额外安装到Quinte控制器
■	可以操作分度盘来观察运行情况
■	功能颜色和按键布局提高良好的可视性和操作性
■	有机显示屏即使在黑暗的机器中也可保证可视性
■	电容式触摸开关，操作更加顺畅。

适配发那科ROBODRILL系列
Quinte专用网关

■	在ROBODRILL操作界面完成全部Quinte操作
	数控分度盘程序运行、点动进给、原点设定、报警复位等操作，无需单独操作Quinte控制面板。
■	单画面同步显示ROBODRILL控制轴与Quinte控制轴坐标
	数控分度盘当前位置（坐标）可在ROBODRILL坐标界面展示，辅助工装调试、设备状态确认作业。
■	简化布线
	仅需一根网线即可完成与ROBODRILL的接线，同时提升抗干扰能力。（安全回路线路需另行布设）

网关规格参数
项目	参数规格
适配机床	发那科ROBODRILL α-DiB Plus系列、DC系列
连接方式	网线（Modbus/TCP通讯协议）
支持功能	在ROBODRILL端编写、传输Quinte分度盘程序在ROBODRILL端查看Quinte坐标、运行状态、报警信息在ROBODRILL端执行Quinte手动运行、模式切换、报警复位

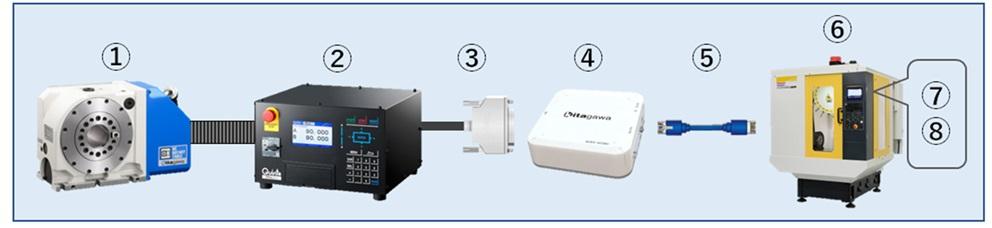

网关系统组成

编号	部件名称	说明	供货方
①	数控分度盘	全系列分度盘均可适配	北川
②	Quinte控制器	固件版本Ver.01.12.00及以上	北川
③	专用连接线	型号：CGW-C-Q	北川
④	网关主机	型号：CGW-M	北川
⑤	工业网线	超五类及以上屏蔽网线（STP）	客户自备
⑥	上位机床	发那科ROBODRILL α-D_iB Plus机型	客户自备
⑦	定制操作界面（软件）	可在北川官网下载获取	北川
⑧	NC配套程序	可在北川官网下载获取	北川
