Machine Tool

中空锁紧卡盘
PUB 系列

工件拉入锁紧高精度加工，可应对轴类加工的中空型

PUB 系列ズーム

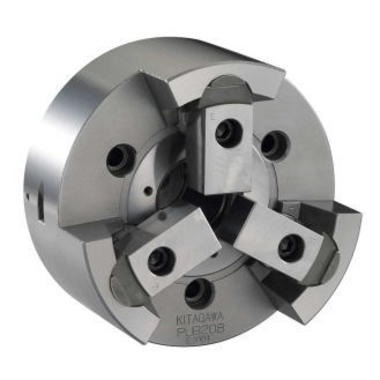

PUB 系列

  • 高夹持安定性，可以重切削加工 径向夹持的同时，强力向内拉紧作用使工件和卡盘上基准面紧密结合，抑制工件上浮，得以实现安定的重切削加工。
  • 超群的重复精度 底爪/主爪的滑动面经过特殊构造处理，反复运动也可保持高精度。
  • 加工精度长时间安定 洗炼的构造和特殊钢材质设计，可长期保持安定夹持精度。
  • 可对应自动化流水线，也可使用气密检测的构造

*CE对应产品

------------------------------------------------------------------------------

PU(B)卡盘的构造

点击下面视频(bilibili 哔哩哔哩)

PU(B)卡盘的构造

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

点击下面

------------------------------------------------------------------------------

点击下面

下载目录页 (PDF)
下载使用说明（PDF）

产品规格

型　号 PUB206 PUB208 PUB210 PUB212
贯通孔径 (mm) 39 50 72 100
爪行程 (直径) (mm) 5 5 5 5
活塞行程 (mm) 10 10 10 10

夹持范围 (mm)

从标准爪追加工的场合　

 最大 69 89 112 162
最小 35 35 47 99

夹持范围 (mm)

设计特殊爪的大致范围　

 最大 100 130 160 210
最小 25 25 35 85
容许最大拉力 (kN) 18 25 35 35
最大静止夹持力 (kN) 58 80 100 100
容许最高回转速度 (min-1) 7000 6000 4500 3600
转动惯量 (kg･m2) 0.053 0.14 0.355 0.675
重量 (kg) (含有标准软爪) 14.4 25.3 43.5 60.5
配置油缸 Y1020R Y1225R Y1225R Y1225R
外形图 2D PDF
DXF
DWG
3D Parasolid
STEP

注）3D数据包括三种类型的卡爪位置：

开口端（UC）、闭合端（OC）和夹紧位置（CL）。
