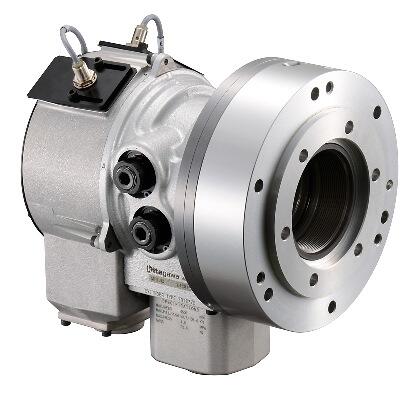

次世代中空回转油缸 SR系列
SR 系列

SR 系列ズーム

SR 系列

  • 大通孔
  • 线性传感器可安装(选择项)
  • 与SS油缸具有互换性

*CE对应产品

产品规格

型 号SR1146CSR1453CSR1566C
贯通孔 (mm) 46 53 66
活塞行程 (mm) 16 19 22
活塞面积 (cm2)推动侧 87 121 132
拉动侧 76 111 120
拉杆 (kN)推动侧 32.8 47.9 49.7
拉动侧 28.6 43.9 45.0
最大工作压力 (MPa) 4.0 4.2 4.0
容许最高回转速度 (min-1) 6000 6000 5000
转动惯量 (kg・m2) 0.026 0.043 0.066
总泄漏 (L/min) 3.0 3.9 4.0
重量 (kg) 12 15 21
外形图接近开关兼容型PDF
DXF
DWG
线性传感器兼容型PDF
DXF
DWG
型 号SR1677CSR1781CSR2010C
贯通孔径 (mm) 77 81 106
活塞行程 (mm) 23 25 28
活塞面积 (cm2)推动侧 150 171 201
拉动侧 135 156 191
拉杆 (kN)推动侧 56.4 64.3 75.5
拉动侧 50.7 58.7 71.8
最大工作压力 (MPa) 4.0 4.0 4.0
容许最高回转速度 (min-1) 4500 4500 3500
转动惯量 (kg・m2) 0.084 0.096 0.196
总泄漏 (L/min) 4.3 4.3 6.0
重量 (kg) 25 26 40
外形图接近开关兼容型PDF
DXF
DWG
线性传感器兼容型PDF
DXF
DWG

【重要】请参考下面的检查表,设置回油管时不要产生背压。

点击图片放大显示。
