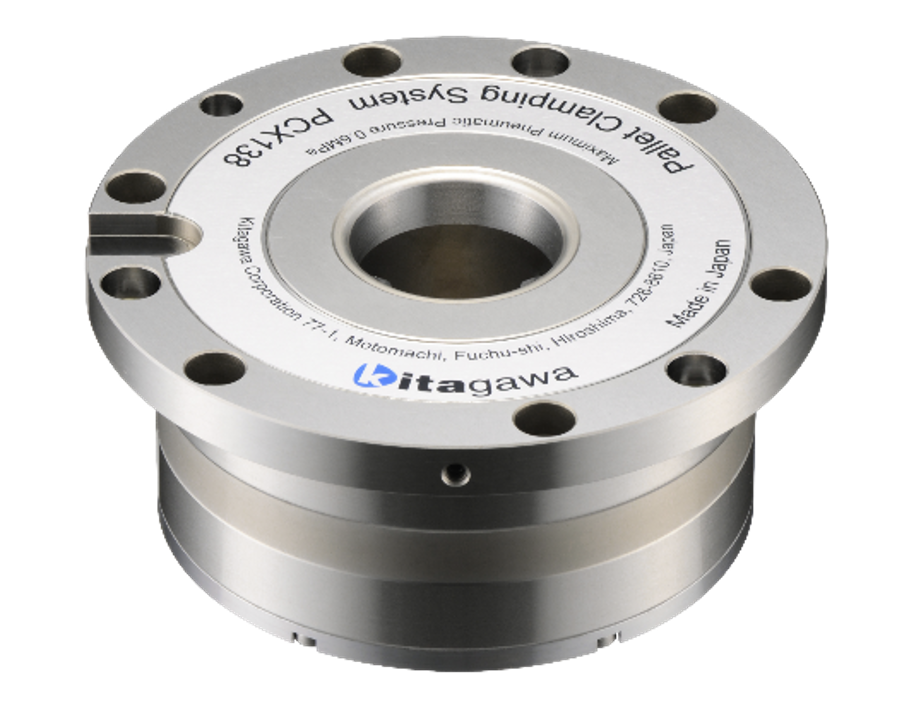

由于采用双面约束，重复定位精度高，小于5µm。

内置弹簧可单独用于锁紧，而加工负荷较大时可利用压力空气锁紧机构于锁紧。

无需润滑油，维护成本低。

全体采用不锈钢材质，全体采用不锈钢材质，防锈性能优秀。

可以选用4种规格：内置弹簧自锁、空气夹紧（增压）、吹气、锥孔就位确认或端面就位确认。

注 1：非夹紧时，托盘安装面和托盘间稍有分离，不会完全贴合。

注 2：重复精度基于本公司测量标准，以同一托盘检测而得。

项目名称	规格
下拉力（弹簧自锁）	7kN
下拉力气压 0.6MPa）	24kN
最大工作气压	0.6MPa
容许力矩（旋转方向）	130Nｍ
容许力矩（倾倒方向）	440Nｍ
重复精度	5μm
质量	3.9kg

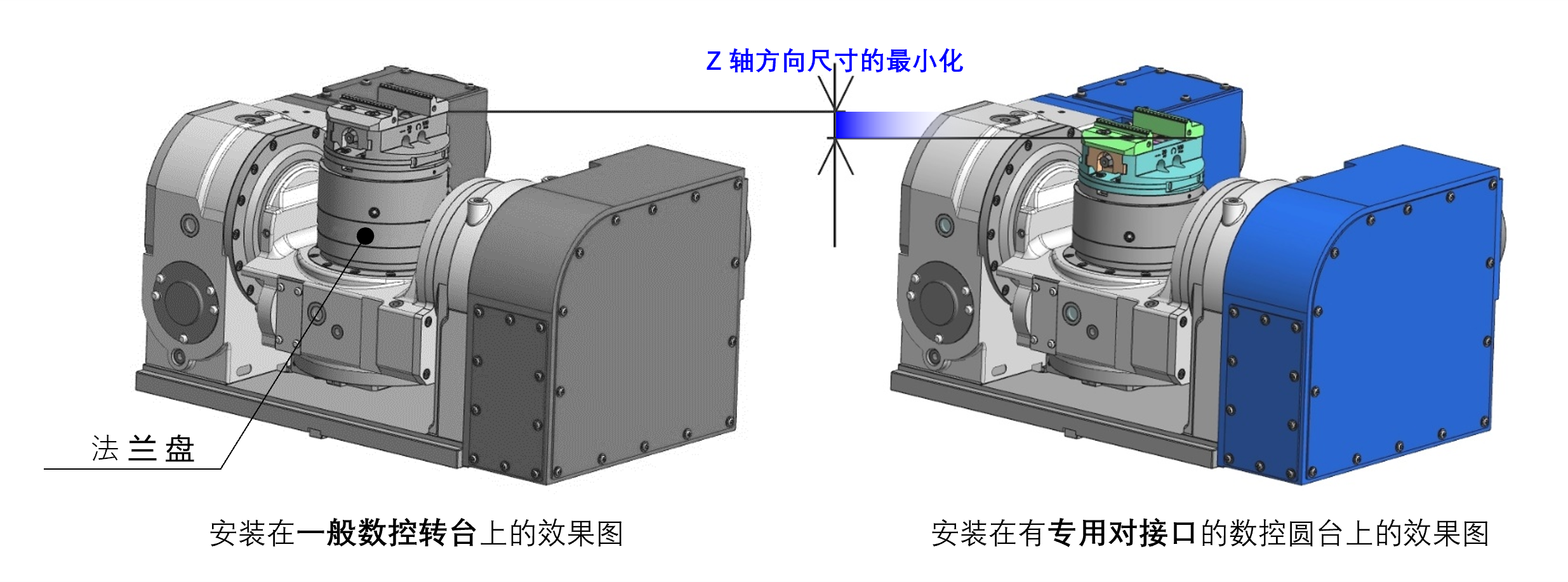

与本公司生产的数控回转分度盘配合效果极佳

由于北川也是数控转台的制造商，因此转台侧的对接口是专为托盘夹具量身打造的，通过取消法兰盘，达到了Z 轴方向的尺寸的最小化，从而得以确保更大的机床加工范围。

选择项目

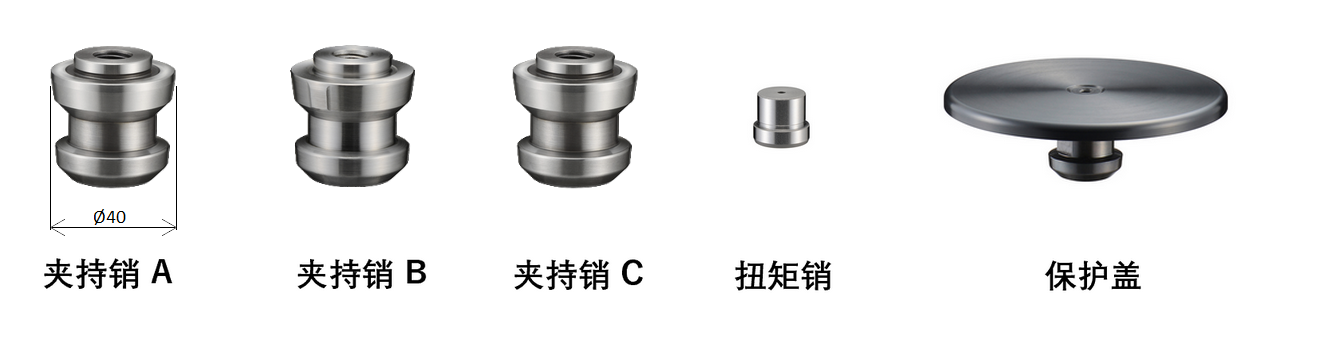

◇定位销

名称	型号	备注/用途
夹持销 A	PCX40A	基准销（全方位定位）
夹持销 B	PCX40B	菱形销（单向定位）
夹持销 C	PCX40C	夹持销（无定位功能）
扭矩销	PCX14T	相位定位・受力
保护盖	PCX138-PC	保护盖

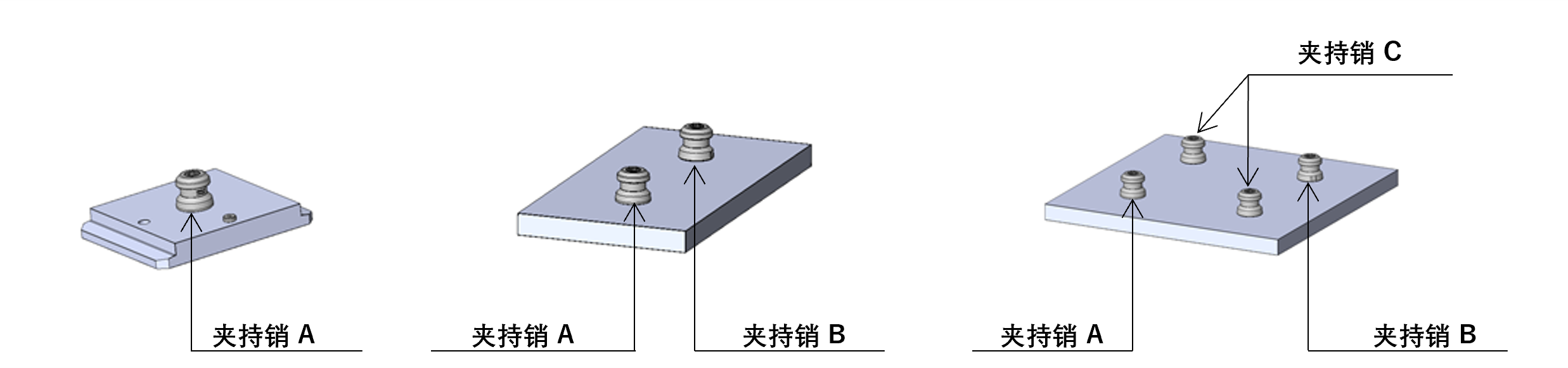

◇定位销使用示例

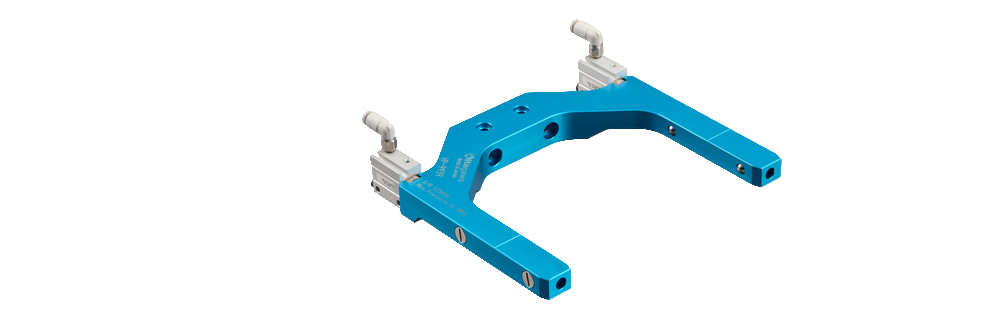

◇用于快换托盘搬运的装置



应用于自动化快换托盘，专为狭窄空间和托盘夹具的短间距而设计。

(托盘运输时只能处于水平位置)

容许托盘重量: 10kg

本体质量: 0.5kg

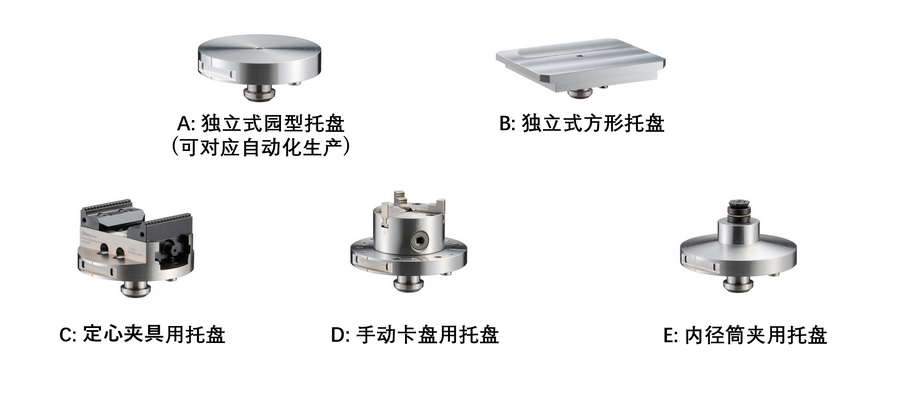

◇各种类型的托盘

型号	名称	对应自动化	质量 (包括夹具)	备注・用途	形状 (下列图示)
PCXP-FRD	托盘（独立式圆形）	○	2.6kg	用于额外附加加工 Ø139xt20 S45C	A
PCXP-FRDAL	托盘（独立式圆形铝制托盘）	○	1.3kg	用于额外附加加工 Ø139xt25 A2017	A
PCXP-FSQ	托盘（独立式方形）	×	4.7kg	用于额外附加加工 199x159xt20 S45C	B
PCXP-FSQAL	托盘（独立式方形铝制托盘）	×	2.2kg	用于额外附加加工 199x159xt25 A2017	B
V75V13C-P	定心夹具	○	4.3kg	托盘夹紧专用	C
PCXP-SC3	托盘（用于安装 SC-3-106）	○	4.3kg	3英寸手动卡盘	D
PCXP-SC4	托盘（用于安装 SC-4-105）	○	5.6kg	4英寸手动卡盘	D
PCXP-SC5	托盘（用于安装 SC-5-107）	○	7.0kg	5英寸手动卡盘	D
PCXP-ID08	托盘（用于安装 Imao制内径筒夹 MBID08）	○	2.8kg	夹持内径 Ø 13.5~20	E
PCXP-ID10	托盘（用于安装 Imao制内径筒夹 MBID10）	○	2.9kg	夹持内径 Ø18~27	E
PCXP-ID12	托盘（用于安装 Imao制内径筒夹 MBID12）	○	3.1kg	夹持内径 Ø23~35.5	E
PCXP-ID16B	托盘（用于安装 Imao制内径筒夹 MBID16B）	○	4.7kg	夹持内径 Ø29.3~51.5	E
PCXP-ID16D	托盘（用于安装 Imao制内径筒夹 MBID16D）	○	6.6kg	夹持内径 Ø29.3~103	E

注1) 托盘不附属手动卡盘和Imao制内孔筒夹，请按需自行准备。

注2) 本公司没有代理Imao制MBID内孔筒夹。

注3) 独立托盘的厚度变化约为0.05mm，如果需要精度超过此值，请进行额外加工。

注4) 定心钳的规格遵循本公司的标准型号V75V13C。

注5)定心夹具(V75V13C-P)的硬爪为选购件。 请额外单独购买。

图纸下载【本体】

型 号		PCX138
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP

图纸下载【定位销】※选择项目※

型 号		夹持销 A PCX40A	夹持销 B PCX40B	夹持销 C PCX40C	扭矩销 PCX14T
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP

图纸下载【快换托盘搬运的装置】※选择项目※

型 号		快换托盘的搬运装置 HP-9939
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP

图纸下载【托盘】※选择项目※

型 号		托盘 （独立式圆形） PCXP-FRD	托盘 （独立式圆形铝制托盘） PCXP-FDAL	托盘 （独立式方形） PCXP-FSQ	托盘 （独立式方形铝制托盘） PCXP-FSQAL
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP

图纸下载【托盘】※选择项目※

型 号		定心夹具 V75V13C-P	托盘 （用于安装 SC-3-106） PCXP-SC3	托盘 （用于安装 SC-4-105） PCXP-SC4	托盘 （用于安装 SC-5-107） PCXP-SC5
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP

图纸下载【托盘】※选择项目※

型 号		托盘 （用于安装 Imao制内径筒夹 MBID08） PCXP-ID08	托盘 （用于安装 Imao制内径筒夹 MBID10） PCXP-ID10	托盘 （用于安装 Imao制内径筒夹 MBID12） PCXP-ID12
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP

图纸下载【托盘】※选择项目※

型 号		托盘 （用于安装 Imao制内径筒夹 MBID16B） PCXP-ID16B	托盘 （用于安装 Imao制内径筒夹 MBID16D） PCXP-ID16D
2D	PDF
	TIF
	DXF
	DWG
3D	Parasolid
	STEP
