关于产品的常见问题

标准卡盘

强力卡盘由哪些零部件组成?

请参阅这里。

B-200系列(PDF) N系列(PDF)

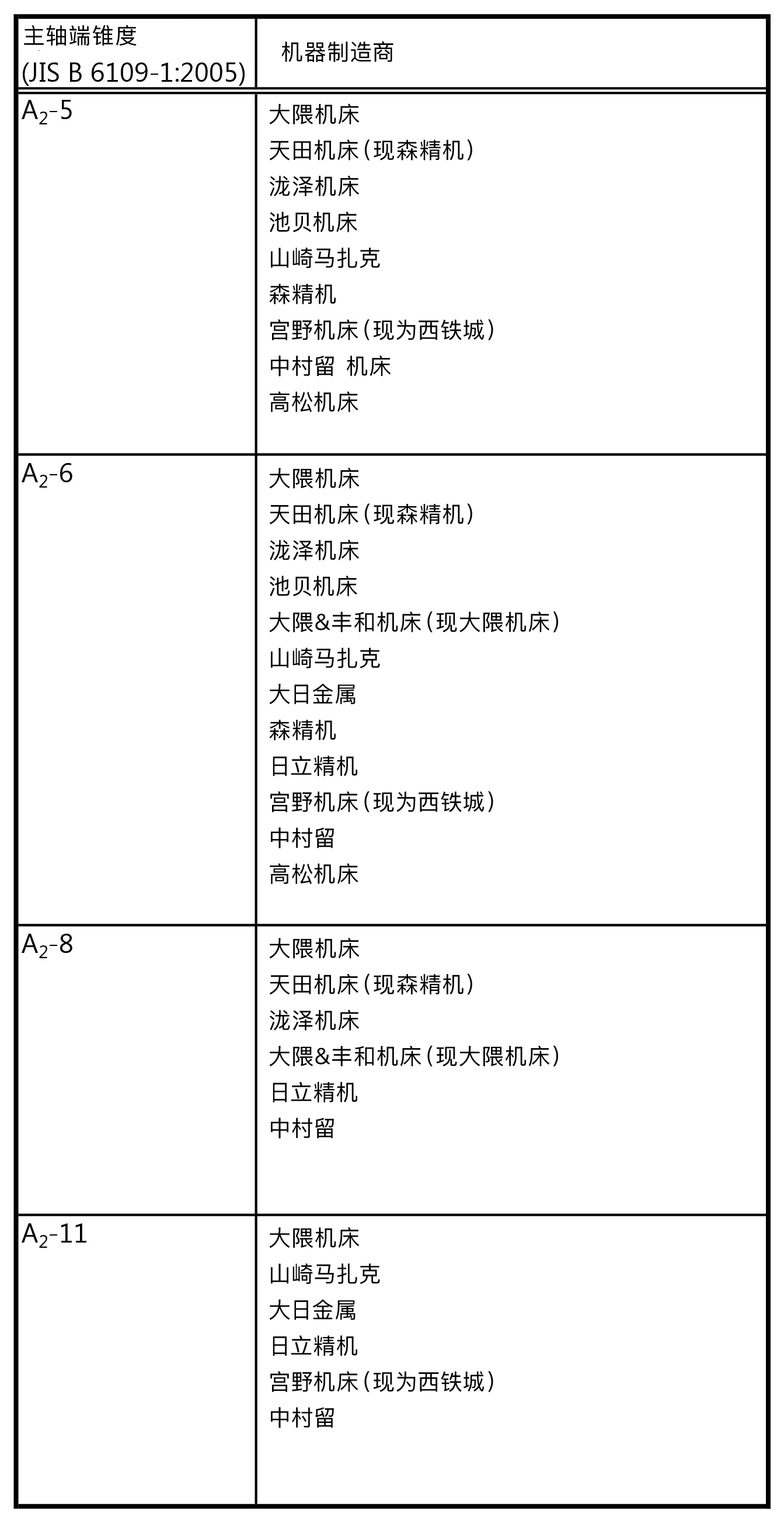

北川标准锥度卡盘(0锥度)法兰盘适合哪个品牌的车削中心?

北川标准锥度卡盘(0锥度)法兰盘可适用于下面中制造商的车床。如您需要机器制造商的法兰盘请联系当地经销商。

Kitagawa Standard Taper Adaping Table

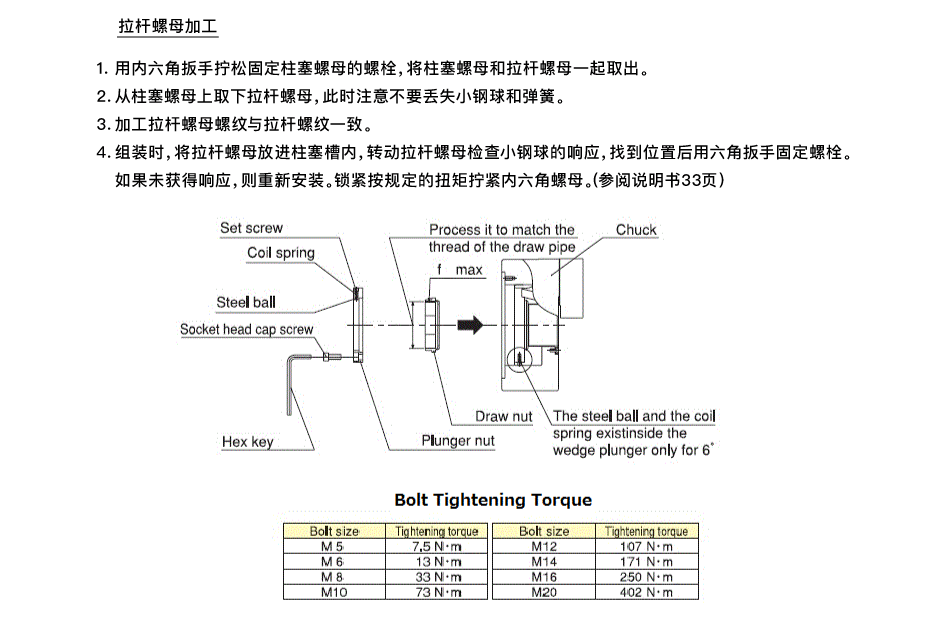

我想要更换拉杆螺母,有说明书吗?

请参阅使用说明书。以下是说明书的摘录。

取扱説明書

有没有说明油嘴的材料和形状?

请参阅卡盘目录中的油嘴页。 如果您正在寻找油枪的喷嘴,请参阅下一个问题的答案。

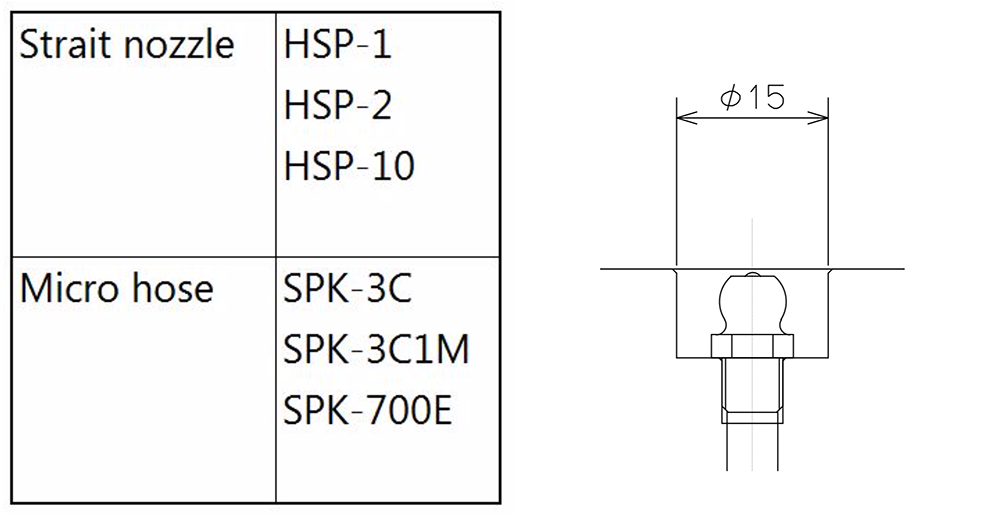

我想给卡盘加油脂,我应该用哪个油枪?

BR系列卡盘的油嘴是JIS B 1575:2000 1型(平行螺旋垂直型),
孔径为15mm,所以需要购买一个与其配套的油嘴油枪。下表与山田公司的油枪嘴兼容,详情请参阅山田公司网站。 https://www.yamadacorp.co.jp/global/products/grease-gun/

nozzle

我想在卡盘表面安装一个夹具。请告诉我可以卡盘表面哪些地方进行加工。

请参阅附件了解B200系列、B系列和N系列可进行额外加工的区域。

B-200 series B series N series

当加工薄工件时,工件就会变形。我怎样才能阻止这种事发生?

为了减少工件的变形,必须先将卡盘的夹持力降低到合适的值。 为了降低卡盘的夹持力,必须降低油缸的推力。 减小油缸的推力可能存在危险。过低的推力会导致工件在旋转过程中脱落。 油缸推力和卡盘夹持力的力计算应采用数学计算,而不是目测或猜测。

第一步

油缸推力计算 油缸推力= *最大活塞推力x{(工作压力- 0.25 MPa)/(*最大压力- 0.25 MPa)}。请从油缸目录中填入对应油缸型号的数值。 注:0.25基于机械损耗

第二步

卡盘夹持力计算
夹持力=最大固定夹紧力×(缸推力/*最大允许输入)请从卡盘目录中填入对应卡盘型号的值。

第三步

为了避免工件在旋转过程中脱落,请制作卡盘夹持力管理表。
注意:夹持力也会根据条件而变化,如卡爪形状和旋转速度。

我想知道一个很好的方法来管理卡盘的夹持力。

北川建议使用静态握力计(JFT-S100A)来管理实际握力。即使对于相同规格的卡盘,夹持力也会因润滑条件、卡爪形状和液压油粘度等因素而变化很大。管理夹持力非常重要,因为夹持力的意外下降会导致工作飞散等危险情况发生。

如何选择液压油缸?

北川的每个卡盘都有推荐配置的油缸。请在参阅目录。

液压油缸漏油。可以自己修理吗?

由于维修完工检验需要专用试验设备,所以液压缸的维修只能在专用工厂进行。请联系最近的经销商。我们还根据客户的需求销售油缸用密封圈套件。但是,请理解,如果客户自行更换密封圈,则不受我们的保修限制。请检查油缸类型和制造编号,并联系最近的经销商。液压油缸是工件夹紧系统中最重要的装置。重新装配时的错误可能会导致工件在旋转过程中飞散,因此需要一名受过充分培训且具备足够机械知识并理解上述内容的合格工程师进行修理。

我正在使用北川卡盘专用油脂。请告诉我最合适的储存方法。

请按以下方法储存北川卡盘专业润滑脂。
·请将未开封的油脂存放在阴凉处。
·存放使用过的润滑脂时,应保持润滑脂表面平整和完全覆盖,密封并存放在阴凉处。
·如果正确储存,润滑脂的保质期大约为制造后三年。但油脂在储存过程中会变质,失去润滑功能,请尽早使用。与新润滑脂相比,降解后的润滑脂颜色变深,产生废酸味,表面有大量油脂。请以此参考。

是否有北川卡盘专业润滑脂的安全数据表?

请在下面下载。
英文安全数据表(PDF)

KPC卡盘是否有“推荐空气回路图”?

空气回路参考配置图。 请参阅这里。
