Machine Tool
(注1) 扭力扳手，扳手用转接头等，请另行准备。
(注2) 使用选择项两用爪的研磨平面夹紧，接近爪中央部位处测定时的值

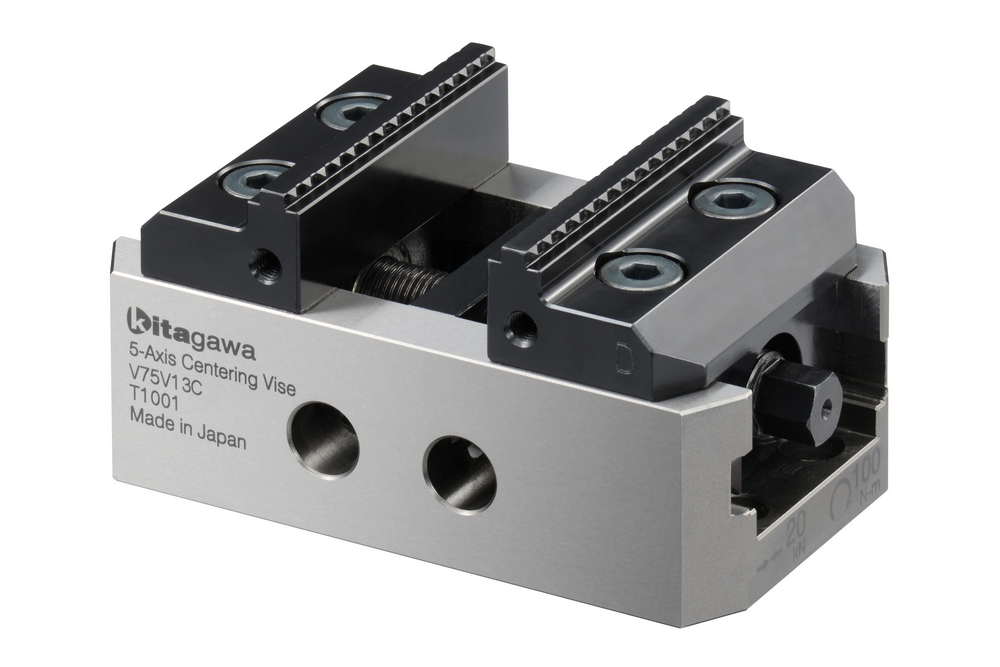

| 型号 |
(N・m) |
(kN) |
(防滑爪使用时) |
本体全长 |
(kg) |
|---|---|---|---|---|---|
| V75V13C | 100 | 20 | 130 | 3.0 | |
| V75V17C | 100 | 20 | 170 | 3.6 |
| 型号 |
|
平面爪 |
两用爪 |
|||
|---|---|---|---|---|---|---|
| S1 (mm) | S2 (mm) | S3 (mm) | S4 (mm) | S5 (mm) | S6 (mm) | |
| V75V13C | 3.8 - 60.6 | 59 - 117 | 5 - 61.8 | 60.2 - 118.2 | 0[12] - 56.8 | 55.2 - 113.2 |
| V75V17C | ||||||

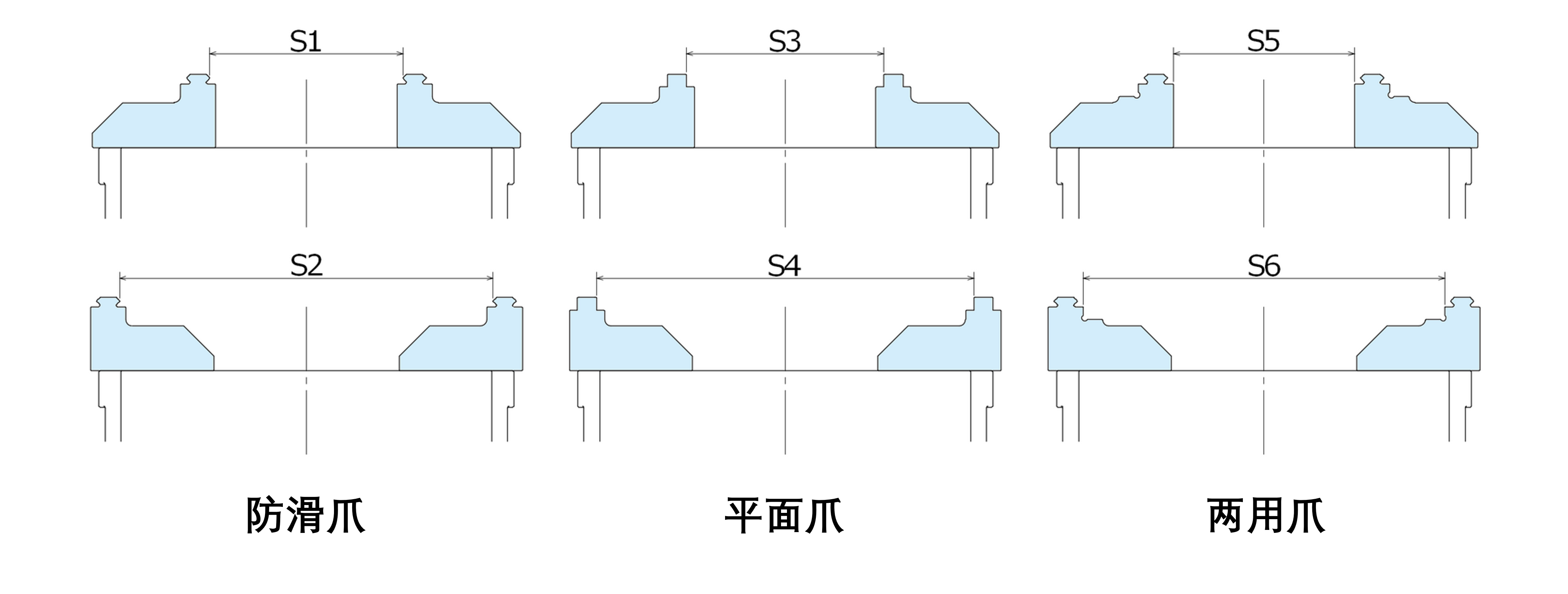

注1) 防滑爪的行程是以爪尖部为起始位置设定的。
注2) 两用爪的行程是以研磨平面爪为起始位置设定的。使用防滑尖爪部夹持时与防滑爪行程相同。
注3) [ ]内数值为使用平行板时的参数。
使用方法请参照使用说明书。
|

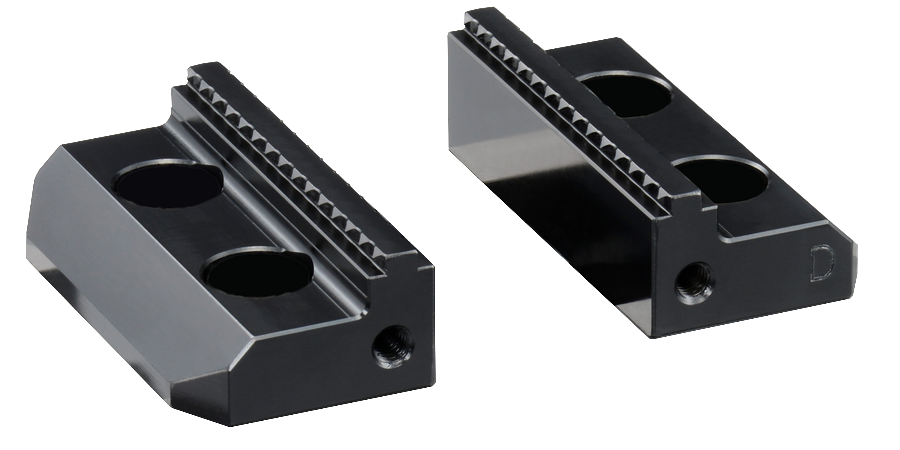

防滑爪 |
通过尖爪强力夹持毛坯件，可用于粗加工 |
2个/套 (消耗品) |
|---|---|---|
|

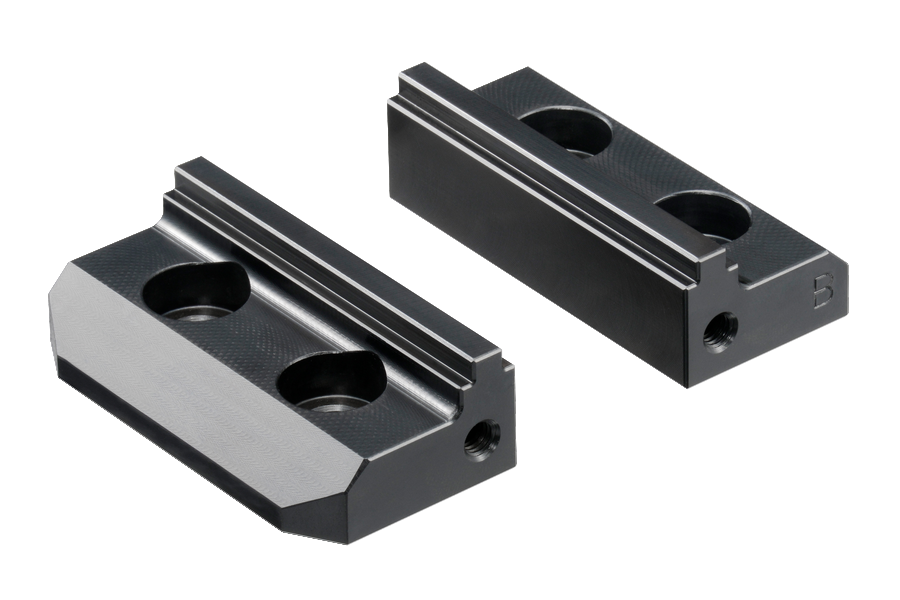

平面爪 |
|
|
|

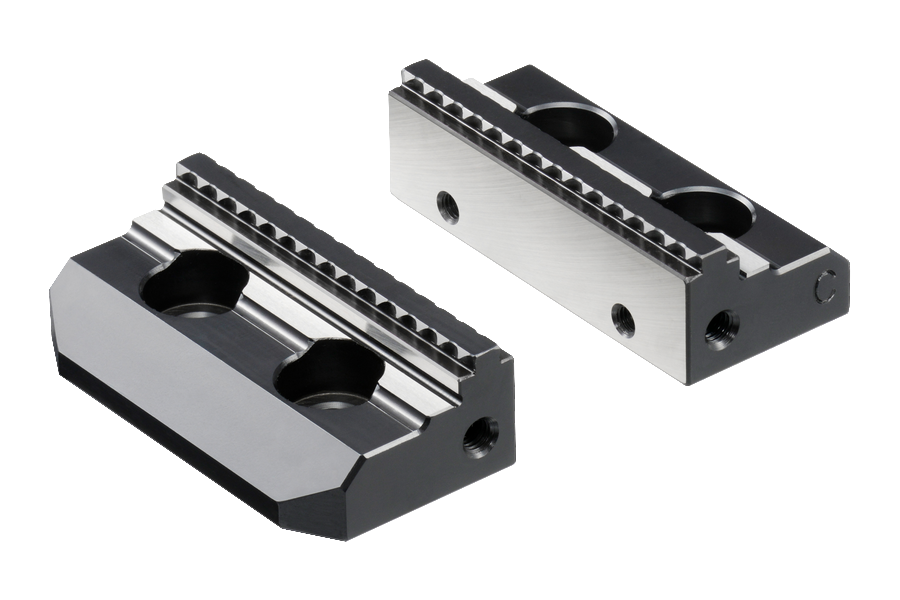

两用爪 |
|
2个/套 (消耗品) |
|
固定螺栓 (1套标准附属) |
硬爪安装用 |
4个/套
(消耗品) (1套标准附属) |
|

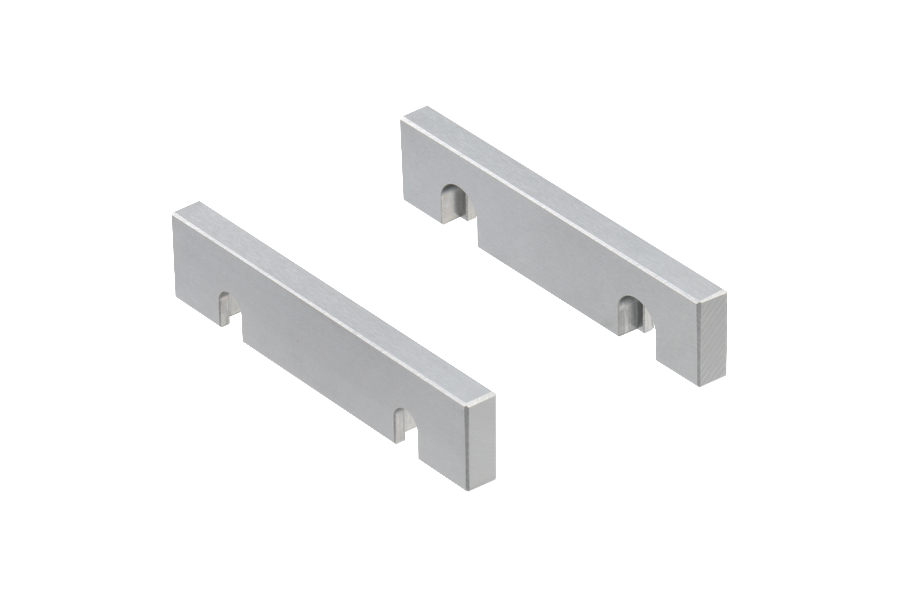

平行板 |
用于两用爪的研磨平面爪夹持使用时架高工件 |
2个/套 |
|

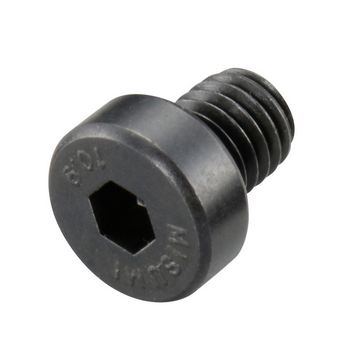

内六角扁头螺栓 M5x6 |
平行板安装用 |
4个/套 |
|

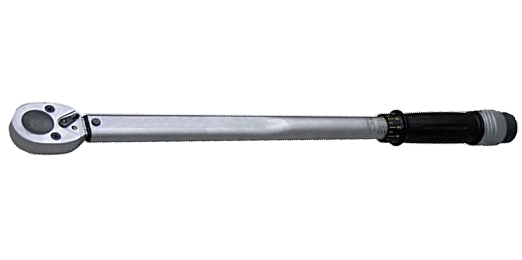

扭力扳手 |
 |
|
|

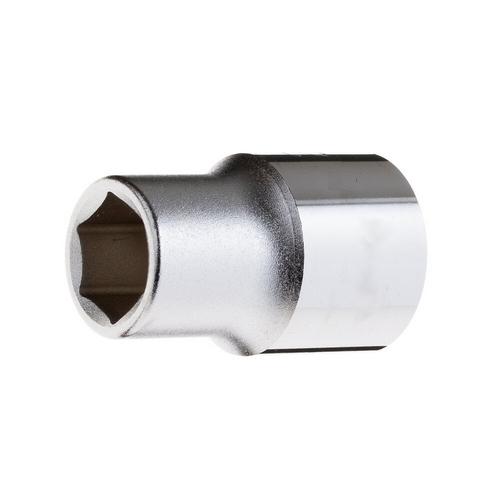

扭力扳手转换套筒 插入角12.7mm，2面幅12mm |
 |
| 型号 | 2D | 3D | ||
|---|---|---|---|---|
| V75V13C |  |
 |
 |
 |
| V75V17C | |
|
|
|
|
平面爪 （选择项） |
|
|
|
|
|
两用爪 （选择项） |
|
|
|
|
|
平行板 （选择项） |
|
|
|
|
注）V75V13C，V75C17C型号Parasolid格式，STEP格式的3D数据，包含以硬爪位置为标准的开端（O）, 闭端（C）2种状态的图纸信息。
