Machine Tool
*CE对应产品

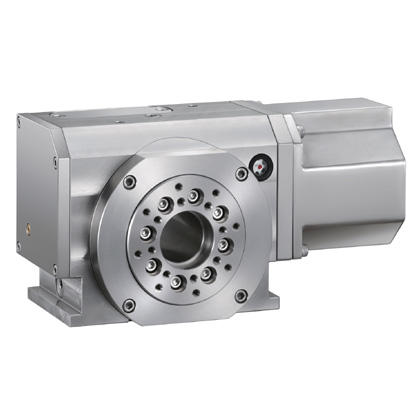

| 型 号 | DM100 | DME100 | |
|---|---|---|---|
| 分度盘直径(mm) | 100 | 100 | |
| 分度盘标准孔径(mm) | 45H7 | 45H7 | |
| 分度盘贯通孔径(mm) | 40 | 26 / o 36 | |
| 中心高度(mm) | 65 | 65 | |
| 马达轴换算惯性矩(kg·m2) | 0.000054 | 0.000054 | |
| 减速比 | 1/120 | 1/120 | |
| 最高旋转速度 | 3.0 M信号规格 （min-1/马达360min-1时) |
3.0 发那科规格 （min-1/马达360min-1时) |
|
| 最低回転速度 |
0.03 M信号规格 ( min-1/马达 3.6min-1) |
0.00275 发那科规格 ( min-1/马达 0.33min-1) |
|
| 容许工作惯性矩(kg·m2) | 0.025 | 0.025 | |
| 分割精度(sec) | 30 | 16 | |
| 重复精度(sec) | 5 | 4 | |
| 产品重量(kg) | 20 | 25 | |
| 最大加工电流(A) | 20 | 20 | |
| 保护等级 | IP68（水没 0.5m） 但除去配管开放部 |
P68（水没 0.5m） 但除去配管开放部 |
|
| 容许负载重量 | 纵向放置(kg) | 20 | 20 |
| 尾部中心顶（选择项目） | DM100RN01 | DM100RN01 | |
| 外形图 | 2D |  |
|
 |
|
||
 |
|
||
 |
|
||
| 3D |  |
|
|
 |
|
||
